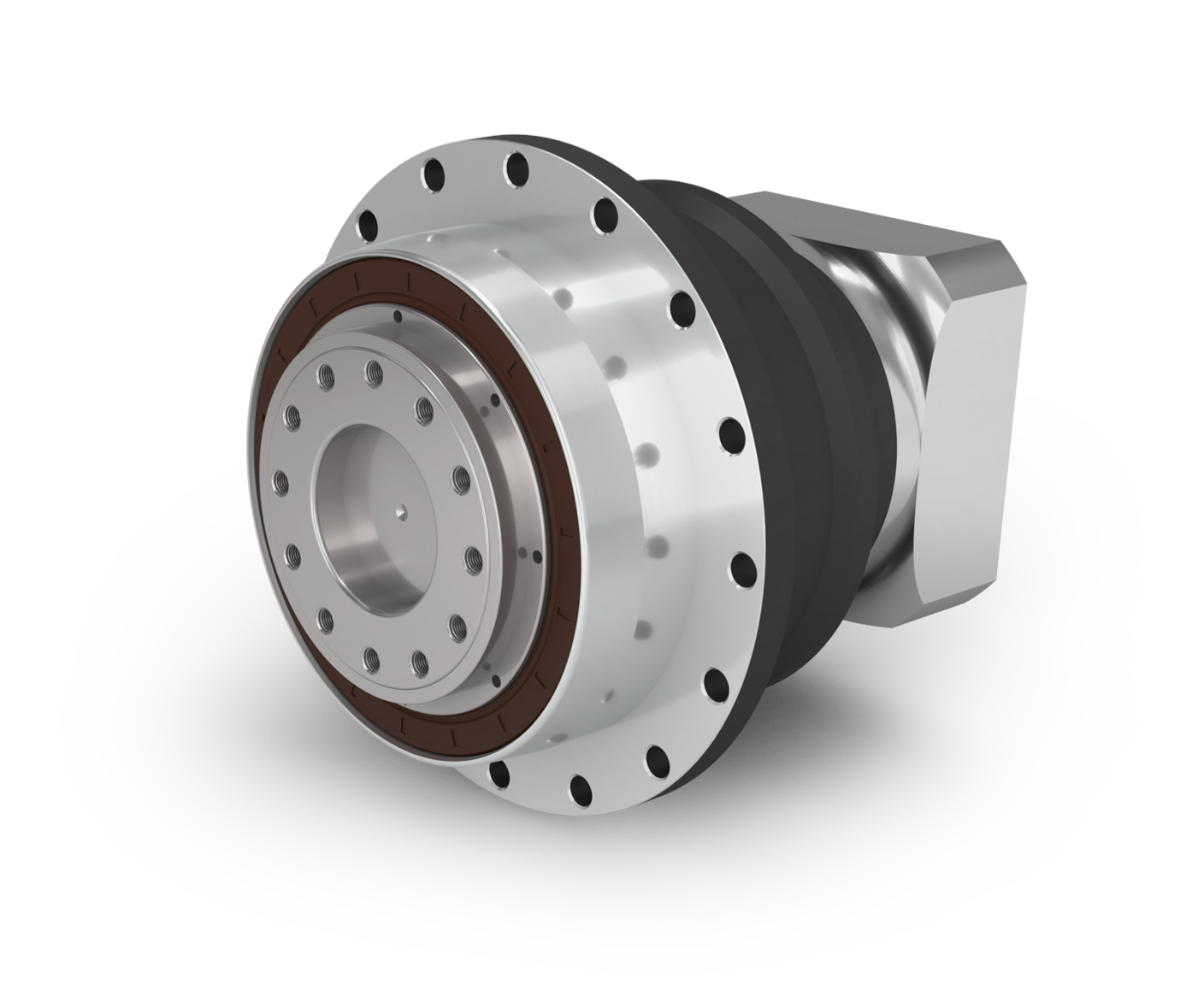

NDF - Neugart France S.A.S

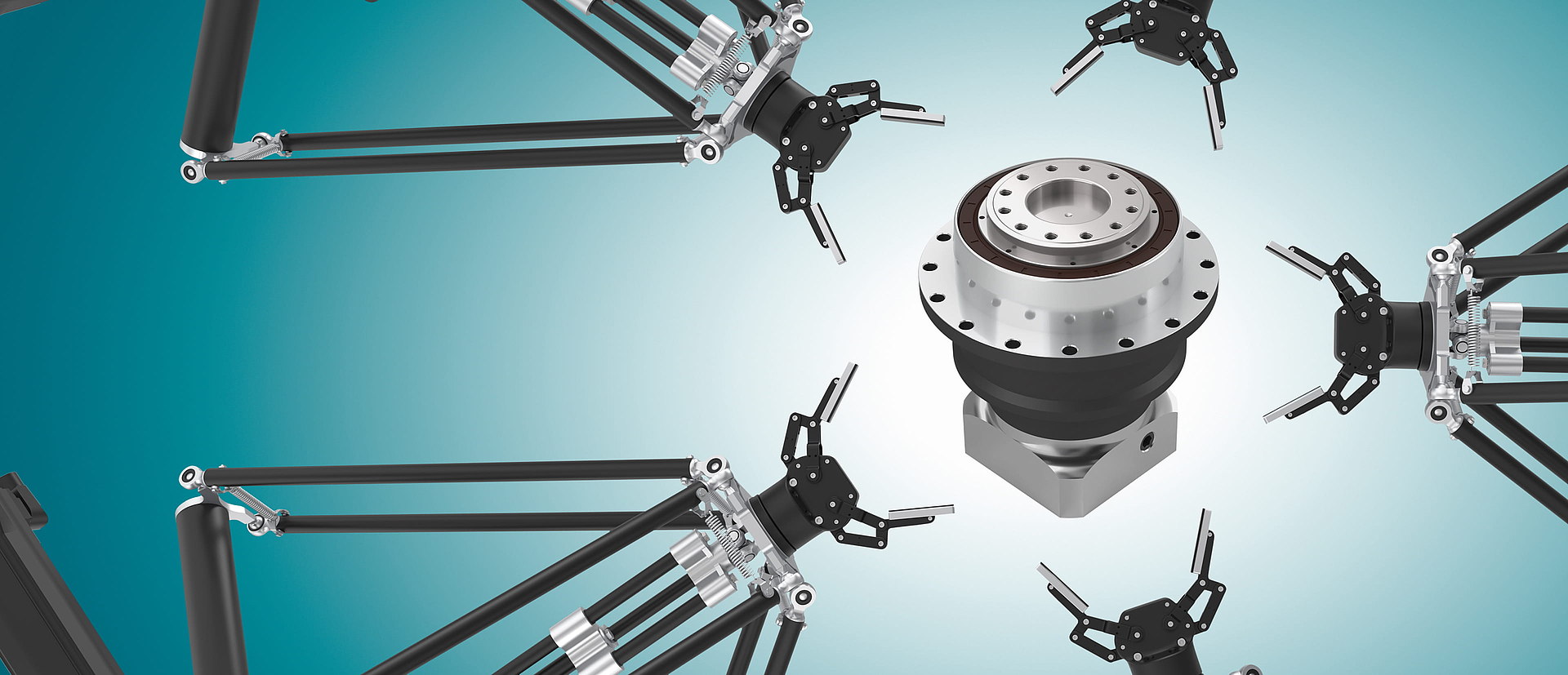

Nous avons écouté les retours, et les robots delta apprécient le résultat !

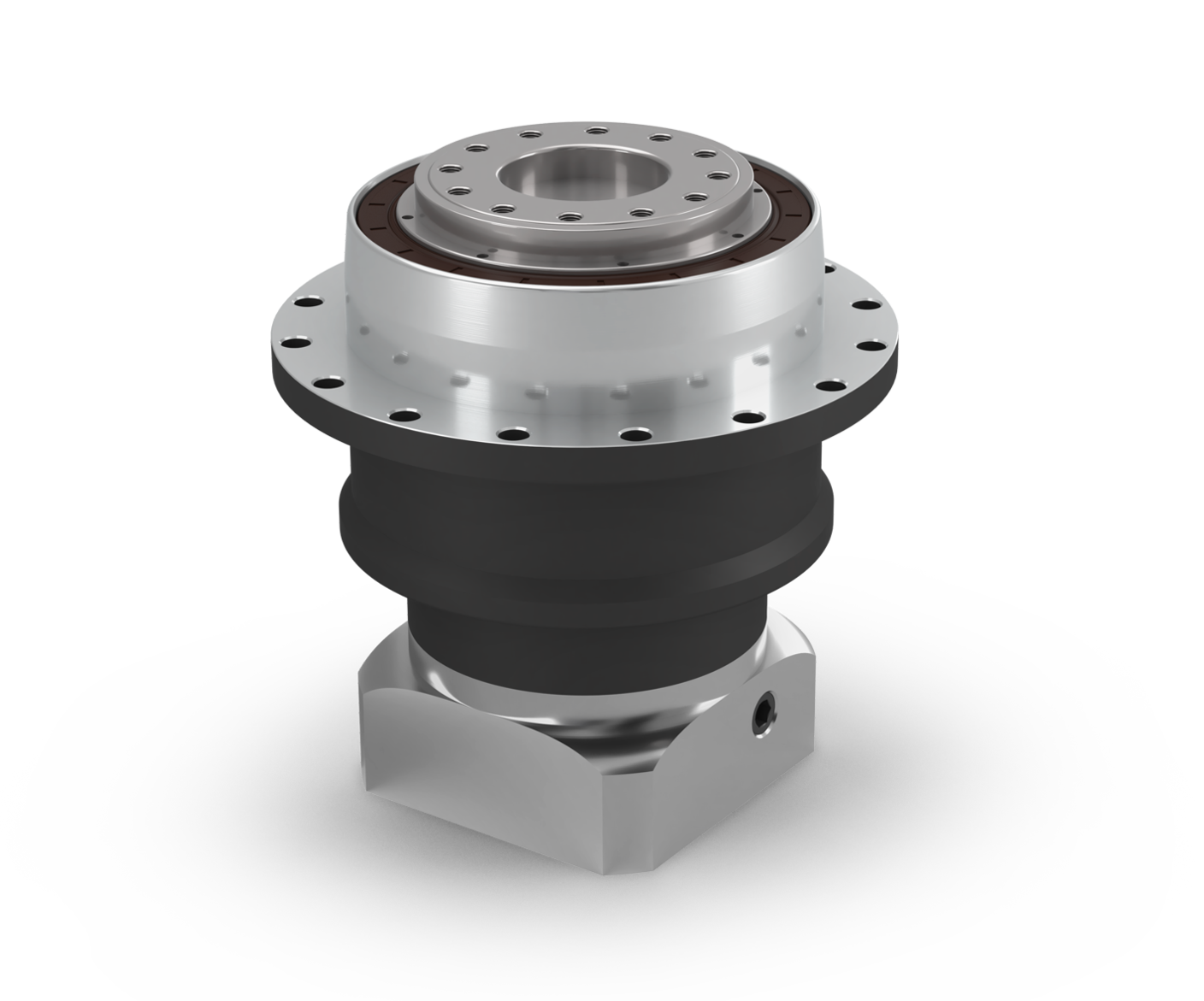

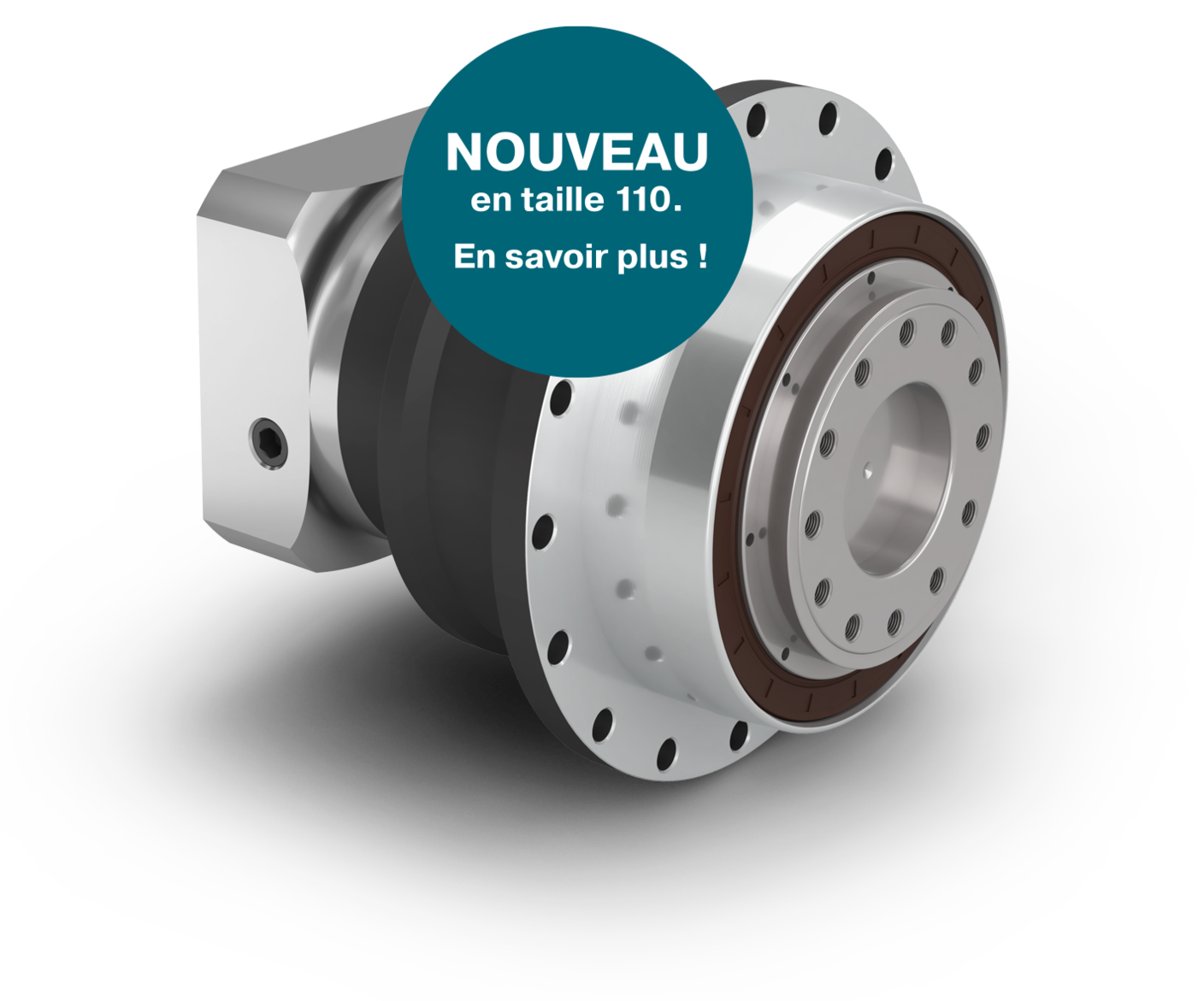

Neugart propose désormais des réducteurs pour robots delta ? C'est le cas ! Ceci était un souhait exprimé par bon nombre de nos clients. Et à regarder de plus près nos nouveaux réducteurs NDF, on comprend pourquoi les robots delta apprécient autant la gamme NDF. Ces réducteurs sont en effet ultra rapides, extrêmement précis, hautement dynamiques, durables et résistants. Ils offrent ainsi une qualité digne de Neugart et sont donc un must-have pour les robots delta. Mais le meilleur dans tout cela, ils s'adaptent à toutes les situations.

En savoir plus maintenant !

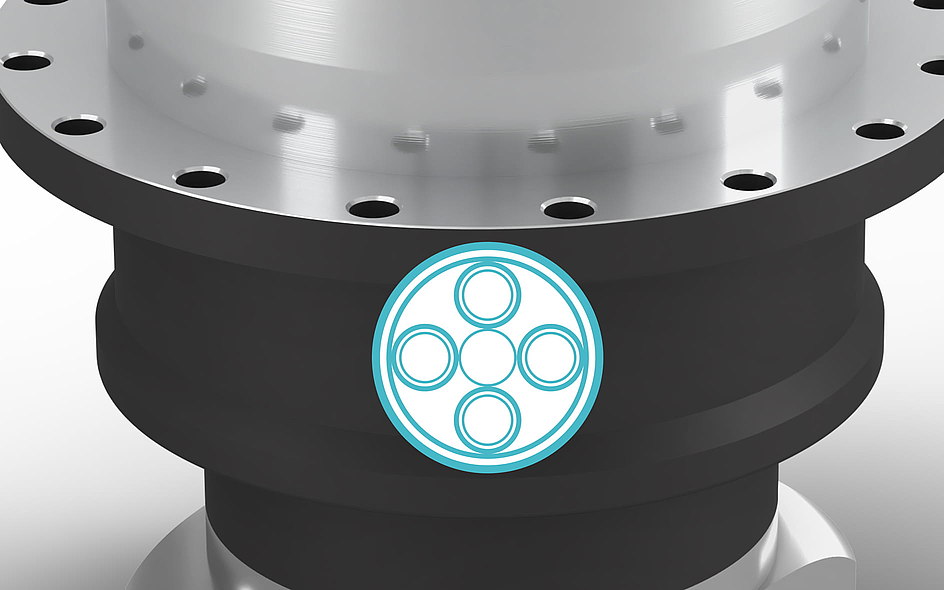

Sortie renforcée pour une amélioration de la précision et des temps de cycle

Quatre réducteurs spécialement dimensionnés au niveau de la sortie garantissent une dynamique supérieure et des temps de cycle plus courts. De plus, la régulation et la précision augmentent lors de l'accostage rapide du point cible.

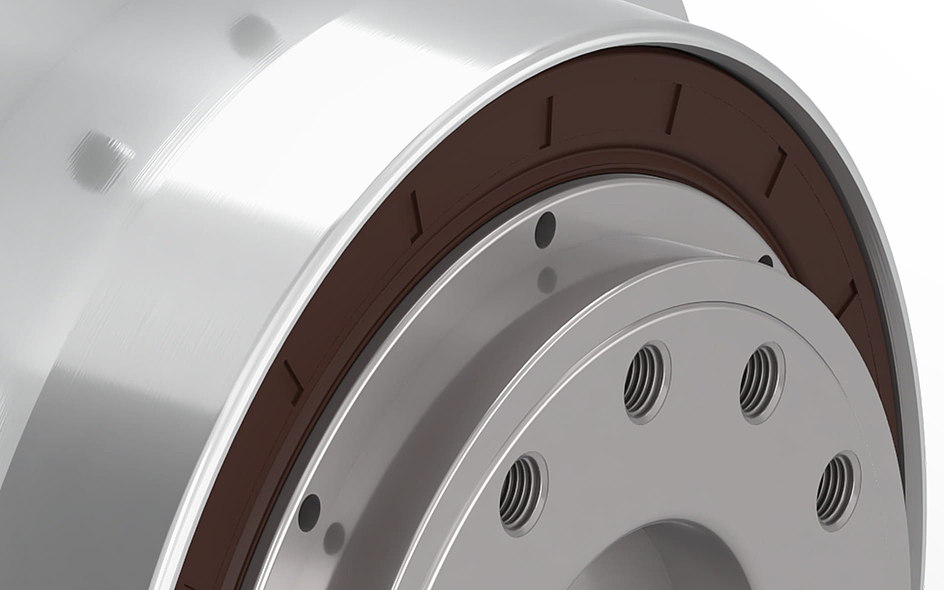

La bague d'étanchéité optimisée pour arbres tournants améliore la durabilité

Cela est rendu possible grâce au fait que la bague d'étanchéité pour arbres tournants adopte un comportement d'avance optimal. Ce point est particulièrement décisif lors des changements fréquents et rapides du sens de rotation des robots delta. En effet, la durabilité est ainsi accrue et le joint d'étanchéité est plus fiable.

Précision de répétabilité et fréquence élevée grâce au jeu réduit

Le jeu de la denture du réducteur est inférieure à 1 arcmin. Le point cible est accosté de manière plus précise, les ajustements ultérieurs sont réduits et la précision de répétabilité ainsi que la fréquence sont accrues.

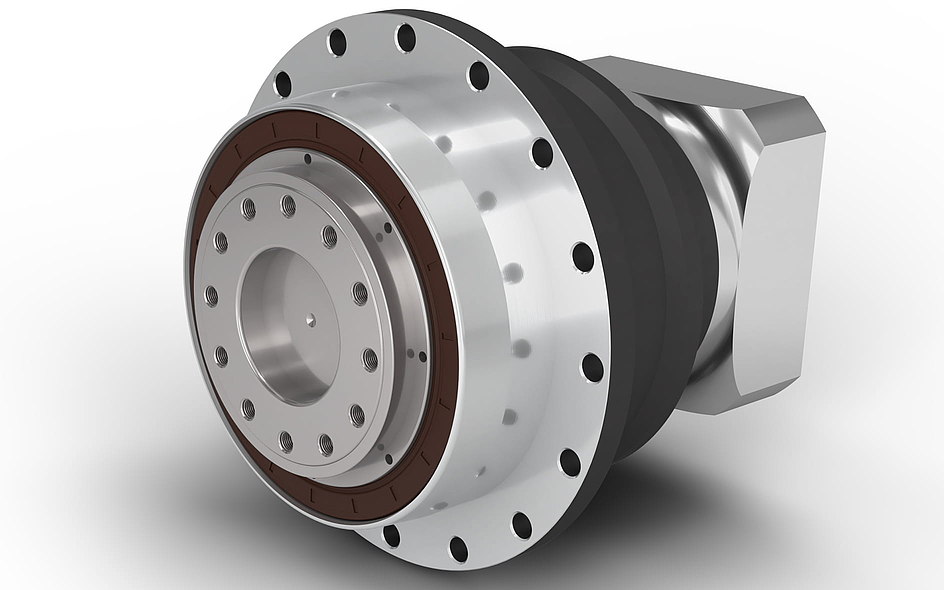

Torque Interface pour la dynamique et la précision

Nous avons doté le NDF d'un plus grand nombre d'alésages sur l'arbre de sortie et la bride de sortie. Cela permet des couples supérieurs et une rigidité plus grande au niveau des interfaces. Cela améliore simultanément la dynamique et la précision des articulations des robots.

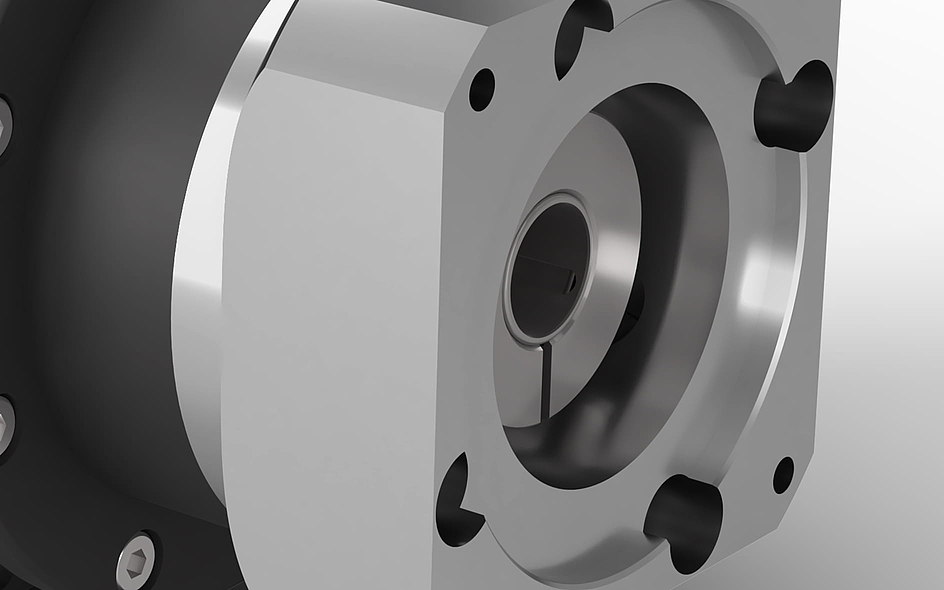

Le système d'entrée Dynamic

Le NDF est doté d'une bague de serrage en aluminium et non en acier. Cela réduit l'inertie de masse au niveau des arbres d'entrée à rotation rapide. Une bague d'étanchéité pour arbres tournants à faible friction réduit par ailleurs le couple de décollement. Ainsi, des changements extrêmement rapides du sens de rotation sont possibles.

Caractéristiques

Réducteur spécifique à l‘application
Réducteur coaxial
Denture hélicoïdale
Roulements à rouleaux à contact précontraints
Bague d'étanchéité radiale pour arbres
Torque Interface
Sens de rotation identique
Porte-satellites en exécution à cage
Quatre planètes au niveau de la sortie

Encore plus de possibilités avec ces options

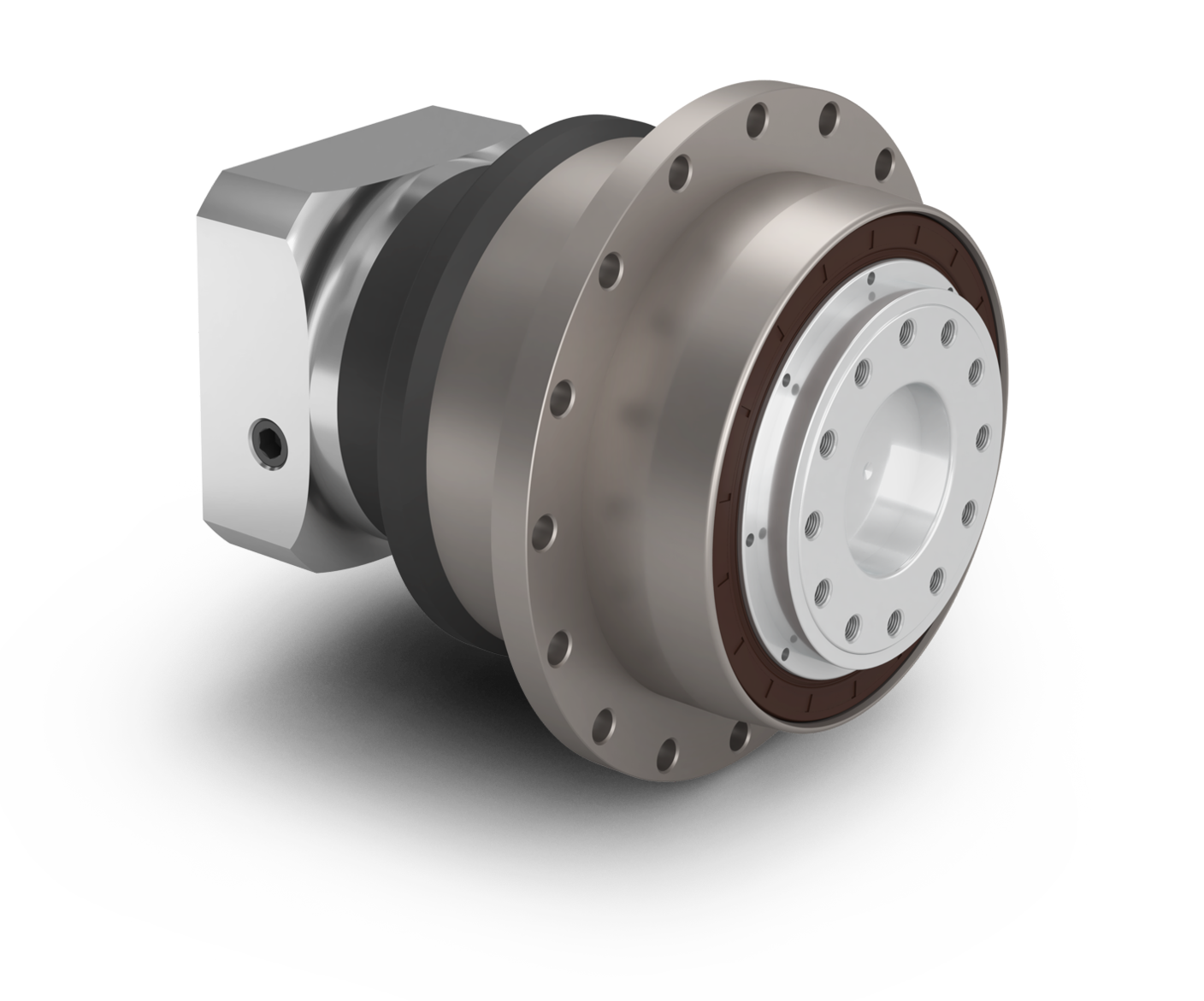

Protection anti-corrosion avec le placage au nickel et l'acier inoxydable

La bride de sortie peut être chimiquement plaquée au nickel sur demande. Associé à l'arbre de sortie en acier inoxydable, le réducteur est alors protégé contre la corrosion côté sortie.

Lubrifiant industrie alimentaire

Si nécessaire, nous pouvons aussi réaliser votre NDF avec un lubrifiant pour l’industrie alimentaire. Le lubrifiant utilisé est alors certifié selon NSF H1 et ISO 21469.

Multiples options d'arbre de sortie

Sur demande, l'arbre de sortie peut aussi être doté d'une interface selon ISO 9409-1. De plus, il peut être réalisé en acier ou en acier inoxydable, avec ou sans alésage pour goujon. C’est à vous de faire le choix.

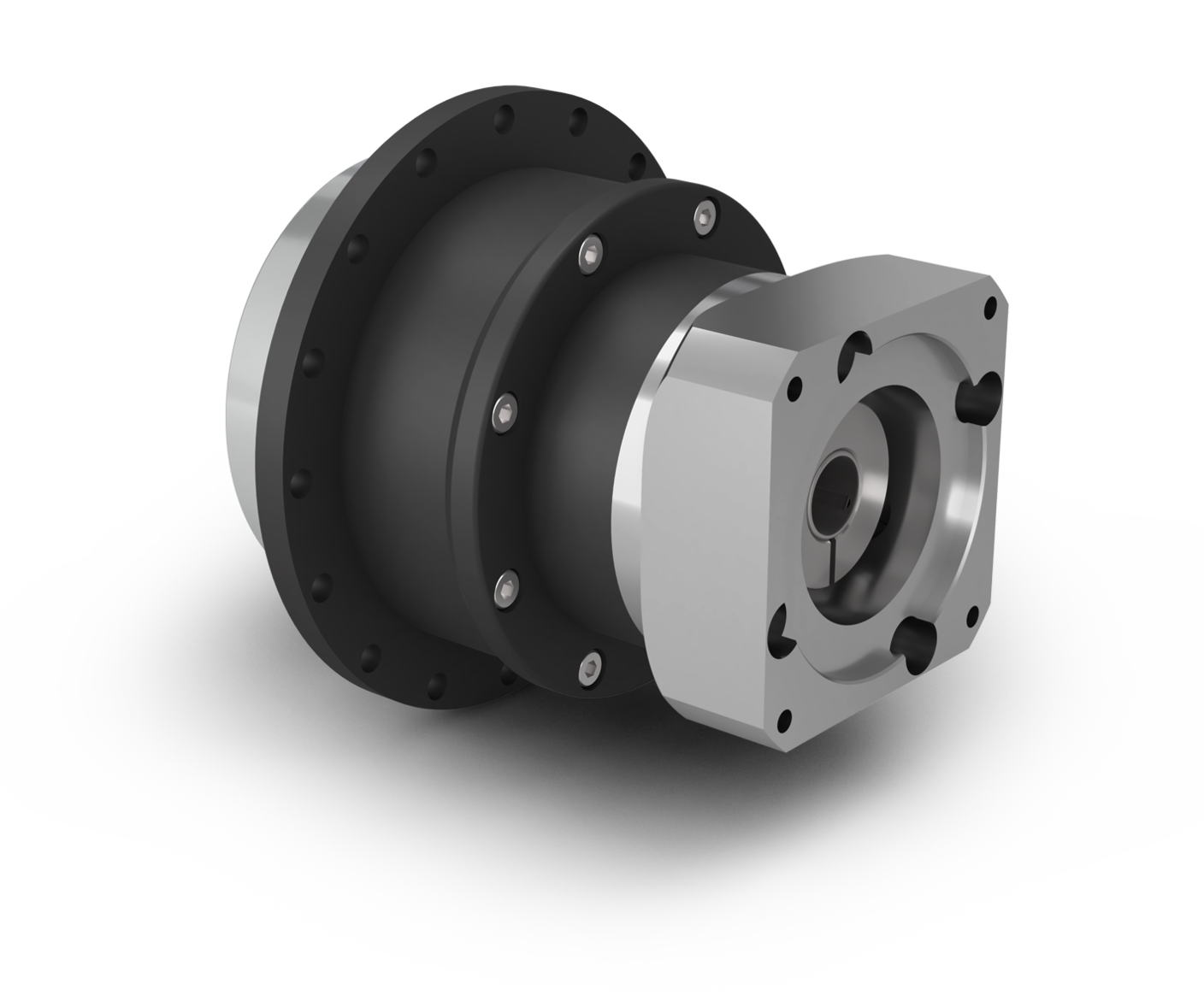

Réducteurs coaxiaux pour axe de rotation

Réducteurs à renvoi d'angle pour axe de rotation

axe de rotation avec réducteur en dessous

Réducteurs spéciaux pour axe de rotation

Pour l'axe de rotation, vous pouvez recourir aux grands systèmes modulaires des réducteurs Neugart. Vous avez ainsi toute latitude d'utiliser des réducteurs en version coaxiale ou en angle, avec montage en hauteur dans un cadre ou en bas dans le logement de l'outil, par exemple.

"La fiabilité des réducteurs est absolument indispensable à nos yeux pour répondre pleinement aux attentes de nos clients. Le réducteur NDF de Neugart offre ainsi, de notre point de vue, une combinaison optimale de performance, de qualité et de rentabilité. Durant le développement de notre nouvelle plateforme RPP, nous avons travaillé avec Neugart dans le cadre d'une collaboration très étroite et intensive, ce qui nous a permis de trouver une solution de réducteur idéale pour nous."

Andreas Schildknecht et Marco Ebner | Syntegon Packaging Systems AG
