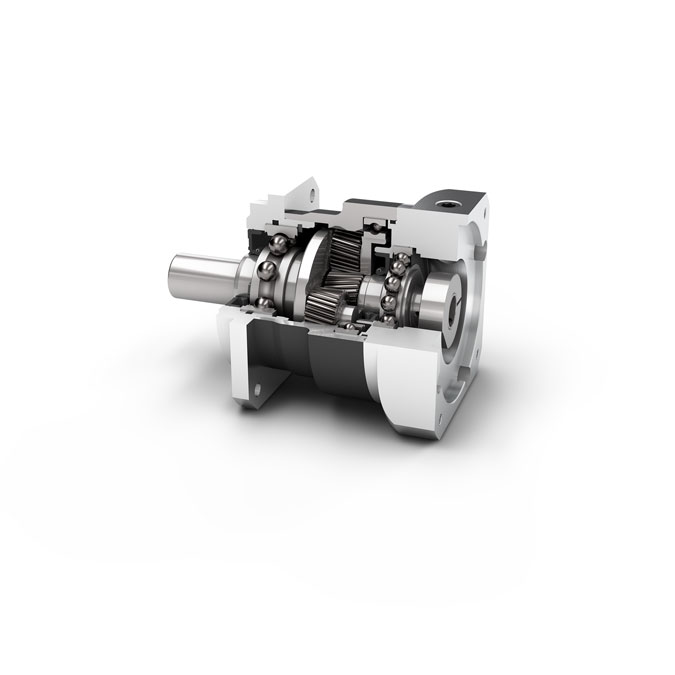

Il nostro riduttore PSBN unisce le caratteristiche dei riduttori epicicloidali di precisione ed i migliori cuscinetti ad alta efficienza. È stato progettato ad hoc per raggiungere il rendimento massimo a regimi elevati. Grazie alla dentatura obliqua, questo riduttore funziona in modo particolarmente omogeneo e la sua silenziosità è superiore alla media.
| PSBN070 | PSBN090 | PSBN115 | PSBN142 | Fase | |||
|---|---|---|---|---|---|---|---|
| Rapporto di riduzione | 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 | 1 | |||||
| 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 | 2 | ||||||
| Rendimento a pieno carico | η | % % | 96 - 98 96 - 98 | ||||
| Temperatura di esercizio min. / Temperatura di esercizio max. | Tmin / Tmax | °C °F | -25 / 90 -13 / 194 | ||||
| Grado di protezione | IP65 IP65 | ||||||
| Gioco standard | jt | arcmin arcmin | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | |
| Gioco ridotto | jt | arcmin arcmin | <2 <2 | <1 <1 | <1 <1 | <1 <1 | |
| Rigidità torsionale | cg | Nm /arcmin lbf.in/arcmin | 4.1 - 5.1 36 - 45 | 9.3 - 12.8 82 - 113 | 22.5 - 33.0 199 - 292 | 57.5 - 73.0 509 - 646 | |
| Peso del riduttore | mG | kg lbm | 1.4 - 2.1 3.1 - 4.7 | 2.8 - 3.5 6.2 - 7.6 | 5.4 - 6.9 12.0 - 15.1 | 13.4 - 15.8 29.6 - 34.8 | |
| Rumorosità | Qg | dB(A) dB(A) | 57 57 | 58 58 | 63 63 | 66 66 | |
| PSBN070 | PSBN090 | PSBN115 | PSBN142 | |||
|---|---|---|---|---|---|---|
| Forza radiale per 20.000 h / Forza radiale per 30.000 h | Fr 20.000 h / Fr 30.000 h | N lbf | 850 - 1000 191 - 225 | 1700 - 1900 382 - 427 | 2000 - 2300 450 - 517 | 3700 - 5800 832 - 1304 |
| Forza assiale per 20.000 h / Forza assiale per 30.000 h | Fa 20.000 h / Fa 30.000 h | N lbf | 1300 - 1500 292 - 337 | 2500 - 3000 562 - 674 | 3700 - 4400 832 - 989 | 7700 - 9400 1731 - 2113 |
| Coppia di ribaltamento per 20.000 h | MK 20.000 h | Nm lbf.in | 68 601 | 154 1362 | 226 2001 | 581 - 811 5143 - 7179 |
| PSBN070 | PSBN090 | PSBN115 | PSBN142 | |||
|---|---|---|---|---|---|---|
| Momento d'inerzia | J | kgcm2 lbf.in.s210-4 | 0.123 - 0.260 1.089 - 2.301 | 0.124 - 0.785 1.097 - 6.948 | 0.321 - 2.650 2.841 - 23.454 | 0.841 - 14.440 7.443 - 127.805 |
| PSBN070 | PSBN090 | PSBN115 | PSBN142 | Fase | |||
|---|---|---|---|---|---|---|---|
| Coppia nominale in uscita | T2N | Nm lbf.in | 28 - 40 248 - 354 | 54 - 80 478 - 708 | 135 - 180 1195 - 1593 | 305 - 470 2699 - 4160 | 1 |
| 28 - 40 248 - 354 | 54 - 80 478 - 708 | 135 - 180 1195 - 1593 | 305 - 470 2699 - 4160 | 2 | |||
| Coppia in uscita max. | T2max | Nm lbf.in | 45 - 64 398 - 566 | 86 - 128 761 - 1133 | 216 - 288 1912 - 2549 | 488 - 752 4319 - 6656 | 1 |
| 45 - 64 398 - 566 | 86 - 128 761 - 1133 | 216 - 288 1912 - 2549 | 488 - 752 4319 - 6656 | 2 | |||
| Coppia di emergenza | T2Stop | Nm lbf.in | 80 - 130 708 - 1151 | 175 - 280 1549 - 2478 | 340 - 650 3009 - 5753 | 600 - 1650 5310 - 14604 | 1 |
| 80 - 150 708 - 1328 | 175 - 300 1549 - 2655 | 340 - 650 3009 - 5753 | 600 - 1650 5310 - 14604 | 2 |
| PSBN070 | PSBN090 | PSBN115 | PSBN142 | |||
|---|---|---|---|---|---|---|
| Velocità media in ingresso per T2N in S1 per temperatura max consentita | n1N | min-1 rpm | 3400 - 5000 3400 - 5000 | 3200 - 5000 3200 - 5000 | 2700 - 4500 2700 - 4500 | 1450 - 4000 1450 - 4000 |
| Velocità max in ingresso | n1Limit | min-1 rpm | 14000 14000 | 10000 - 14000 10000 - 14000 | 8500 - 10000 8500 - 10000 | 6500 - 8500 6500 - 8500 |
| PSBN070 | PSBN090 | PSBN115 | PSBN142 | Fase | |||
|---|---|---|---|---|---|---|---|
| Diametro albero in uscita | D3 | mm in | 16 0.630 | 22 0.866 | 32 1.260 | 40 1.575 | |
| Diametro centraggio in uscita | D5 | mm in | 50 1.969 | 80 3.150 | 110 4.331 | 130 5.118 | |
| Sezione flangia di uscita | Q1 | mm in | 60 2.362 | 90 3.543 | 115 4.528 | 140 5.512 | |
| Lunghezza totale | L1 | mm in | 116.5 4.587 | 140.5 5.531 | 182.5 7.185 | 247.5 9.744 | 1 |
| 145.0 5.709 | 162.5 6.398 | 204.0 8.032 | 279.0 10.984 | 2 | |||
| Lunghezza albero in uscita | L3 | mm in | 37 1.457 | 48 1.890 | 65 2.559 | 97 3.819 |
