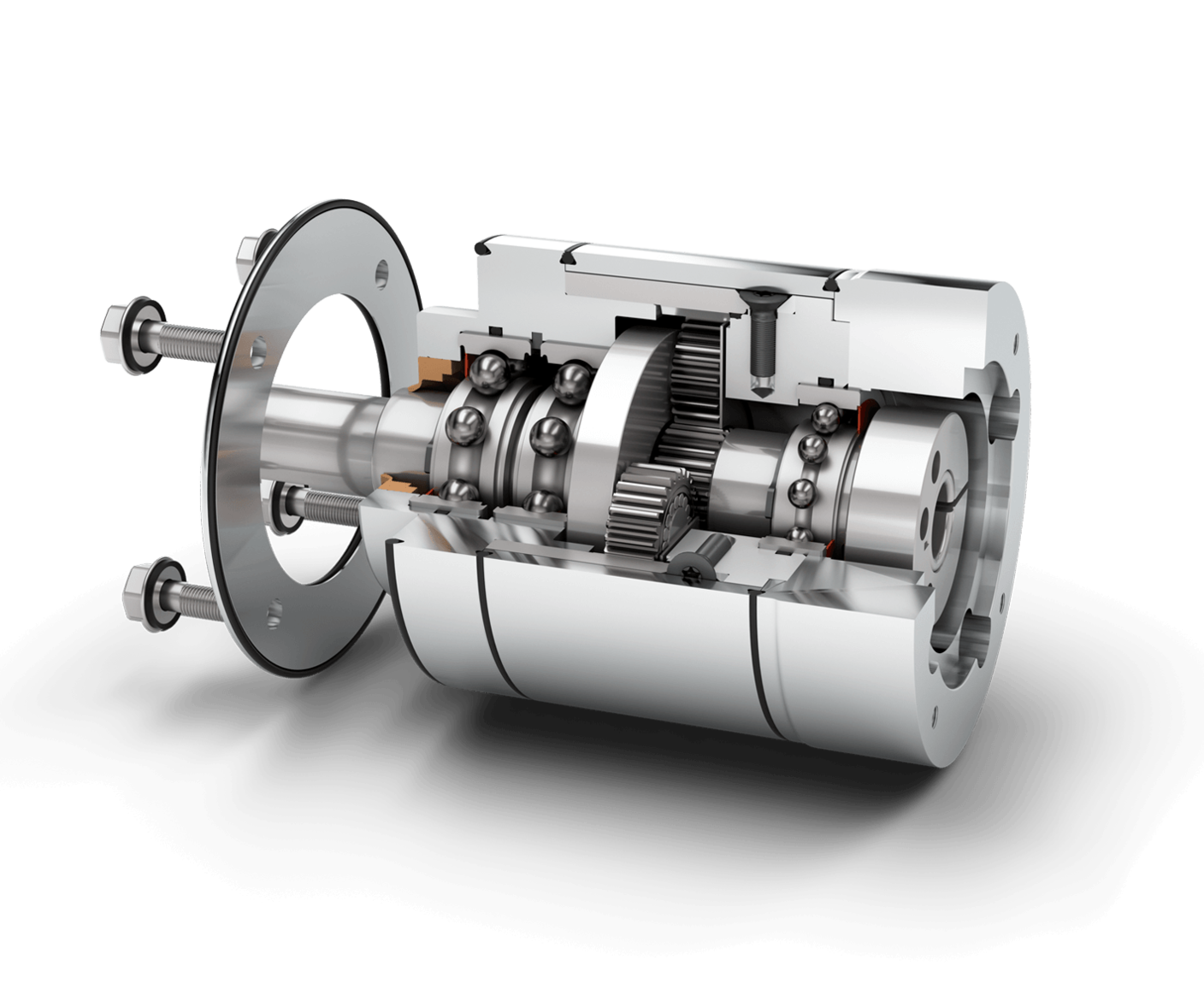

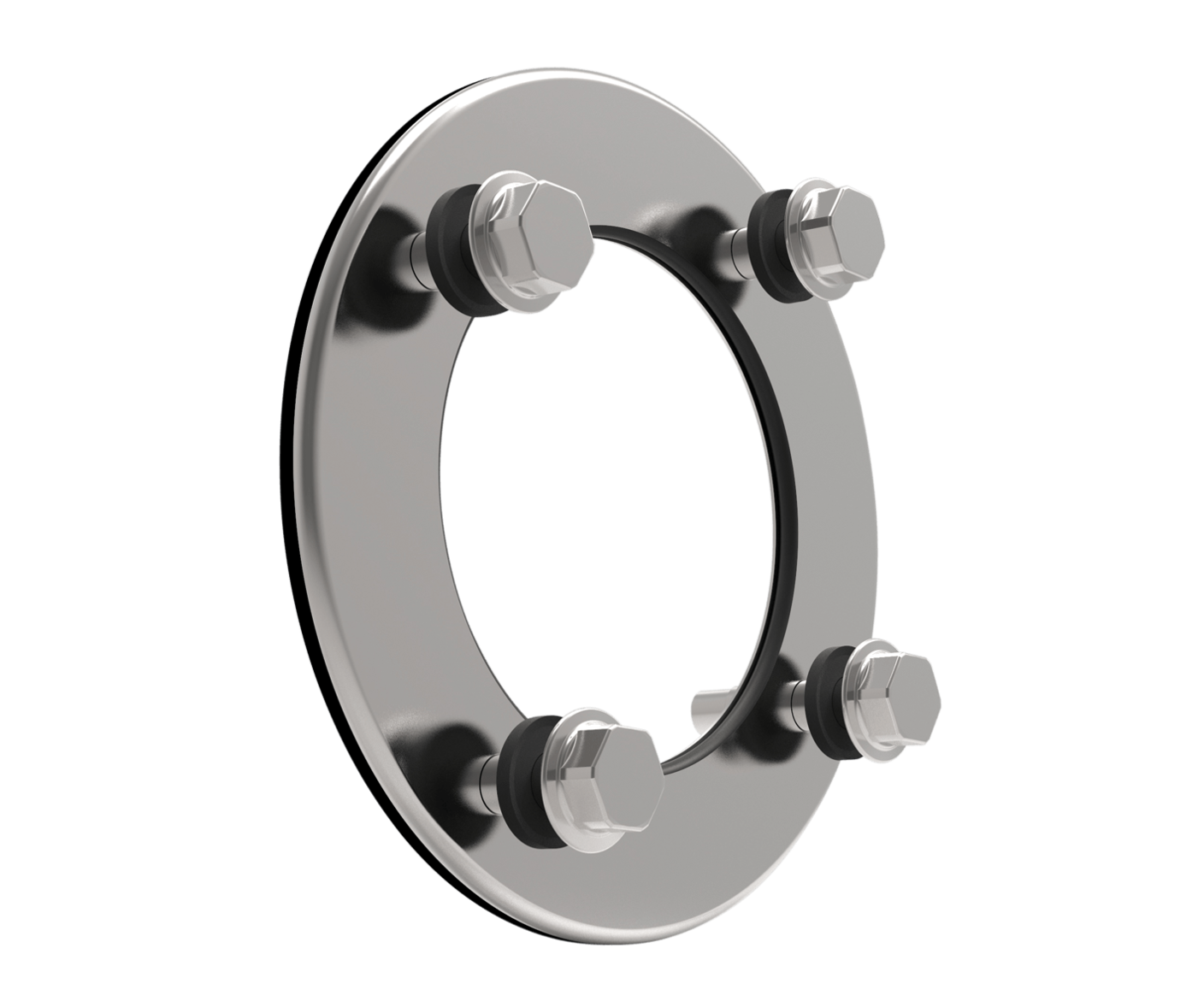

HLAE Abdichtungskit

Das frei positionierbare Abdichtungskit des HLAE bietet höchsten hygienischen Schutz und ist damit universell für verschiedene Wandstärken geeinigt. Es erlaubt Ihnen so die maximale Flexibilität bei der Anbindung an die Maschine unter Einhaltung höchster hygienischer Anforderungen.

ZU DEN DOWNLOADS

Weitere Informationen

Metrisch Imperial

Geometrie

			HLAE070	HLAE090	HLAE110
Art. Nr.			63911	63858	64130
Außendurchmesser	D34	mm	75	95	120
Innendurchmesser	D35		40	58	65
Gesamtlänge	L32		8.5	9.5	11.5
Scheibenlänge	L34		3	3	3
Schlüsselweite	SW30		8	10	13
Anzahl x Schraube x Länge	G30		4 x M5 x 16	4 x M6 x 20	4 x M8 x 25

			HLAE070	HLAE090	HLAE110
Art. Nr.			63911	63858	64130
Außendurchmesser	D34	in	2.953	3.740	4.724
Innendurchmesser	D35		1.575	2.283	2.559
Gesamtlänge	L32		0.335	0.374	0.453
Scheibenlänge	L34		0.118	0.118	0.118
Schlüsselweite	SW30		0.315	0.394	0.512
Anzahl x Schraube x Länge	G30		4 x M5 x 16	4 x M6 x 20	4 x M8 x 25
