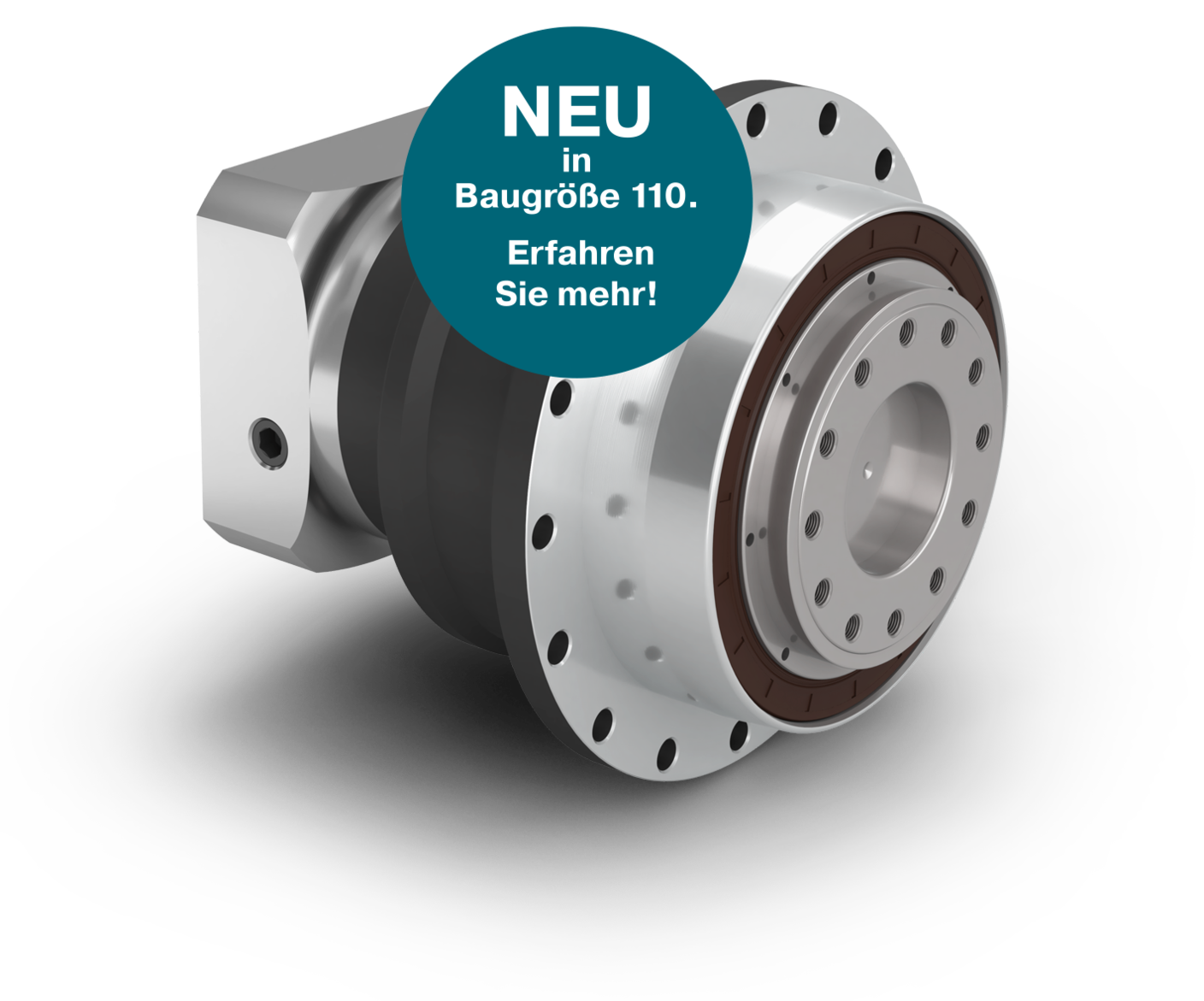

NDF - Neugart GmbH

Wir haben zugehört – und Delta-Roboter lieben das Ergebnis!

Neugart macht jetzt auch Getriebe für Delta-Roboter? Ja! Denn das haben sich viele Kunden von uns gewünscht. Und wer sich unsere neu entwickelten NDF-Getriebe genau anschaut, wird verstehen, warum Delta-Roboter das NDF so sehr lieben. Es ist nämlich pfeilschnell, megapräzise, hochdynamisch, haltbar und hart im Nehmen. Echte Neugart-Qualität eben und damit ein Must-have für Delta-Roboter. Das Beste ist aber: Es ist genug für alle da.

Jetzt mehr erfahren!

Verstärkter Abtrieb erhöht Genauigkeit und Taktzeiten

Vier speziell ausgelegte Planeten in der Abtriebsstufe führen zu mehr Dynamik und kürzeren Taktzeiten. Gleichzeitig steigt die Regelgüte und Präzision beim schnellen Anfahren des Zielpunktes.

Optimierter Radialwellendichtring verbessert die Haltbarkeit

Das liegt daran, dass der Radialwellendichtring ein optimales Walkverhalten zeigt. Besonders bei den häufigen und schnellen Wechseln der Drehrichtung von Deltarobotern ist das entscheidend. Denn es führt zu mehr Langlebigkeit und zuverlässiger Abdichtung.

Wiederholgenauigkeit und hohe Taktung durch weniger Verdrehspiel

Das Verdrehspiel der Getriebeverzahnung liegt bei unter 1 arcmin. Der Zielpunkt wird präzisier angefahren, Nachregulierungen reduziert und Wiederholgenauigkeit sowie Taktung erhöht.

Torque Interface für Dynamik und Präzision

Wir haben das NDF mit mehr Bohrungen an Abtriebswelle und Abtriebsflansch ausgestattet. Das macht höhere Drehmomente und größere Steifigkeit an den Schnittstellen möglich. Gleichzeitig erhöhen sich die Dynamik und die Präzision der Robotergelenke.

Das Dynamic Antriebssystem

Beim NDF setzen wir einen Klemmring aus Aluminium statt Stahl ein. Das reduziert die Massenträgheit an der schnell drehenden Eingangswelle. Ein reibungsarmer Radialwellendichtring reduziert außerdem das Losbrechmoment. So werden extrem schnelle Wechsel der Drehrichtung möglich.

Features

Applikationsspezifisches Getriebe
Koaxialgetriebe
Schrägverzahnt
Vorgespannte Schrägrollenlager
Radialwellendichtring
Torque Interface
Drehrichtung gleichsinnig
Planetenträger in Käfigausführung
Vier Planeten im Abtrieb

Noch mehr Möglichkeiten: Mit diesen Optionen

Korrosionsschutz durch Vernickelung und Edelstahl

Auf Wunsch vernickeln wir den Abtriebsflansch chemisch. In Verbindung mit der Abtriebswelle aus Edelstahl ist das Getriebe dann abtriebsseitig vor Korrosion geschützt.

Lebensmitteltaugliche Schmierung

Wenn benötigt, können wir Ihr NDF auch mit einer lebensmitteltauglichen Öl-Schmierung realisieren. Der verwendete Schmierstoff ist dabei nach NSF H1 und ISO 21469 zertifiziert.

Vielfältige Abtriebswellenoptionen

Die Abtriebswelle kann auf Wunsch auch mit einer Schnittstelle nach ISO 9409-1 ausgestattet werden. Zudem kann sie aus Stahl oder rostfreiem Edelstahl gefertigt werden sowie mit oder ohne Passstiftbohrung. Sie haben die Wahl.

Spezielle Getriebe für Drehachse

Für die Drehachse können Sie auf den großen Baukasten von Neugart-Getrieben zurückgreifen. So haben Sie alle Freiheiten – und können Getriebe zum Beispiel in Koaxial- oder Winkelausführung nutzen, oben am Rahmen montieren oder unten an der Werkzeugaufnahme.

"Die Zuverlässigkeit der Getriebe ist für uns ein absolutes Muss, um die Erwartungen unserer Kunden auch zu deren vollsten Zufriedenheit erfüllen zu können. Das NDF-Getriebe von Neugart bietet dabei aus unserer Sicht das beste Gesamtpaket aus Performance, Qualität und Kosteneffizienz. Während der Entwicklung unserer neuen RPP-Maschinenplattform haben wir sehr eng und intensiv mit der Firma Neugart zusammengearbeitet und so die für uns ideale Getriebe-Lösung gefunden."

Andreas Schildknecht und Marco Ebner | Syntegon Packaging Systems AG
