Réducteur planétaire | Précision et Efficacité

Fonctionnement des réducteurs planétaires

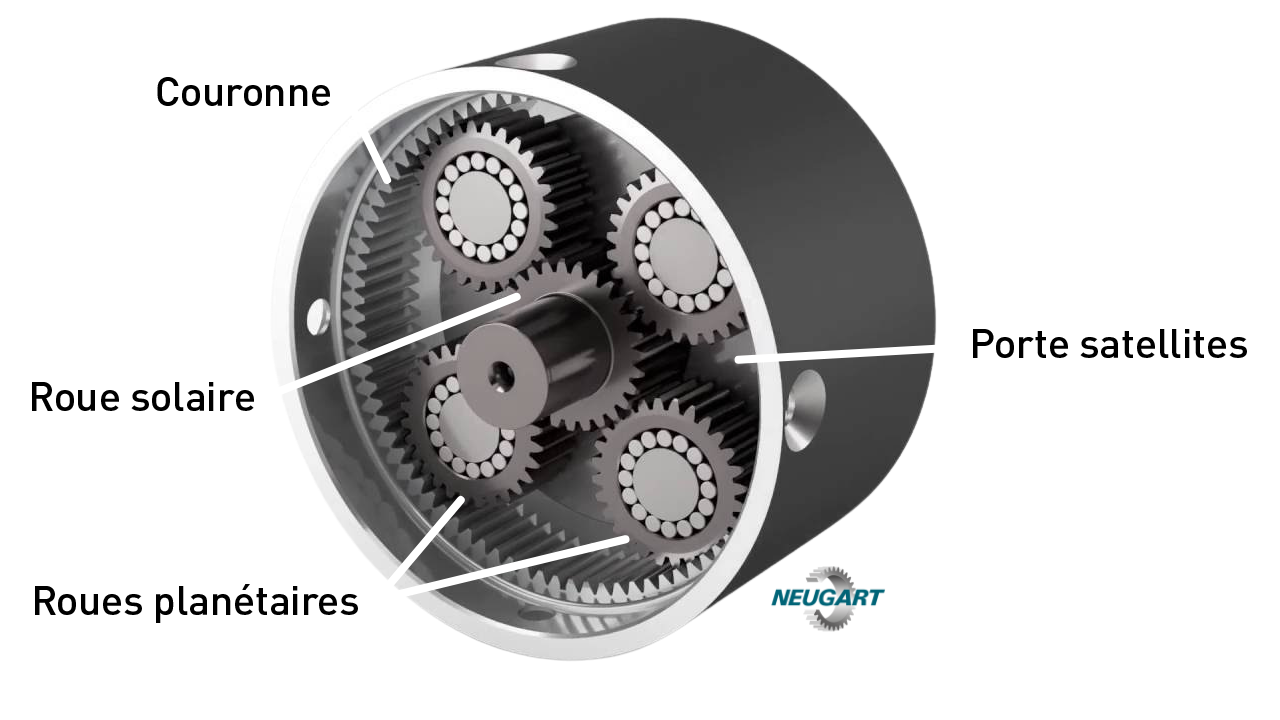

Un réducteur planétaire, également appelé engrenage planétaire, se compose de plusieurs roues dentées engrenées simultanément, ce qui permet d’atteindre une densité de puissance particulièrement élevée :

1. Roue solaire
Roue dentée centrale située sur l’arbre d’entraînement, qui transmet le mouvement au réducteur.

2. Roues planétaires
Plusieurs roues dentées qui tournent autour de la roue solaire et répartissent la charge de manière uniforme.

3. Couronne
Roue dentée extérieure à denture interne, généralement fixe.

4. Porte‑satellites
Il supporte les roues planétaires et transmet le couple à l’arbre de sortie.

Grâce à cette conception, le réducteur réduit la vitesse tout en augmentant le couple. Les arbres d’entrée et de sortie sont coaxiaux, ce qui rend les réducteurs planétaires particulièrement compacts et efficaces.

Qu’est‑ce qu’un réducteur planétaire ?

Un réducteur planétaire est un type de réducteur dans lequel plusieurs roues dentées s’engrènent simultanément. Ce principe de fonctionnement offre des avantages déterminants :

répartition uniforme de la charge
transmission de couple élevée
fonctionnement silencieux
longue durée de vie

Ils sont utilisés partout où l’espace d’installation est limité et où des performances élevées sont requises.

Principes fondamentaux et de fonctionnement des réducteurs planétaires

Avantages des réducteurs planétaires

Leurs caractéristiques techniques en font une solution de choix dans la construction mécanique moderne :

Format compact pour une puissance maximale

À puissance comparable, les réducteurs planétaires nécessitent nettement moins d’espace d’installation que les réducteurs à engrenages cylindriques ou coniques.

PSBN055 Réducteur planétaire de précision

Transmission de couple supérieure

Grâce à l’engrènement simultané de plusieurs dents, la charge est répartie de manière homogène. Les réducteurs planétaires peuvent ainsi transmettre des couples nettement plus élevés.

Longue durée de vie

Des roulements de précision garantissent un fonctionnement silencieux et une usure réduite, ce qui se traduit par une longue durée de vie et un entretien minimal.

Stabilité et précision élevées

Des capacités de charge axiales et radiales élevées réduisent les risques de désalignement et amortissent les vibrations, assurant des performances constantes et précises.

Polyvalence

La conception modulaire permet des versions à plusieurs étages ainsi que des configurations personnalisées pour répondre à différentes exigences d’application.

Trouver un réducteur

Sélectionner le réducteur planétaire adapté

Economy Line

Réducteurs économiques en version coaxiale ou à renvoi d’angle, conçus pour des applications industrielles dynamiques à volumes élevés.

Precision Line

Conçus pour les applications exigeant une rigidité torsionnelle maximale, un jeu réduit et une précision élevée. Ces réducteurs planétaires haute performance offrent des classes de protection élevées, une capacité de charge accrue et des options de transmission flexibles.

Réducteurs propres à une application

Solutions spéciales pour des secteurs tels que l’industrie agroalimentaire, la robotique ou la technique de convoyage. Neugart développe également des réducteurs sur mesure.

[Translate to Français:] application-specific planetary gear reducers

Dans quelles branches les réducteurs planétaires sont‑ils utilisés ?

Les réducteurs planétaires sont utilisés partout où la précision et la puissance sont déterminantes :

Automatisation et robotique
Bras robotisés, lignes d’assemblage automatisées et systèmes de positionnement

Construction de machines et d’installations
Versions spéciales résistantes à la corrosion pour le mélange, le transport et l’emballage

Technique de convoyage et de manutention
Broches CNC, vis à billes, tables rotatives et imprimantes 3D

Manutention de matériaux
Systèmes de convoyage, convoyeurs à rouleaux, courroies et plateformes de positionnement

Instruments de précision
Systèmes laser, technologies médicales et systèmes de sécurité

Trouvez dès maintenant le réducteur adéquat

De l’Economy Line à prix avantageux aux réducteurs de haute précision, jusqu’aux solutions spéciales personnalisées, Neugart propose des conceptions compactes, des couples élevés et une fiabilité maximale pour les applications industrielles les plus diverses.

Grâce à un conseil technique expert et à un service complet, vous trouverez chez Neugart le réducteur planétaire parfaitement adapté à vos exigences.

Nos produits

Configurer votre réducteur

Nous avons développé le TDF Tec Data Finder pour que vous puissiez configurer un réducteur planétaire adapté à vos besoins en quelques clics. Pour cela, le TDF vous fournit l'ensemble des données, informations techniques et modèles de CAO pertinents. Le tout bien évidemment compatible avec la bride de votre moteur.

CONFIGURER un RÉDUCTEUR
