WPLN
Baugröße
Zum Tec Data FinderNutzen Sie unseren Tec Data Finder (TDF) um Ihr Getriebe zu konfigurieren und bei Bedarf direkt anzufragen.

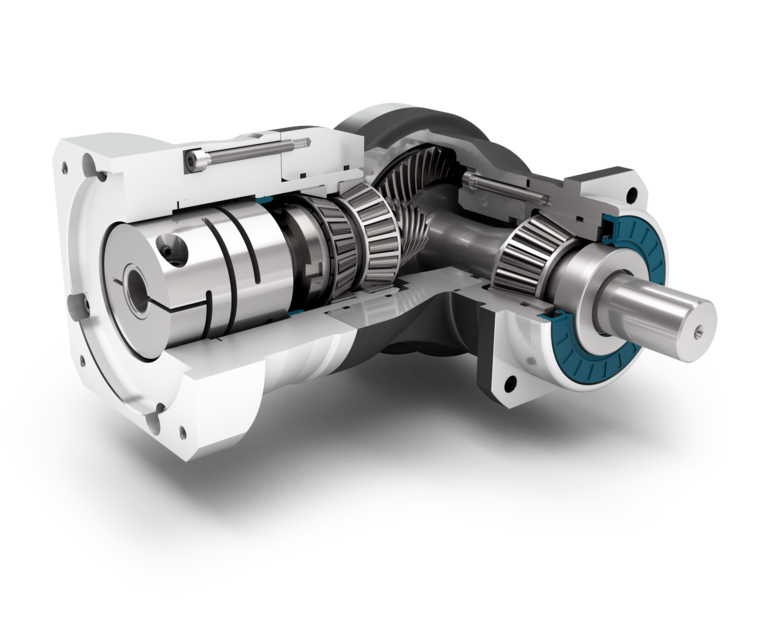

Durch seine Hypoidverzahnung erreicht unser WPLN einen optimierten Gleichlauf. Weil Vibrationen auf ein Minimum reduziert werden, arbeitet es gleichmäßig, präzise und leise. Das Winkel-Präzisionsgetriebe ist lebensdauergeschmiert und vielseitig montierbar.
Features
-
Precision Line
-
Winkelgetriebe
-
Geradverzahnt (2-stufig)
-
Hypoidverzahnte Winkelstufe
-
Vorgespannte Kegelrollenlager
-
Radialwellendichtring
-
Quadratischer Abtriebsflansch
-
Extra langer Zentrierbund am Abtrieb
-
Drehrichtung gegensinnig
-
Planetenträger in Käfigausführung (2-stufig)
Weitere Informationen
| WPLN 070 | WPLN 090 | WPLN 115 | WPLN 142 | Stufe | |||
|---|---|---|---|---|---|---|---|
| Übersetzungen | 4, 5, 7, 8, 10 4, 5, 7, 8, 10 | 1 | |||||
| 16, 20, 25, 28, 32, 35, 40, 50, 64, 100 16, 20, 25, 28, 32, 35, 40, 50, 64, 100 | 2 | ||||||
| Wirkungsgrad | η | % % | 94 - 95 94 - 95 | ||||
| Betriebstemperatur min. / Betriebstemperatur max. | Tmin / Tmax | °C °F | -25 / 90 -13 / 194 | ||||
| Schutzart | IP65 IP65 | ||||||
| Standard Verdrehspiel | φ | arcmin arcmin | <5 <5 | <5 <5 | <5 <5 | <5 <5 | |
| Reduziertes Verdrehspiel | φ | arcmin arcmin | <3 <3 | <3 <3 | <3 <3 | <3 <3 | 2 |
| Verdrehsteifigkeit | C2t | Nm /arcmin lbf.in/arcmin | 1.8 - 3.0 16 - 27 | 4.6 - 7.8 41 - 69 | 10.1 - 16.9 89 - 150 | 25.5 - 42.5 226 - 376 | |
| Getriebegewicht | m | kg lbm | 3.3 - 4.4 7.3 - 9.6 | 5.3 - 5.8 11.7 - 12.7 | 10.0 - 11.1 22.1 - 24.5 | 23.7 - 25.9 52.4 - 57.0 | |
| Laufgeräusch | LpA | dB(A) dB(A) | 66 66 | 67 67 | 68 68 | 70 70 | |
| WPLN 070 | WPLN 090 | WPLN 115 | WPLN 142 | |||
|---|---|---|---|---|---|---|
| Maximale Radialkraft | Fr max | N lbf | 3200 719 | 5200 - 5500 1169 - 1236 | 6000 1349 | 12500 2810 |
| Maximale Axialkraft | Fa max | N lbf | 3400 764 | 4500 1012 | 6500 1461 | 12000 2698 |
| Maximales Kippmoment | MK max | Nm lbf.in | 191 - 322 1690 - 2846 | 383 - 624 3393 - 5523 | 488 - 1010 4317 - 8935 | 1420 - 2225 12572 - 19693 |
| WPLN 070 | WPLN 090 | WPLN 115 | WPLN 142 | |||
|---|---|---|---|---|---|---|
| Massenträgheitsmoment Antrieb | J1 | kgcm2 lbf.in.s210-4 | 0.498 - 0.658 4.408 - 5.824 | 0.497 - 1.387 4.399 - 12.276 | 1.014 - 5.875 8.975 - 51.998 | 4.807 - 20.883 42.546 - 184.830 |
| Mittleres Leerlaufdrehmoment | T0 | Nm lbf.in | 0.75 - 1.50 7 - 13 | 0.75 - 2.30 7 - 20 | 1.15 - 6.90 10 - 61 | 4.00 - 16.00 35 - 142 |
| WPLN 070 | WPLN 090 | WPLN 115 | WPLN 142 | Stufe | |||
|---|---|---|---|---|---|---|---|
| Zyklusdrehmoment | T2Z | Nm lbf.in | 22 - 45 195 - 398 | 40 - 90 354 - 797 | 75 - 160 664 - 1416 | 160 - 320 1416 - 2832 | 1 |
| 24 - 77 212 - 682 | 60 - 150 531 - 1328 | 125 - 300 1106 - 2655 | 290 - 800 2567 - 7081 | 2 | |||
| Maximales Drehmoment | T2max | Nm lbf.in | 35 - 67 310 - 593 | 64 - 140 566 - 1239 | 120 - 255 1062 - 2257 | 255 - 510 2257 - 4514 | 1 |
| 38 - 103 336 - 912 | 96 - 240 850 - 2124 | 200 - 480 1770 - 4248 | 335 - 1280 2965 - 11329 | 2 | |||
| Dauerdrehmoment | T2D | Nm lbf.in | 19 - 32 164 - 283 | 34 - 41 301 - 363 | 63 - 104 558 - 920 | 136 - 235 1204 - 2080 | 1 |
| 22 - 65 195 - 575 | 51 - 127 451 - 1124 | 106 - 210 938 - 1859 | 255 - 540 2257 - 4779 | 2 | |||
| Not-Aus Drehmoment | T2Stop | Nm lbf.in | 75 - 100 664 - 885 | 150 - 200 1328 - 1770 | 300 - 400 2655 - 3540 | 700 - 800 6196 - 7081 | 1 |
| 50 - 150 443 - 1328 | 120 - 300 1062 - 2655 | 240 - 650 2124 - 5753 | 580 - 1600 5133 - 14161 | 2 |
| WPLN 070 | WPLN 090 | WPLN 115 | WPLN 142 | Stufe | |||
|---|---|---|---|---|---|---|---|
| Dauerantriebsdrehzahl | n1D | min-1 rpm | 1650 - 2300 1650 - 2300 | 1700 - 2200 1700 - 2200 | 1050 - 1400 1050 - 1400 | 870 - 1100 870 - 1100 | 1 |
| 1550 - 2650 1550 - 2650 | 1500 - 3000 1500 - 3000 | 1550 - 2900 1550 - 2900 | 910 - 1800 910 - 1800 | 2 | |||
| Max. mechanische Antriebsdrehzahl | n1max | min-1 rpm | 16000 16000 | 14000 - 16000 14000 - 16000 | 9500 - 14000 9500 - 14000 | 8000 - 9500 8000 - 9500 |
Vielfältige Abtriebswellen
-
Abtriebswelle mit Passfeder
-
Glatte Abtriebswelle
-
Verzahnte Abtriebswelle (DIN 5480)
-
Abtriebswelle mit montiertem Ritzel
Verdrehspiel
-
Standard Verdrehspiel
-
Reduziertes Verdrehspiel (2-stufig)
Schmierung
-
Standard Schmierung
-
Lebensmitteltaugliche Schmierung
Oberfläche
-
Standard Oberfläche
-
Lackierte Oberfläche
Optimierte Spannsysteme
-
Massenträgheitsoptimiertes Spannsystem
-
Spannsystem für große Motorwellendurchmesser
Antrieb
-
Motoranpassung
Montiertes Ritzel
-
PK1 - Schrägverzahntes Ritzel
-
PK1 - Geradverzahntes Ritzel
| WPLN 070 | WPLN 090 | WPLN 115 | WPLN 142 | Stufe | |||
|---|---|---|---|---|---|---|---|
| Wellendurchmesser Abtrieb | D3 | mm in | 16 0.630 | 22 0.866 | 32 1.260 | 40 1.575 | |
| Zentrierbunddurchmesser Abtrieb | D5 | mm in | 60 2.362 | 70 2.756 | 90 3.543 | 130 5.118 | |
| Flanschquerschnitt Abtrieb | Q1 | mm in | 70 2.756 | 80 3.150 | 110 4.331 | 142 5.591 | |
| Gesamtlänge | L1 | mm in | 137.5 5.413 | 165.0 6.496 | 218.0 8.583 | 273.0 10.748 | 1 |
| 185.0 7.283 | 207.0 8.150 | 248.5 9.783 | 342.5 13.484 | 2 | |||
| Wellenlänge Abtrieb | L3 | mm in | 48 1.890 | 56 2.205 | 88 3.465 | 110 4.331 |
Montierte Ritzel

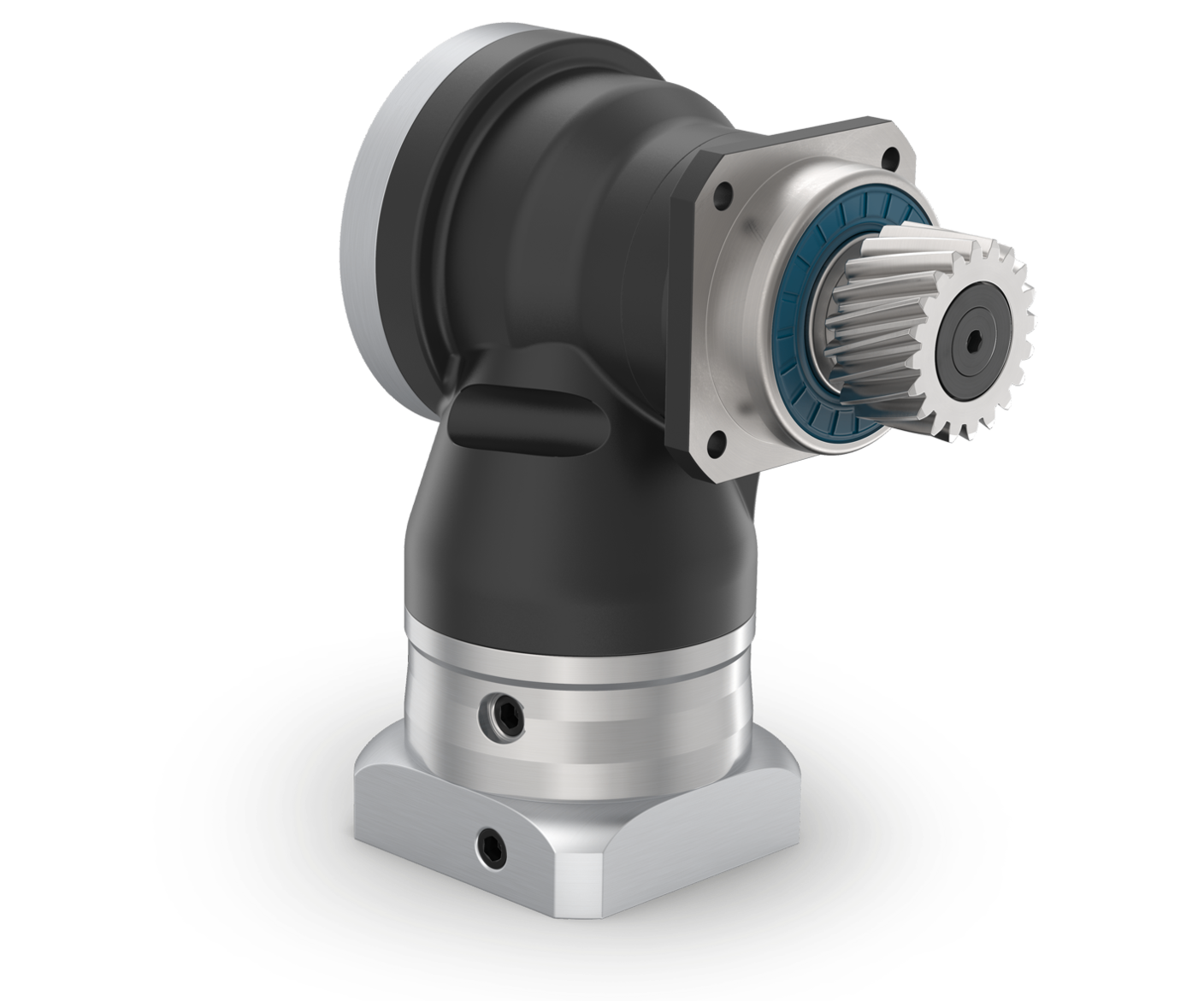

Das Neugart Ritzel ist auf dem Getriebe vormontiert und mit Schrauben gesichert. Dadurch kann die kompakte Einheit aus Getriebe und Ritzel schnell in die Applikation eingebaut werden und spart zusätzlichen Montageaufwand.
MONTIERTE RITZEL
Downloads
Konfigurieren Sie hier Ihr WPLN Getriebe
Den TDF Tec Data Finder haben wir entwickelt, damit Sie Ihr passendes WPLN Planetengetriebe mit wenigen Klicks konfigurieren können. Dafür bekommen Sie im TDF alle relevanten Daten, technische Informationen und CAD-Modelle. Selbstverständlich abgestimmt an Ihren Motorflansch.
