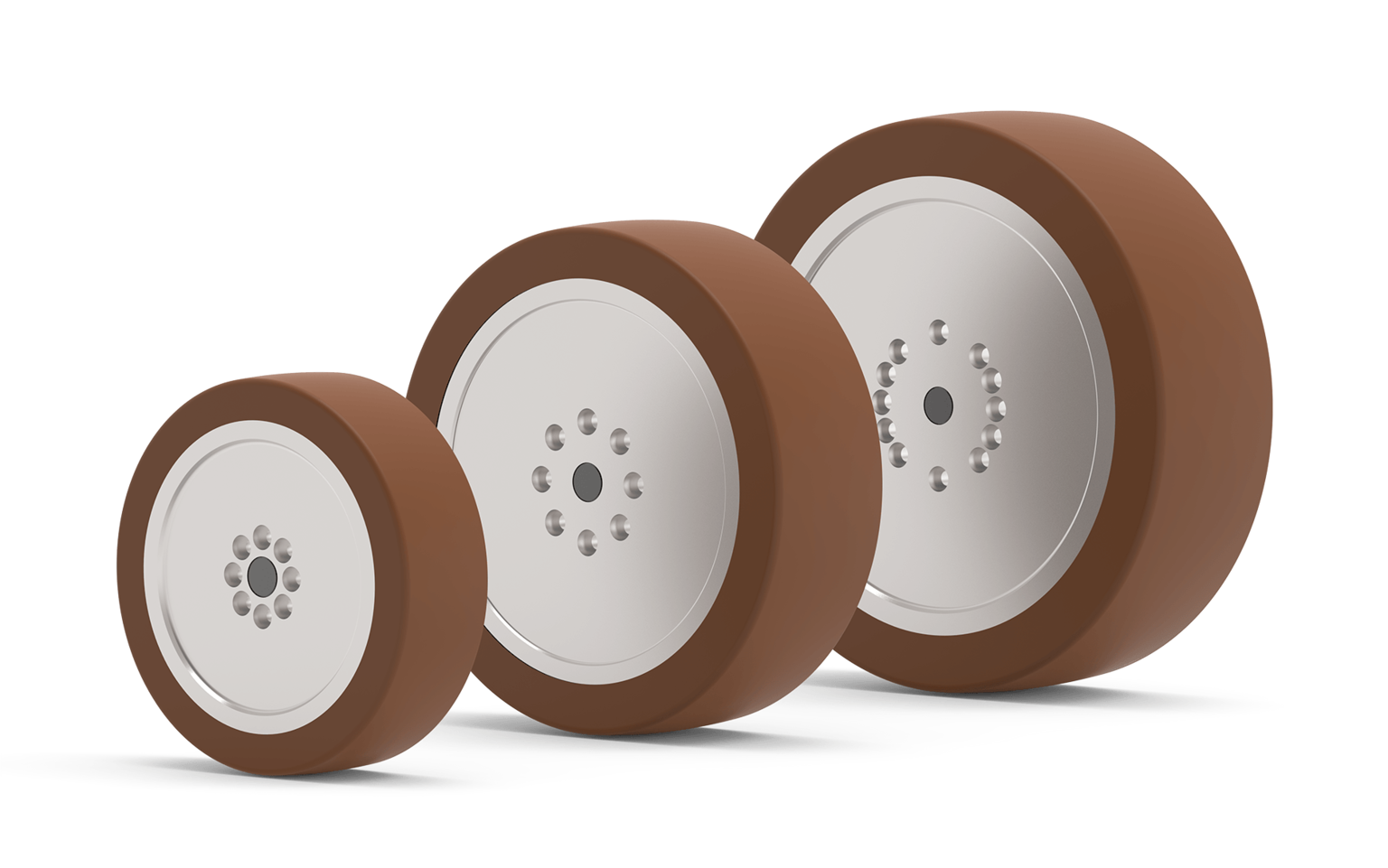

NGV tekerlek

Özellikle NGV redüktöründe kullanım için NGV tekerleği geliştirildi. Redüktör ve tekerlek kombinasyonu birbirine mükemmel şekilde uyarlanmış ve redüktörün tam taşıma kapasitesini ortaya çıkarmaktadır.

Üç gövde ölçüsünde temin edilebilir: her redüktör gövde ölçüsü için uygun bir tekerlek mevcuttur. Poliüretan tekerlek kaplaması üniversal, güçlü ve uzun ömürlüdür.

İNDİRME SAYFASINA GİT

Daha fazla bilgi

Metrik Imperial

Teknik veriler Geometri

			NGV tekerlek 160	NGV tekerlek 200	NGV tekerlek 250
Tekerlek üreticisi Blickle firmasının açıklamaları
Ağırlık	m	kg	ca. 2.3	ca. 3.7	ca. 7.6
Kütlesel atalet	J_R	kgcm²	74	203	644
Yuvarlanma direnci		N	65	95	165
Tutunma sürtünme kat sayısı	µ		> 0.25
Zemin koruması (tekerleğin yüzey basıncına karşılık gelir)		N/mm²	8.0
Sıcaklık aralığı			-30°C ile +70°C arası, kısa süreli +90°C kadar. Yük taşıma kapasitesi +40°C üzerindeki ortam sıcaklıklarında azalır.
Lastik			Blickle Besthane®
Lastik rengi			Kahverengi
Lastik sertliği			92° Shore A
Jant			Gri dökme demir
Jant rengi			Gümüş gri
Korozyon koruması			Jant, boyalı
Lastik kaplama özellikleri (Kaplama üreticisine göre)			Sessiz çalışma, çok düşük yuvarlanma direnci, yüksek dinamik zorlanma, zemine zarar vermez, aşırı sürtünmeye karşı dayanıklı, yüksek kesme ve yırtılma dayanımı, izsiz, temasta renk değiştirmez.

			NGV tekerlek 160	NGV tekerlek 200	NGV tekerlek 250
Tekerlek üreticisi Blickle firmasının açıklamaları
Ağırlık	m	lb_m	ca. 5.1	ca. 8.2	ca. 16.8
Kütlesel atalet	J_r	lb_f.in.s² 10^-4	16.636	45.636	114.777
Yuvarlanma direnci		lb_f	14.6	21.4	37.1
Sürtünme katsayısı (statik sürtünme)		µ	> 0.25
Zemin koruması (tekerleğin yüzey basıncına karşılık gelir)		lb_f/in²	113.786
Sıcaklık aralığı			-22°F ile +158°Farası, kısa süreli +194°F kadar. Yük taşıma kapasitesi +104°F üzerindeki ortam sıcaklıklarında azalır.
Lastik			Blickle Besthane®
Lastik rengi			Kahverengi
Lastik sertliği			92° Shore A
Jant			Gri dökme demir
Jant rengi			Gümüş gri
Korozyon koruması			Jant, boyalı
Lastik kaplama özellikleri (Kaplama üreticisine göre)			Sessiz çalışma, çok düşük yuvarlanma direnci, yüksek dinamik zorlanma, zemine zarar vermez, aşırı sürtünmeye karşı dayanıklı, yüksek kesme ve yırtılma dayanımı, izsiz, temasta renk değiştirmez.

			NGV tekerlek 160	NGV tekerlek 200	NGV tekerlek 250
Tekerlek dış çapı	D50	mm	160	200	250
Tekerlek genişliği	W2		50	60	80
Inner diameter of rim	W3		114	155	183
Merkezleme faturası dış çapı	W4		20	31.5	40
Jant derinliği	W5		36	47.5	66
Cıvata bağlantısı delik merkezi (PCD) çapı	W6		31.5	50	63
Cıvata kafa çapı	W7		8 x Ø 10	8 x Ø 11	12 x Ø 11
Cıvata delik çapı	W8		8 x Ø 5.5	8 x Ø 6.6	12 x Ø 6.6

			NGV tekerlek 160	NGV tekerlek 200	NGV tekerlek 250
Tekerlek dış çapı	D50	in	6.299	7.874	9.843
Tekerlek genişliği	W2		1.969	2.362	3.150
Jant iç çapı	W3		4.488	6.102	7.205
Merkezleme faturası dış çapı	W4		0.787	1.240	1.575
Jant derinliği	W5		1.417	1.870	2.598
Cıvata bağlantısı delik merkezi (PCD) çapı	W6		1.240	1.969	2.480
Cıvata kafa çapı	W7		8 x Ø 0.394	8 x Ø 0.433	12 x Ø 0.472
Cıvata delik çapı	W8		8 x Ø 0.217	8 x Ø 0.260	12 x Ø 0.260
