– Economy-Planetengetriebe

PLE

Baugröße

Zum Tec Data Finder

Nutzen Sie unseren Tec Data Finder (TDF) um Ihr Getriebe zu konfigurieren und bei Bedarf direkt anzufragen.

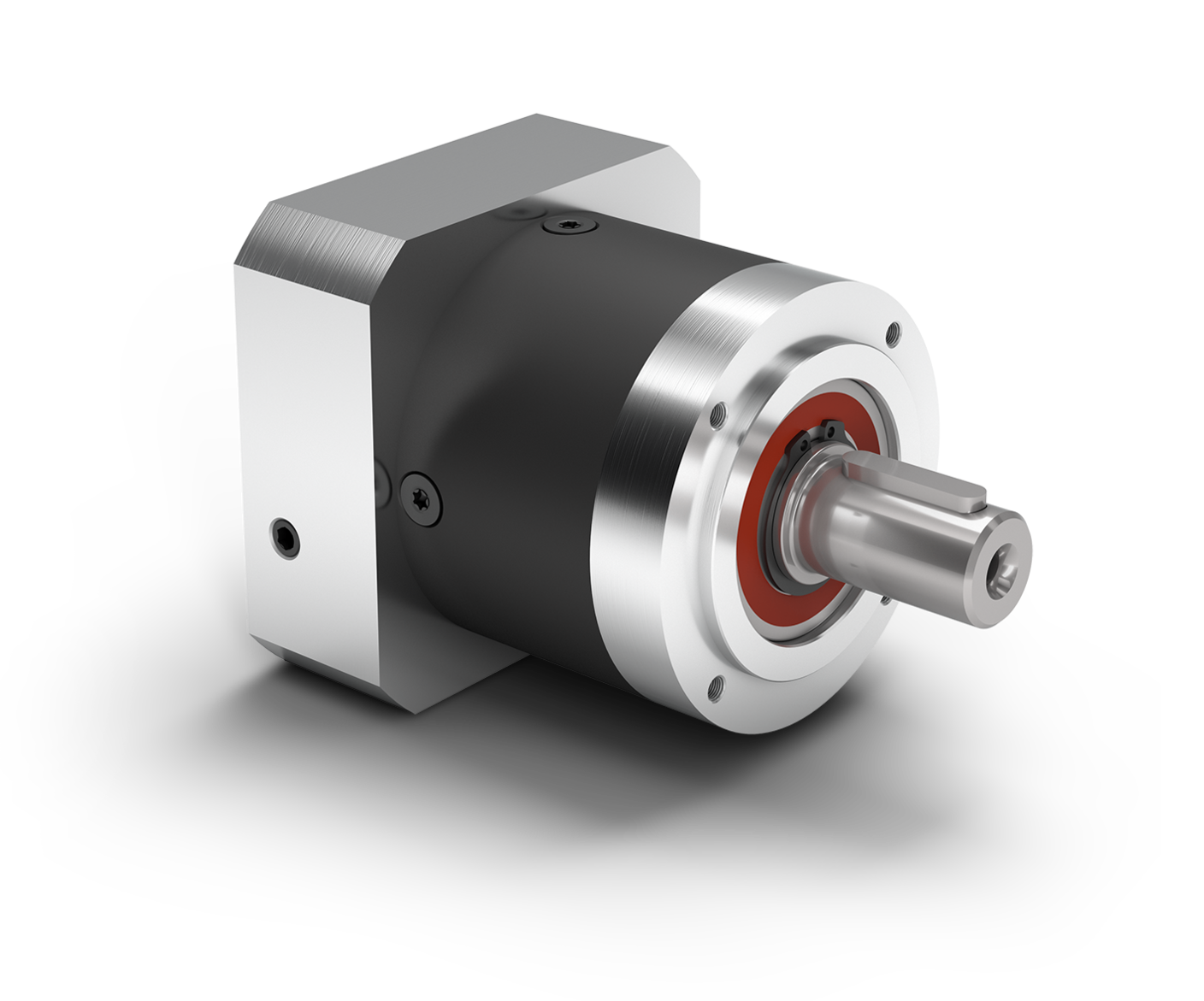

PLE Planetengetriebe
Das PLE ist besonders leicht, leistungsstark und durch sein reibungsarmes Lagerkonzepts und der optimierten Schmierung für anspruchsvolle Produktionszyklen geeignet.

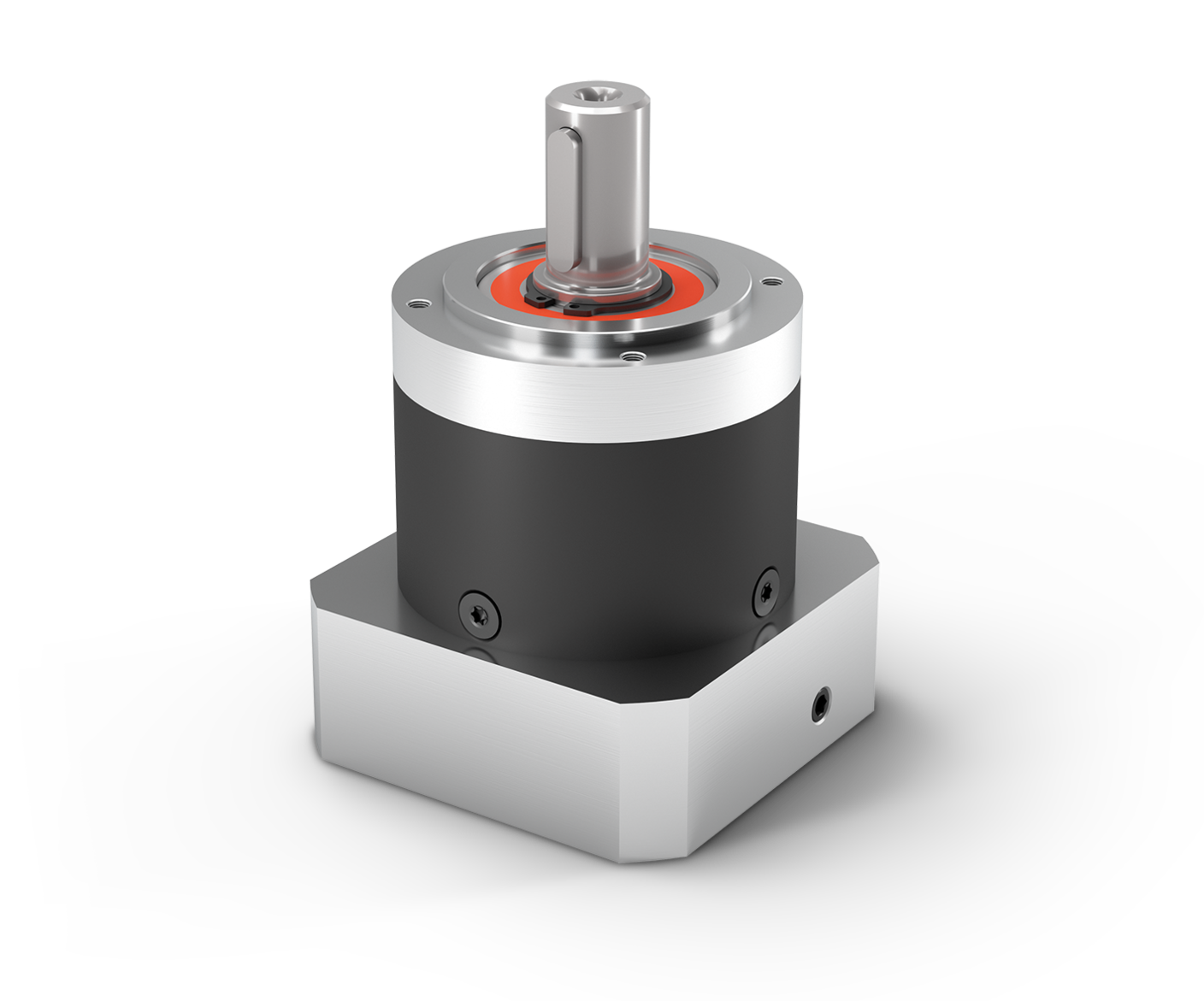

PLE Koaxialgetriebe
Das PLE ist besonders leicht, leistungsstark und durch sein reibungsarmes Lagerkonzepts und der optimierten Schmierung für anspruchsvolle Produktionszyklen geeignet.

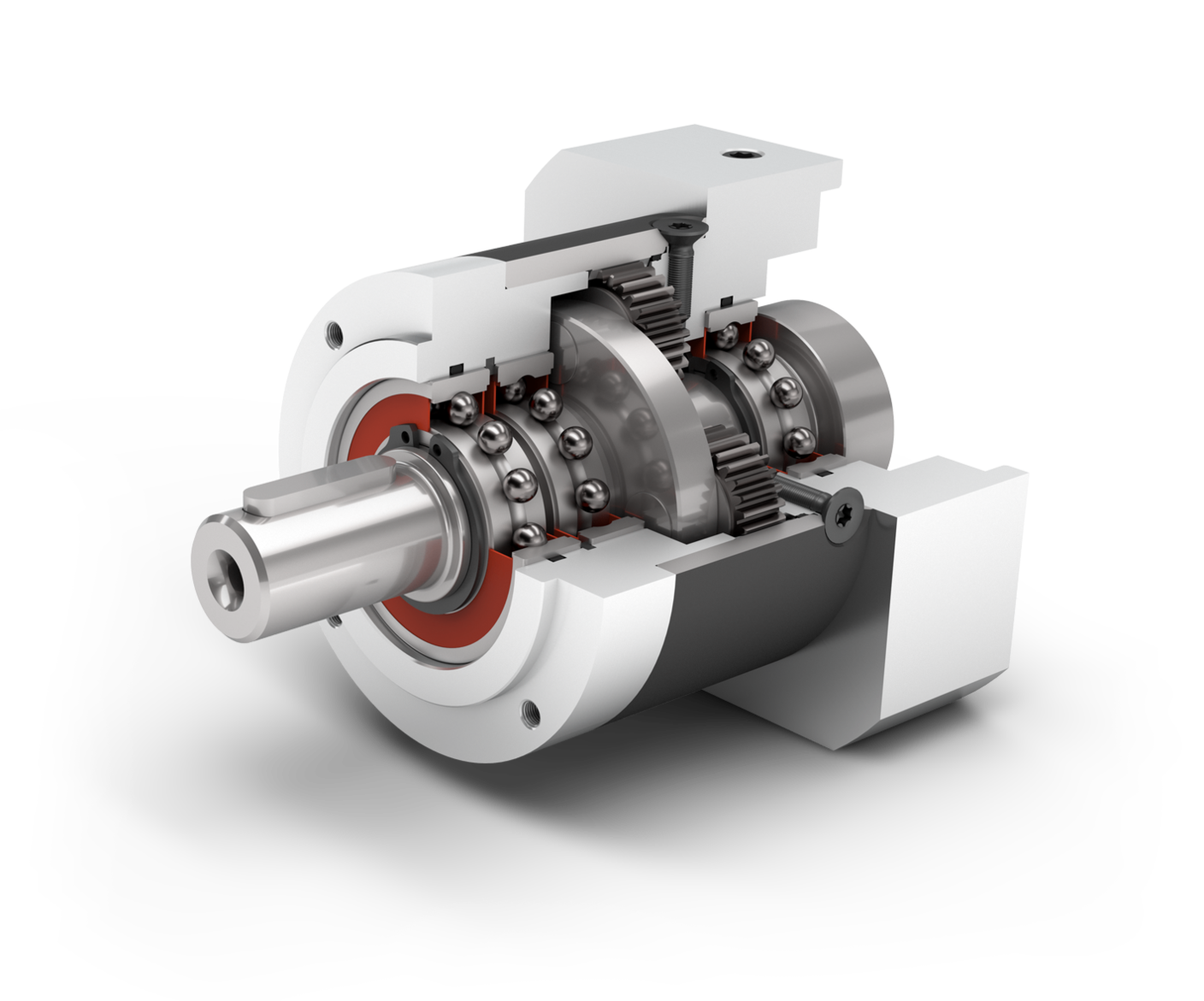

PLE Economy Line
Das PLE ist besonders leicht, leistungsstark und durch sein reibungsarmes Lagerkonzepts und der optimierten Schmierung für anspruchsvolle Produktionszyklen geeignet.

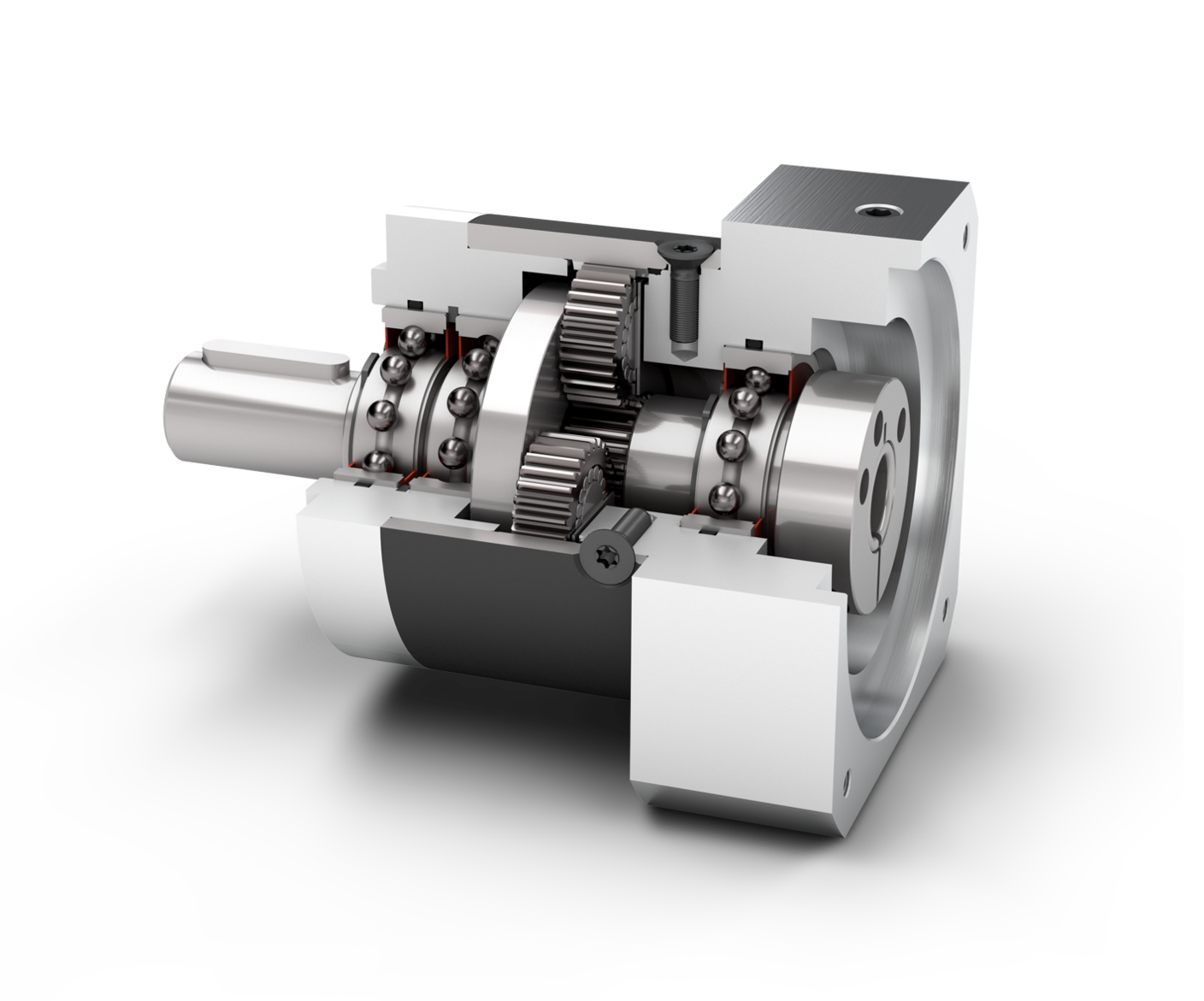

Getriebe mit rundem Abtriebsflansch
Das PLE ist besonders leicht, leistungsstark und durch sein reibungsarmes Lagerkonzepts und der optimierten Schmierung für anspruchsvolle Produktionszyklen geeignet.
PLE web rotation

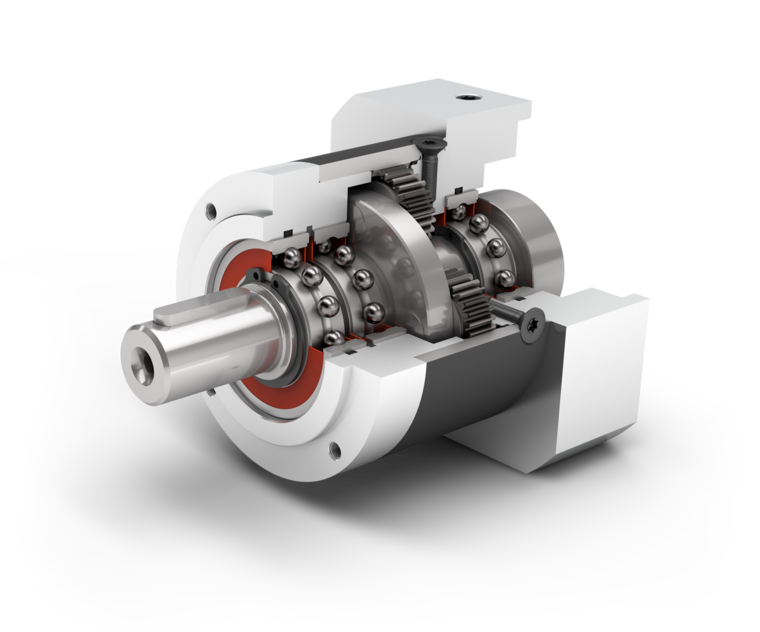

Das PLE ist unser Preis-Leistungs-Wunder. Es ist besonders leicht, leistungsstark und dank seines reibungsarmen Lagerkonzepts und der optimierten Schmierung dennoch für anspruchsvolle Produktionszyklen geeignet. Ein echtes Kraftpaket zu einem attraktiven und fairen Preis.

Features

  • Economy Line
  • Koaxialgetriebe
  • Geradverzahnt
  • Reibungsarme Rillenkugellager
  • Runder Abtriebsflansch
  • Hohe Übersetzungsvielfalt i=3 bis i=512
  • Drehrichtung gleichsinnig
  • Planetenträger in Scheibenausführung

Weitere Informationen

PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 Stufe
Übersetzungen 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 3, 4, 5, 8 3, 4, 5, 8 1
9, 12, 15, 16, 20, 25, 32, 40, 64 9, 12, 15, 16, 20, 25, 32, 40, 64 12, 15, 16, 20, 25, 32, 40, 64 12, 15, 16, 20, 25, 32, 40, 64 2
60, 80, 100, 120, 160, 200, 256, 320, 512 60, 80, 100, 120, 160, 200, 256, 320, 512 - - 3
Wirkungsgrad η % % 92 - 98 92 - 98
Betriebstemperatur min. / Betriebstemperatur max. Tmin / Tmax °C °F -25 / 90 -13 / 194
Schutzart IP54 IP54
Standard Verdrehspiel φ arcmin arcmin <15 - <22 <15 - <22 <10 - <15 <10 - <15 <7 - <11 <7 - <11 <7 - <11 <7 - <11 <6 - <9 <6 - <9
Verdrehsteifigkeit C2t Nm /arcmin lbf.in/arcmin 0.7 - 1.0 6 - 8 2.0 - 2.5 18 - 22 7.2 - 9.8 64 - 87 15.5 - 20.5 137 - 181 57.5 - 72.0 509 - 637
Getriebegewicht m kg lbm 0.4 - 0.5 0.8 - 1.2 0.9 - 1.3 1.9 - 2.8 2.1 - 3.2 4.7 - 7.0 5.8 - 9.5 12.7 - 21.0 17.3 - 23.5 38.2 - 51.7
Laufgeräusch LpA dB(A) dB(A) 58 58 58 58 60 60 65 65 70 70
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160
Maximale Radialkraft Fr max N lbf 200 45 700 157 1000 225 2000 450 5000 1124
Maximale Axialkraft Fa max N lbf 240 54 800 180 1450 326 3800 854 11000 2473
Maximales Kippmoment MK max Nm lbf.in 6 49 25 220 41 364 115 1018 474 4191
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160
Massenträgheitsmoment Antrieb J1 kgcm2 lbf.in.s210-4 0.022 - 0.033 0.195 - 0.292 0.085 - 0.149 0.752 - 1.319 0.359 - 0.654 3.177 - 5.788 1.378 - 2.361 12.196 - 20.897 3.502 - 11.999 30.995 - 106.200
Mittleres Leerlaufdrehmoment T0 Nm lbf.in 0.05 0.10 - 0.15 1 - 1 0.15 - 0.35 1 - 3 0.45 - 1.05 4 - 9 0.80 - 2.90 7 - 26
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 Stufe
Zyklusdrehmoment T2Z Nm lbf.in 5 - 15 44 - 133 15 - 40 133 - 354 38 - 115 336 - 1018 95 - 195 841 - 1726 400 - 450 3540 - 3983 1
8 - 20 66 - 177 18 - 44 159 - 389 50 - 130 443 - 1151 120 - 260 1062 - 2301 450 - 800 3983 - 7081 2
8 - 20 66 - 177 18 - 44 159 - 389 50 - 120 443 - 1062 120 - 260 1062 - 2301 - - 3
Maximales Drehmoment T2max Nm lbf.in 8 - 24 71 - 212 24 - 61 212 - 540 60 - 175 531 - 1549 152 - 310 1345 - 2744 450 - 720 3983 - 6373 1
12 - 32 106 - 283 28 - 70 248 - 620 80 - 192 708 - 1699 192 - 415 1699 - 3673 720 - 1280 6373 - 11329 2
12 - 32 106 - 283 28 - 70 248 - 620 80 - 192 708 - 1699 192 - 415 1699 - 3673 - - 3
Dauerdrehmoment T2D Nm lbf.in 4 - 13 31 - 111 13 - 24 111 - 212 32 - 84 283 - 743 80 - 165 708 - 1460 340 - 380 3009 - 3363 1
6 - 17 53 - 150 15 - 37 133 - 327 42 - 102 372 - 903 102 - 220 903 - 1947 380 - 680 3363 - 6019 2
6 - 17 53 - 150 15 - 37 133 - 327 42 - 102 372 - 903 102 - 220 903 - 1947 - - 3
Not-Aus Drehmoment T2Stop Nm lbf.in 22 - 36 195 - 319 60 - 80 531 - 708 150 - 220 1328 - 1947 340 - 500 3009 - 4425 800 - 900 7081 - 7966 1
27 - 40 239 - 354 80 - 88 708 - 779 190 - 260 1682 - 2301 380 - 520 3363 - 4602 900 - 1600 7966 - 14161 2
27 - 40 239 - 354 80 - 88 708 - 779 190 - 240 1682 - 2124 380 - 520 3363 - 4602 - - 3
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 Stufe
Dauerantriebsdrehzahl n1D min-1 rpm 5000 5000 4500 4500 3750 - 4000 3750 - 4000 2150 - 3500 2150 - 3500 1250 - 2200 1250 - 2200 1
5000 5000 4500 4500 4000 4000 2650 - 3500 2650 - 3500 1850 - 3000 1850 - 3000 2
5000 5000 4500 4500 4000 4000 3500 3500 - - 3
Max. mechanische Antriebsdrehzahl n1max min-1 rpm 18000 18000 13000 13000 7000 7000 6500 6500 6500 6500

Vielfältige Abtriebswellen

  • Abtriebswelle mit Passfeder
  • Glatte Abtriebswelle

Schmierung

  • Standard Schmierung
  • Lebensmitteltaugliche Schmierung
  • Tieftemperatur Schmierung

Oberfläche

  • Standard Oberfläche
  • Lackierte Oberfläche

Optimierte Spannsysteme

  • Massenträgheitsoptimiertes Spannsystem
  • Spannsystem für große Motorwellendurchmesser

Antrieb

  • Motoranpassung
  • Keine Motoranpassung - Universalflansch
  • Keine Motoranpassung – Antriebswelle
PLE 040 PLE 060 PLE 080 PLE 120 PLE 160 Stufe
Wellendurchmesser Abtrieb D3 mm in 10 0.394 14 0.551 20 0.787 25 0.984 40 1.575
Zentrierbunddurchmesser Abtrieb D5 mm in 26 1.024 40 1.575 60 2.362 80 3.150 130 5.118
Gehäusedurchmesser D6 mm in 40 1.575 60 2.362 80 3.150 115 4.528 160 6.299
Gesamtlänge L1 mm in 88.5 3.484 106.0 4.173 133.5 5.256 176.5 6.949 255.5 10.059 1
106.5 4.193 118.5 4.665 150.5 5.925 204.0 8.032 305.0 12.008 2
114.0 4.488 131.0 5.157 168.5 6.634 231.5 9.114 - - 3
Wellenlänge Abtrieb L3 mm in 26 1.024 35 1.378 40 1.575 55 2.165 87 3.425

Downloads

Produktkatalog: PLE
Herunterladen
Betriebsanleitung
Herunterladen
Anbauanleitung: PLE
Herunterladen



Konfigurieren Sie Ihr PLE-Getriebe hier

Den TDF Tec Data Finder haben wir entwickelt, damit Sie Ihr passendes PLE Planetengetriebe mit wenigen Klicks konfigurieren können. Dafür bekommen Sie im TDF alle relevanten Daten, technische Informationen und CAD-Modelle. Selbstverständlich abgestimmt an Ihren Motorflansch.

GETRIEBE KONFIGURIEREN
