– Präzisions-Planetengetriebe

PSBN

Baugröße

Zum Tec Data Finder

Nutzen Sie unseren Tec Data Finder (TDF) um Ihr Getriebe zu konfigurieren und bei Bedarf direkt anzufragen.

Zu den Downloads

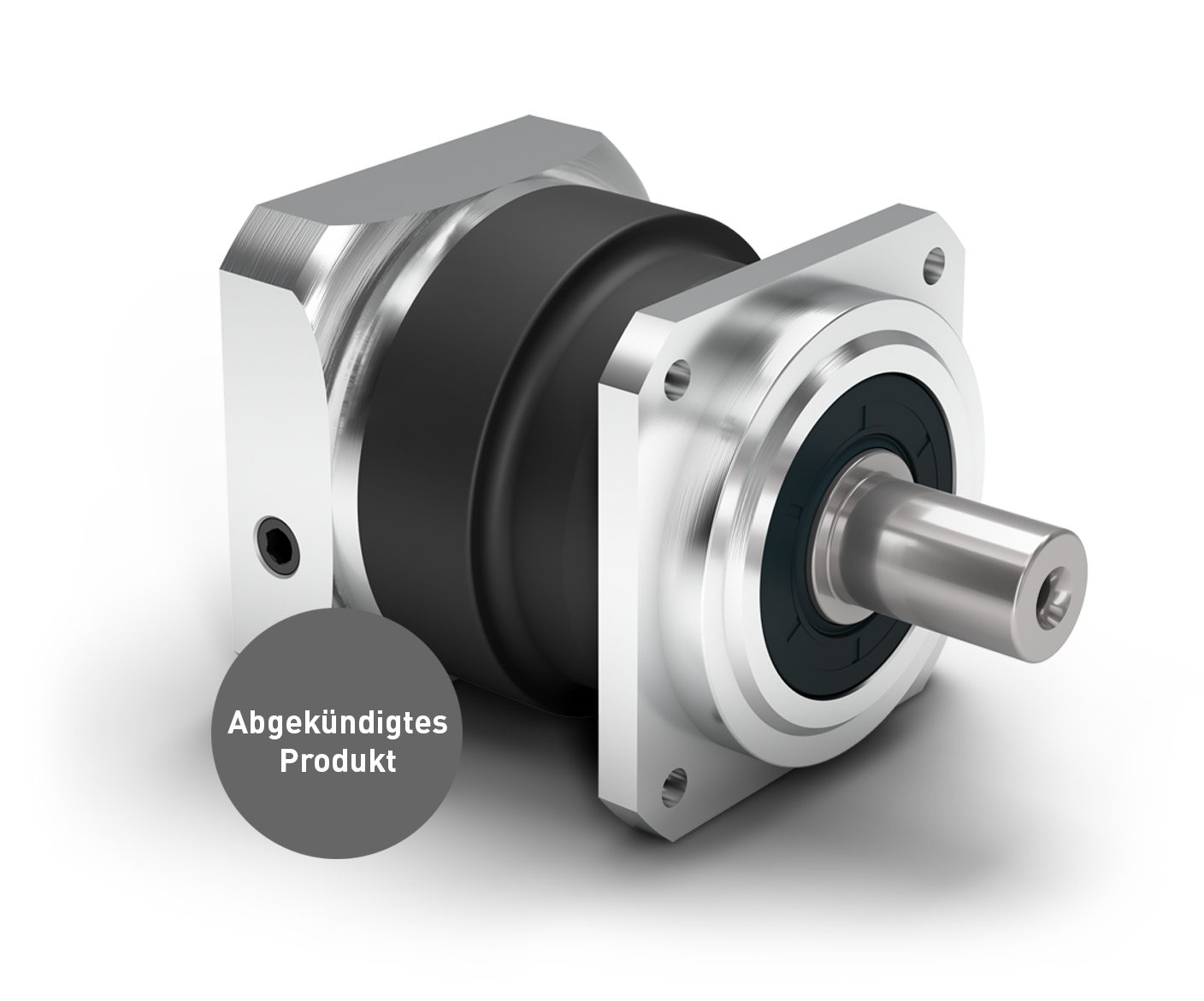

Unser PSBN ist die ideale Kombination aus Präzisions-Planetengetriebe und effizienter Lagertechnologie. Es wurde speziell entwickelt, um bei hoher Drehzahl die maximale Performance zu erreichen. Durch die Schrägverzahnung arbeitet es besonders homogen – und ist überdurchschnittlich leise.

Features

Precision Line
Koaxialgetriebe
Schrägverzahnt
Verstärkte Rillenkugellager
Radialwellendichtring
Quadratischer Abtriebsflansch
Drehrichtung gleichsinnig
Planetenträger in Käfigausführung

Weitere Informationen

Metrisch Imperial

Technische Daten Optionen Geometrie

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142	Stufe
Übersetzungen			3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10					1
Übersetzungen			12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100					2
Wirkungsgrad	η	% %	96 - 98 96 - 98
Betriebstemperatur min. / Betriebstemperatur max.	T_min / T_max	°C °F	-25 / 90 -13 / 194
Schutzart			IP65 IP65
Standard Verdrehspiel	φ	arcmin arcmin	<6 - <8 <6 - <8	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
Reduziertes Verdrehspiel	φ	arcmin arcmin	<4 - <6 <4 - <6	<2 <2	<1 <1	<1 <1	<1 <1
Verdrehsteifigkeit	C_2t	Nm /arcmin lb_f.in/arcmin	1.4 - 2.0 12 - 18	4.1 - 5.1 36 - 45	10.3 - 13.0 91 - 115	26.0 - 34.5 230 - 305	58.0 - 73.0 513 - 646
Getriebegewicht	m	kg lb_m	0.8 - 1.1 1.7 - 2.5	1.6 - 2.3 3.6 - 5.2	3.3 - 3.6 7.4 - 7.9	5.6 - 7.3 12.4 - 16.0	13.2 - 15.5 29.0 - 34.1
Laufgeräusch	L_pA	dB(A) dB(A)	56 56	57 57	58 58	63 63	66 66

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142
Maximale Radialkraft	F_{r max}	N lb_f	830 187	1600 360	3100 697	4500 1012	9500 2136
Maximale Axialkraft	F_{a max}	N lb_f	800 180	1500 337	2800 629	4500 1012	9600 2158
Maximales Kippmoment	M_{K max}	Nm lb_f.in	42 373	109 961	251 2222	442 3916	1314 - 1329 11633 - 11759

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142
Massenträgheitsmoment Antrieb	J₁	kgcm² lb_f.in.s²10^-4	0.096 - 0.133 0.850 - 1.177	0.146 - 0.283 1.292 - 2.505	0.146 - 0.895 1.292 - 7.921	0.431 - 2.941 3.815 - 26.030	1.131 - 14.440 10.010 - 127.805
Mittleres Leerlaufdrehmoment	T₀	Nm lb_f.in	0.15 - 0.25 1 - 2	0.20 - 0.60 2 - 5	0.25 - 1.20 2 - 11	0.45 - 2.40 4 - 21	0.65 - 6.60 6 - 58

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142	Stufe
Zyklusdrehmoment	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	54 - 80 478 - 708	135 - 180 1195 - 1593	270 - 470 2390 - 4160	1
Zyklusdrehmoment	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	54 - 80 478 - 708	135 - 180 1195 - 1593	270 - 470 2390 - 4160	2
Maximales Drehmoment	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	86 - 128 761 - 1133	215 - 285 1903 - 2522	435 - 700 3850 - 6196	1
Maximales Drehmoment	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	86 - 128 761 - 1133	215 - 285 1903 - 2522	435 - 750 3850 - 6638	2
Dauerdrehmoment	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	45 - 68 398 - 602	114 - 153 1009 - 1354	255 - 395 2257 - 3496	1
Dauerdrehmoment	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	45 - 68 398 - 602	114 - 153 1009 - 1354	255 - 395 2257 - 3496	2
Not-Aus Drehmoment	T_2Stop	Nm lb_f.in	24 - 48 212 - 425	52 - 130 460 - 1151	121 - 280 1071 - 2478	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	1
Not-Aus Drehmoment	T_2Stop	Nm lb_f.in	24 - 48 212 - 425	52 - 150 460 - 1328	121 - 300 1071 - 2655	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	2

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142	Stufe
Dauerantriebsdrehzahl	n_1D	min^-1 rpm	4300 - 5000 4300 - 5000	4450 - 4500 4450 - 4500	3050 - 4000 3050 - 4000	2100 - 3500 2100 - 3500	1450 - 3000 1450 - 3000	1
Dauerantriebsdrehzahl	n_1D	min^-1 rpm	4900 - 5000 4900 - 5000	4500 4500		3600 - 4000 3600 - 4000	2500 - 3500 2500 - 3500	2
Max. mechanische Antriebsdrehzahl	n_1max	min^-1 rpm	10000 10000	10000 10000	10000 10000	8500 - 10000 8500 - 10000	6500 - 8500 6500 - 8500

Vielfältige Abtriebswellen

Abtriebswelle mit Passfeder
Glatte Abtriebswelle

Verdrehspiel

Standard Verdrehspiel
Reduziertes Verdrehspiel

Schmierung

Standard Schmierung
Lebensmitteltaugliche Schmierung

Oberfläche

Standard Oberfläche
Lackierte Oberfläche

Optimierte Spannsysteme

Massenträgheitsoptimiertes Spannsystem
Spannsystem für große Motorwellendurchmesser

Antrieb

Motoranpassung

			PSBN 055	PSBN 070	PSBN 090	PSBN 115	PSBN 142	Stufe
Wellendurchmesser Abtrieb	D3	mm in	13 0.512	16 0.630	22 0.866	32 1.260	40 1.575
Zentrierbunddurchmesser Abtrieb	D5	mm in	50 1.969	50 1.969	80 3.150	110 4.331	130 5.118
Flanschquerschnitt Abtrieb	Q1	mm in	55 2.165	60 2.362	90 3.543	115 4.528	140 5.512
Gesamtlänge	L1	mm in	93.5 3.681	116.5 4.587	140.5 5.531	182.5 7.185	248.0 9.764	1
Gesamtlänge	L1	mm in	117.0 4.606	145.0 5.709	163.0 6.417	204.5 8.051	279.0 10.984	2
Wellenlänge Abtrieb	L3	mm in	26 1.024	37 1.457	48 1.890	65 2.559	97 3.819
