– Redutor planetário série de precisão

PSBN

Tamanho

Acesse o Tec Data Finder

Use nosso Tec Data Finder (TDF) para configurar seu redutor e se necessário solicitar um orçamento.

PSBN small gearbox
PSBN precision gearbox
PSBN gearbox
PSBN Neugart
PSBN gearbox web rotation

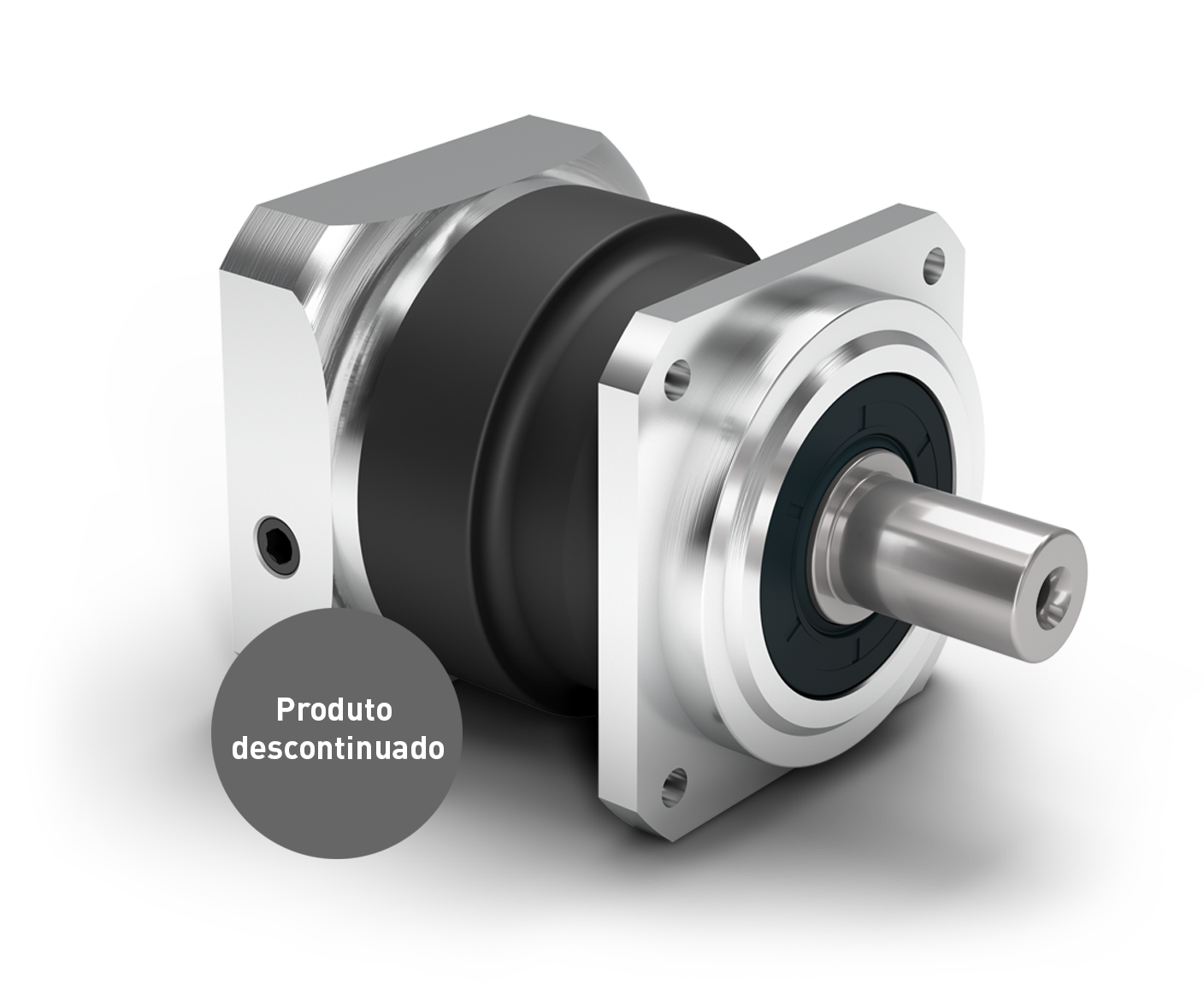

Nosso PSBN é a combinação ideal de redutores planetários de precisão e tecnologia eficiente de rolamentos, tendo sido especialmente desenvolvido para atingir o máximo desempenho em altas velocidades. Graças à engrenagem helicoidal, opera de forma particularmente homogênea e é mais silencioso do que a média.

Funcionalidades

  • Precision Line
  • Redutores coaxiais
  • Engrenagem helicoidal
  • Rolamentos rígidos de esferas reforçados
  • Vedação radial do eixo
  • Flange de saída quadrado
  • Sentido de rotação no mesmo sentido
  • Portador planetário com design de gaiola

Dados técnicos

PSBN 055 PSBN 070 PSBN 090 PSBN 115 PSBN 142 Fase
Redução 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 1
12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 2
Nível de eficiência η % % 96 - 98 96 - 98
Temperatura de operação mínima / Temperatura de operação máxima Tmin / Tmax °C °F -25 / 90 -13 / 194
Grau de proteção IP65 IP65
Folga padrão φ arcmin arcmin <6 - <8 <6 - <8 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5
Folga reduzida φ arcmin arcmin <4 - <6 <4 - <6 <2 <2 <1 <1 <1 <1 <1 <1
Rigidez de torção C2t Nm /arcmin lbf.in/arcmin 1.4 - 2.0 12 - 18 4.1 - 5.1 36 - 45 10.3 - 13.0 91 - 115 26.0 - 34.5 230 - 305 58.0 - 73.0 513 - 646
Peso do Redutor m kg lbm 0.8 - 1.1 1.7 - 2.5 1.6 - 2.3 3.6 - 5.2 3.3 - 3.6 7.4 - 7.9 5.6 - 7.3 12.4 - 16.0 13.2 - 15.5 29.0 - 34.1
Ruído de funcionamento LpA dB(A) dB(A) 56 56 57 57 58 58 63 63 66 66
PSBN 055 PSBN 070 PSBN 090 PSBN 115 PSBN 142
Força radial máxima Fr max N lbf 830 187 1600 360 3100 697 4500 1012 9500 2136
Força axial máxima Fa max N lbf 800 180 1500 337 2800 629 4500 1012 9600 2158
Torque máximo de inclinação MK max Nm lbf.in 42 373 109 961 251 2222 442 3916 1314 - 1329 11633 - 11759
PSBN 055 PSBN 070 PSBN 090 PSBN 115 PSBN 142
Momento de inércia de entrada J1 kgcm2 lbf.in.s210-4 0.096 - 0.133 0.850 - 1.177 0.146 - 0.283 1.292 - 2.505 0.146 - 0.895 1.292 - 7.921 0.431 - 2.941 3.815 - 26.030 1.131 - 14.440 10.010 - 127.805
Torque médio estático T0 Nm lbf.in 0.15 - 0.25 1 - 2 0.20 - 0.60 2 - 5 0.25 - 1.20 2 - 11 0.45 - 2.40 4 - 21 0.65 - 6.60 6 - 58
PSBN 055 PSBN 070 PSBN 090 PSBN 115 PSBN 142 Fase
Torque de ciclo T2Z Nm lbf.in 14 - 18 119 - 159 28 - 40 248 - 354 54 - 80 478 - 708 135 - 180 1195 - 1593 270 - 470 2390 - 4160 1
14 - 18 119 - 159 28 - 40 248 - 354 54 - 80 478 - 708 135 - 180 1195 - 1593 270 - 470 2390 - 4160 2
Torque máximo T2max Nm lbf.in 21 - 28 186 - 248 44 - 64 389 - 566 86 - 128 761 - 1133 215 - 285 1903 - 2522 435 - 700 3850 - 6196 1
21 - 28 186 - 248 44 - 64 389 - 566 86 - 128 761 - 1133 215 - 285 1903 - 2522 435 - 750 3850 - 6638 2
Torque contínuo T2D Nm lbf.in 11 - 15 97 - 133 23 - 34 204 - 301 45 - 68 398 - 602 114 - 153 1009 - 1354 255 - 395 2257 - 3496 1
11 - 15 97 - 133 23 - 34 204 - 301 45 - 68 398 - 602 114 - 153 1009 - 1354 255 - 395 2257 - 3496 2
Torque de parada de emergência T2Stop Nm lbf.in 24 - 48 212 - 425 52 - 130 460 - 1151 121 - 280 1071 - 2478 295 - 650 2611 - 5753 600 - 1650 5310 - 14604 1
24 - 48 212 - 425 52 - 150 460 - 1328 121 - 300 1071 - 2655 295 - 650 2611 - 5753 600 - 1650 5310 - 14604 2
PSBN 055 PSBN 070 PSBN 090 PSBN 115 PSBN 142 Fase
Velocidade de acionamento contínuo n1D min-1 rpm 4300 - 5000 4300 - 5000 4450 - 4500 4450 - 4500 3050 - 4000 3050 - 4000 2100 - 3500 2100 - 3500 1450 - 3000 1450 - 3000 1
4900 - 5000 4900 - 5000 4500 4500 3600 - 4000 3600 - 4000 2500 - 3500 2500 - 3500 2
Velocidad mecánica máxima de accionamiento n1max min-1 rpm 10000 10000 10000 10000 10000 10000 8500 - 10000 8500 - 10000 6500 - 8500 6500 - 8500

Eixos de saída variados

  • Eixo de saída com chaveta
  • Eixo de saída liso

Folga

  • Folga padrão
  • Folga reduzida

Lubrifi cação

  • Lubrificação padrão
  • Lubrificação de grau alimentício

Superficie

  • Superficie padrão
  • Superfície laqueada

Sistemas de fixação otimizados

  • Sistema de fixação otimizado para inércia
  • Sistema de fixação para grandes diâmetros de eixo do motor

Acionamento

  • Adaptação do motor
PSBN 055 PSBN 070 PSBN 090 PSBN 115 PSBN 142 Fase
Diâmetro do eixo saída D3 mm in 13 0.512 16 0.630 22 0.866 32 1.260 40 1.575
Diâmetro de centragem de saída D5 mm in 50 1.969 50 1.969 80 3.150 110 4.331 130 5.118
Comprimento do flange de saído Q1 mm in 55 2.165 60 2.362 90 3.543 115 4.528 140 5.512
Comprimento total L1 mm in 93.5 3.681 116.5 4.587 140.5 5.531 182.5 7.185 248.0 9.764 1
117.0 4.606 145.0 5.709 163.0 6.417 204.5 8.051 279.0 10.984 2
Comprimento do eixo saída L3 mm in 26 1.024 37 1.457 48 1.890 65 2.559 97 3.819

Downloads

Catálogo de produtos: PSBN
Transferir
Manual de instruções
Transferir
Instruções de montagem: PSBN
Transferir



Configure aqui o seu redutor de PSBN

Desenvolvemos o TDF Tec Data Finder para que você possa configurar seu redutor planetário PSBN adequado com apenas alguns cliques: no TDF você receberá todos os dados relevantes, informações técnicas e modelos CAD, em função do flange do seu motor, é claro.

CONFIGURAR CAIXA DE VELOCIDADES
