Réducteur planétaire de précision

PSBN

Taille

Accéder au Tec Data Finder

Utilisez notre Tec Data Finder (TDF) pour configurer vos réducteurs et, si nécessaire, soumettre directement vos demandes.

rotation

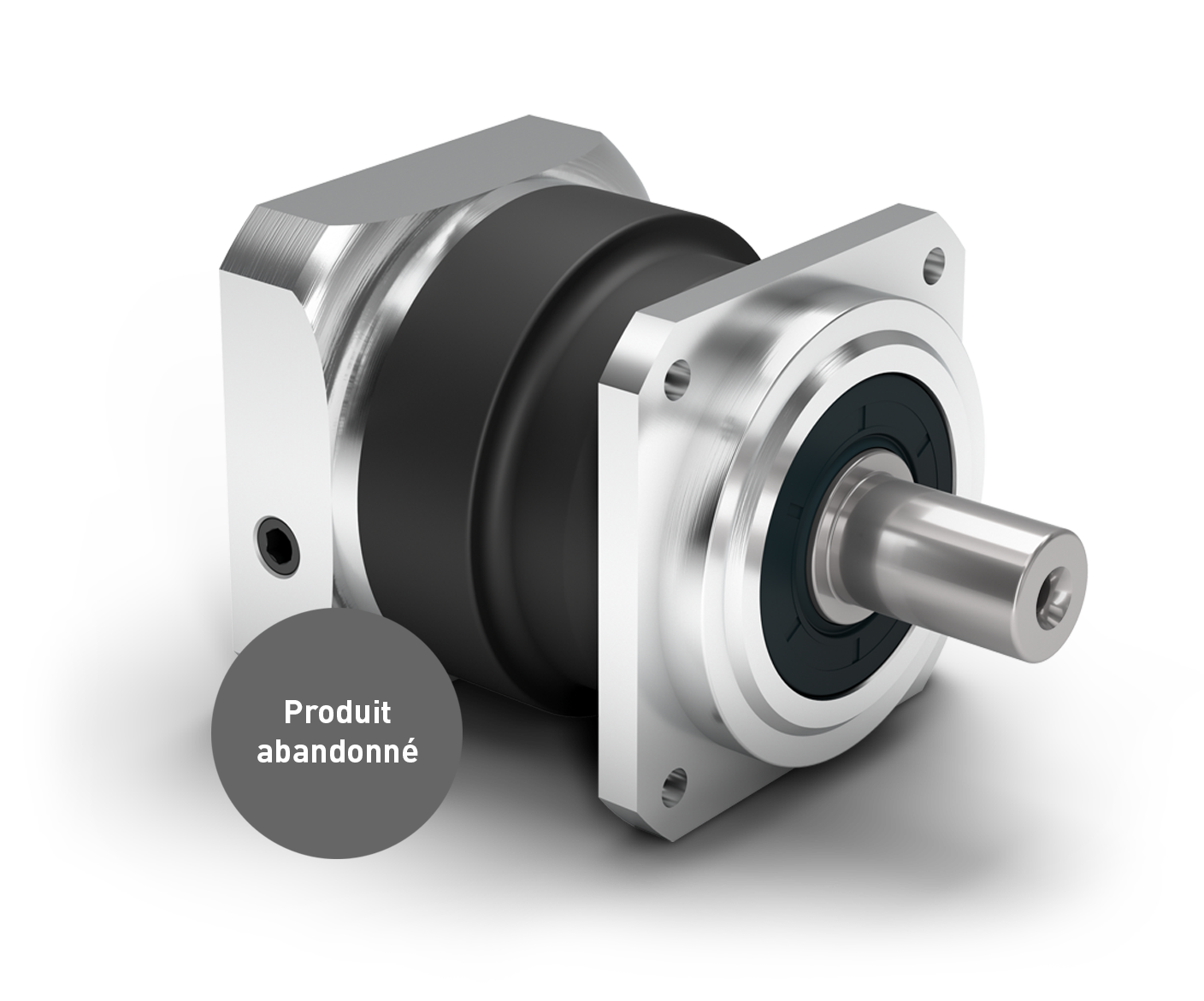

Notre PSBN est la combinaison idéale de réducteur planétaire de précision et de technologie de palier efficace. Il a été spécialement développé pour atteindre une performance maximale à un régime élevé. Grâce à sa denture hélicoïdale, son fonctionnement est particulièrement homogène – et plus silencieux que la moyenne.

Caractéristiques

  • Precision Line
  • Réducteur coaxial
  • Denture hélicoïdale
  • Roulements à billes à gorge renforcés
  • Bague d'étanchéité radiale pour arbres
  • Bride de sortie carrée
  • Sens de rotation identique
  • Porte-satellites en exécution à cage

Plus d'informations

PSBN 070 PSBN 090 PSBN 115 PSBN 142 Étage
Rapports 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 1
12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 2
Rendement à pleine charge η % % 96 - 98 96 - 98
Température d’utilisation mini / Température d’utilisation maxi Tmin / Tmax °C °F -25 / 90 -13 / 194
Classe de protection IP65 IP65
Jeu standard jt arcmin arcmin <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5 <3 - <5
Jeu réduit jt arcmin arcmin <2 <2 <1 <1 <1 <1 <1 <1
Rigidité torsionnelle cg Nm /arcmin lbf.in/arcmin 4.1 - 5.1 36 - 45 9.3 - 12.8 82 - 113 22.5 - 33.0 199 - 292 57.5 - 73.0 509 - 646
Poids du réducteur mG kg lbm 1.4 - 2.1 3.0 - 4.6 2.7 - 3.4 6.0 - 7.4 5.4 - 6.7 11.8 - 14.7 13.2 - 15.2 29.0 - 33.5
Niveau sonore Qg dB(A) dB(A) 57 57 58 58 63 63 66 66
PSBN 070 PSBN 090 PSBN 115 PSBN 142
Force radiale pour 20.000 h / Force radiale pour 30 000 h Fr 20.000 h / Fr 30.000 h N lbf 850 - 1000 191 - 225 1700 - 1900 382 - 427 2000 - 2300 450 - 517 3700 - 5800 832 - 1304
Force axiale pour 20 000 h / Force axiale pour 30 000 h Fa 20.000 h / Fa 30.000 h N lbf 1300 - 1500 292 - 337 2500 - 3000 562 - 674 3700 - 4400 832 - 989 7700 - 9400 1731 - 2113
Couple de renversement pour 20.000 h MK 20.000 h Nm lbf.in 68 601 154 1362 226 2001 581 - 811 5143 - 7179
PSBN 070 PSBN 090 PSBN 115 PSBN 142
Moment d’inertie de masse J kgcm2 lbf.in.s210-4 0.123 - 0.260 1.089 - 2.301 0.124 - 0.785 1.097 - 6.948 0.321 - 2.650 2.841 - 23.454 0.841 - 14.440 7.443 - 127.805
PSBN 070 PSBN 090 PSBN 115 PSBN 142 Étage
Couple de sortie nominal T2N Nm lbf.in 28 - 40 248 - 354 54 - 80 478 - 708 135 - 180 1195 - 1593 305 - 470 2699 - 4160 1
28 - 40 248 - 354 54 - 80 478 - 708 135 - 180 1195 - 1593 305 - 470 2699 - 4160 2
Couple de sortie maxi T2max Nm lbf.in 45 - 64 398 - 566 86 - 128 761 - 1133 216 - 288 1912 - 2549 488 - 752 4319 - 6656 1
45 - 64 398 - 566 86 - 128 761 - 1133 216 - 288 1912 - 2549 488 - 752 4319 - 6656 2
Couple d'arrêt d’urgence T2Stop Nm lbf.in 80 - 130 708 - 1151 175 - 280 1549 - 2478 340 - 650 3009 - 5753 600 - 1650 5310 - 14604 1
80 - 150 708 - 1328 175 - 300 1549 - 2655 340 - 650 3009 - 5753 600 - 1650 5310 - 14604 2
PSBN 070 PSBN 090 PSBN 115 PSBN 142
Vitesse d’entrée thermique moyenne à T2N et S1 n1N min-1 rpm 3400 - 5000 3400 - 5000 3200 - 5000 3200 - 5000 2700 - 4500 2700 - 4500 1450 - 4000 1450 - 4000
Vitesse d’entrée mécanique maxi n1Limit min-1 rpm 14000 14000 10000 - 14000 10000 - 14000 8500 - 10000 8500 - 10000 6500 - 8500 6500 - 8500

Arbres de sortie les plus divers

  • Arbre de sortie avec rainure de clavette
  • Arbre de sortie lisse

Jeu

  • Jeu standard
  • Jeu réduit

Lubrifiant

  • Lubrifiant standard
  • Lubrifiant industrie alimentaire
  • Lubrifiant basse température

Systèmes de serrage optimisés

  • Accouplement à inertie de masse optimisée
  • Accouplement pour arbre du moteur de grand diamètre

Entraînement

  • Adaptation moteur
PSBN 070 PSBN 090 PSBN 115 PSBN 142 Étage
Diamètre de l’arbre de sortie D3 mm in 16 0.630 22 0.866 32 1.260 40 1.575
Diamètre de centrage en sortie D5 mm in 50 1.969 80 3.150 110 4.331 130 5.118
Section transversale de la bride en sortie Q1 mm in 60 2.362 90 3.543 115 4.528 140 5.512
Longueur hors tout L1 mm in 116.5 4.587 140.5 5.531 182.5 7.185 247.5 9.744 1
145.0 5.709 162.5 6.398 204.0 8.032 279.0 10.984 2
Longueur de l’arbre en sortie L3 mm in 37 1.457 48 1.890 65 2.559 97 3.819

Téléchargements

Catalogue de produits : PSBN
Manuel d'instruction
Instructions de montage: PSBN



Configurez votre réducteur de PSBN ici

Nous avons développé le TDF Tec Data Finder pour que vous puissiez configurer un réducteur planétaire PSBN adapté à vos besoins en quelques clics. Pour cela, le TDF vous fournit l'ensemble des données, informations techniques et modèles de CAO pertinents. Le tout bien évidemment compatible avec la bride de votre moteur.
