PSBN
Taglia
Vai al Tec Data FinderAvvaletevi del nostro Tec Data Finder (TDF) per configurare il vostro riduttore e in caso di bisogno per inoltrare direttamente richieste.

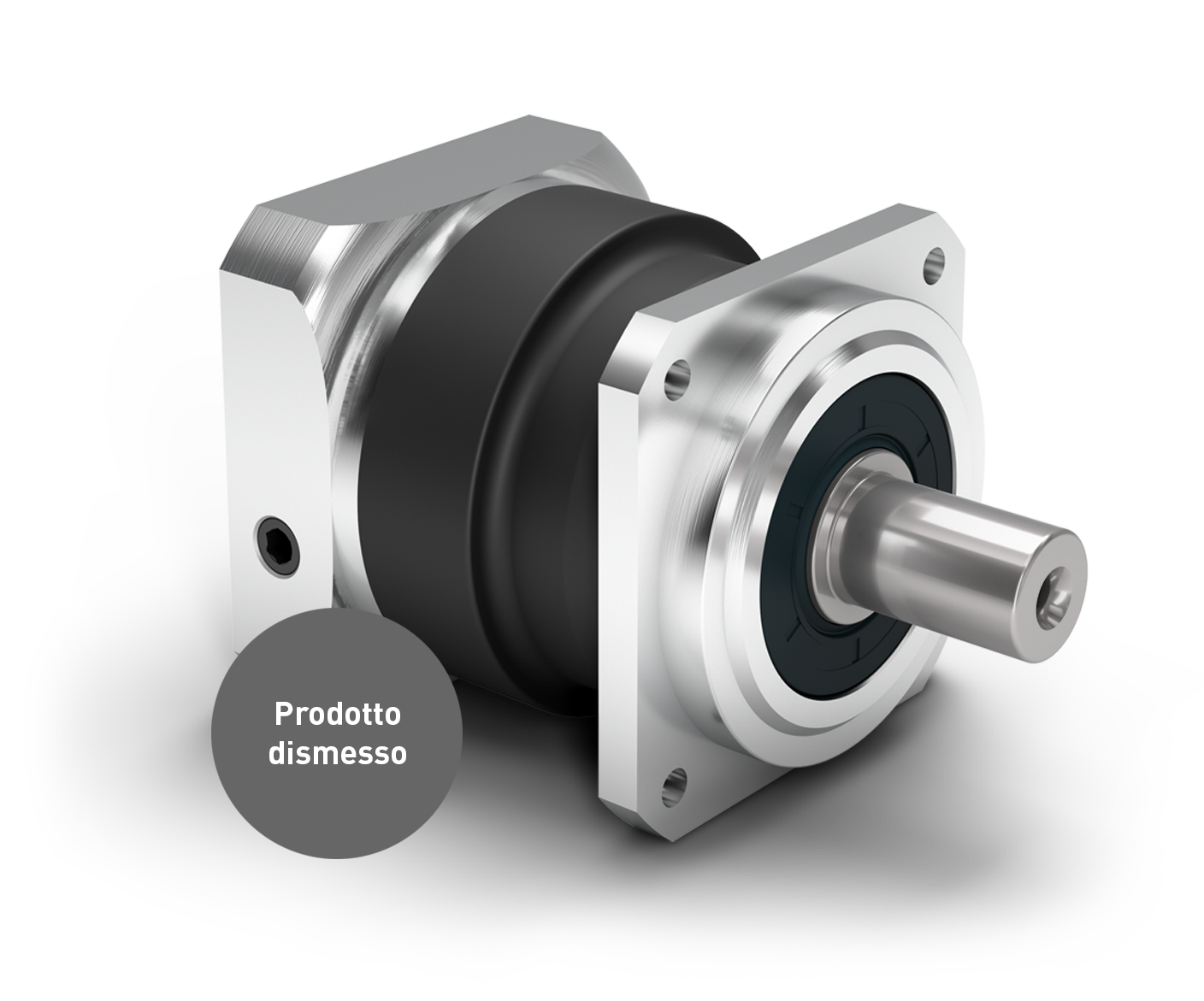

Il nostro riduttore PSBN unisce le caratteristiche dei riduttori epicicloidali di precisione e l'efficienza della tecnologia dei cuscinetti. È stato appositamente progettato per raggiungere la massima performance con un numero di giri elevato. Grazie alla dentatura obliqua, questo riduttore funziona in modo particolarmente omogeneo e la sua silenziosità è superiore alla media.
Caratteristiche
-
Precision Line
-
Riduttori coassiali
-
A dentatura elicoidale
-
Cuscinetti a sfere rinforzati
-
Anello di tenuta per albero radiale
-
Flangia di uscita quadrata
-
Senso di rotazione nella stessa direzione
-
Gabbia portasatelliti
Ulteriori informazioni
| PSBN 055 | PSBN 070 | PSBN 090 | PSBN 115 | PSBN 142 | Fase | |||
|---|---|---|---|---|---|---|---|---|
| Rapporto di riduzione | 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 | 1 | ||||||
| 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 | 2 | |||||||
| Tendimento | η | % % | 96 - 98 96 - 98 | |||||
| Temperatura di esercizio min. / Temperatura di esercizio max. | Tmin / Tmax | °C °F | -25 / 90 -13 / 194 | |||||
| Grado di protezione | IP65 IP65 | |||||||
| Gioco standard | φ | arcmin arcmin | <6 - <8 <6 - <8 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | |
| Gioco ridotto | φ | arcmin arcmin | <4 - <6 <4 - <6 | <2 <2 | <1 <1 | <1 <1 | <1 <1 | |
| Rigidità torsionale | C2t | Nm /arcmin lbf.in/arcmin | 1.4 - 2.0 12 - 18 | 4.1 - 5.1 36 - 45 | 10.3 - 13.0 91 - 115 | 26.0 - 34.5 230 - 305 | 58.0 - 73.0 513 - 646 | |
| Peso del riduttore | m | kg lbm | 0.8 - 1.1 1.7 - 2.5 | 1.6 - 2.3 3.6 - 5.2 | 3.3 - 3.6 7.4 - 7.9 | 5.6 - 7.3 12.4 - 16.0 | 13.2 - 15.5 29.0 - 34.1 | |
| Rumorosità | LpA | dB(A) dB(A) | 56 56 | 57 57 | 58 58 | 63 63 | 66 66 | |
| PSBN 055 | PSBN 070 | PSBN 090 | PSBN 115 | PSBN 142 | |||
|---|---|---|---|---|---|---|---|
| Forza radiale massima | Fr max | N lbf | 830 187 | 1600 360 | 3100 697 | 4500 1012 | 9500 2136 |
| Forza assiale massima | Fa max | N lbf | 800 180 | 1500 337 | 2800 629 | 4500 1012 | 9600 2158 |
| Momento di ribaltamento massimo | MK max | Nm lbf.in | 42 373 | 109 961 | 251 2222 | 442 3916 | 1314 - 1329 11633 - 11759 |
| PSBN 055 | PSBN 070 | PSBN 090 | PSBN 115 | PSBN 142 | |||
|---|---|---|---|---|---|---|---|
| Momento d'inerzia della massa in ingresso | J1 | kgcm2 lbf.in.s210-4 | 0.096 - 0.133 0.850 - 1.177 | 0.146 - 0.283 1.292 - 2.505 | 0.146 - 0.895 1.292 - 7.921 | 0.431 - 2.941 3.815 - 26.030 | 1.131 - 14.440 10.010 - 127.805 |
| Coppia a vuoto media | T0 | Nm lbf.in | 0.15 - 0.25 1 - 2 | 0.20 - 0.60 2 - 5 | 0.25 - 1.20 2 - 11 | 0.45 - 2.40 4 - 21 | 0.65 - 6.60 6 - 58 |
| PSBN 055 | PSBN 070 | PSBN 090 | PSBN 115 | PSBN 142 | Fase | |||
|---|---|---|---|---|---|---|---|---|
| Coppia del ciclo | T2Z | Nm lbf.in | 14 - 18 119 - 159 | 28 - 40 248 - 354 | 54 - 80 478 - 708 | 135 - 180 1195 - 1593 | 270 - 470 2390 - 4160 | 1 |
| 14 - 18 119 - 159 | 28 - 40 248 - 354 | 54 - 80 478 - 708 | 135 - 180 1195 - 1593 | 270 - 470 2390 - 4160 | 2 | |||
| Coppia massima | T2max | Nm lbf.in | 21 - 28 186 - 248 | 44 - 64 389 - 566 | 86 - 128 761 - 1133 | 215 - 285 1903 - 2522 | 435 - 700 3850 - 6196 | 1 |
| 21 - 28 186 - 248 | 44 - 64 389 - 566 | 86 - 128 761 - 1133 | 215 - 285 1903 - 2522 | 435 - 750 3850 - 6638 | 2 | |||
| Coppia continua | T2D | Nm lbf.in | 11 - 15 97 - 133 | 23 - 34 204 - 301 | 45 - 68 398 - 602 | 114 - 153 1009 - 1354 | 255 - 395 2257 - 3496 | 1 |
| 11 - 15 97 - 133 | 23 - 34 204 - 301 | 45 - 68 398 - 602 | 114 - 153 1009 - 1354 | 255 - 395 2257 - 3496 | 2 | |||
| Coppia di emergenza | T2Stop | Nm lbf.in | 24 - 48 212 - 425 | 52 - 130 460 - 1151 | 121 - 280 1071 - 2478 | 295 - 650 2611 - 5753 | 600 - 1650 5310 - 14604 | 1 |
| 24 - 48 212 - 425 | 52 - 150 460 - 1328 | 121 - 300 1071 - 2655 | 295 - 650 2611 - 5753 | 600 - 1650 5310 - 14604 | 2 |
| PSBN 055 | PSBN 070 | PSBN 090 | PSBN 115 | PSBN 142 | Fase | |||
|---|---|---|---|---|---|---|---|---|
| Velocità di azionamento continuo | n1D | min-1 rpm | 4300 - 5000 4300 - 5000 | 4450 - 4500 4450 - 4500 | 3050 - 4000 3050 - 4000 | 2100 - 3500 2100 - 3500 | 1450 - 3000 1450 - 3000 | 1 |
| 4900 - 5000 4900 - 5000 | 4500 4500 | 3600 - 4000 3600 - 4000 | 2500 - 3500 2500 - 3500 | 2 | ||||
| Velocità meccanica massima in ingresso | n1max | min-1 rpm | 10000 10000 | 10000 10000 | 10000 10000 | 8500 - 10000 8500 - 10000 | 6500 - 8500 6500 - 8500 | |
Svariate versioni dell'albero di uscita
-
Albero di uscita con chiavetta
-
Albero di uscita liscio
Gioco torsionale
-
Gioco standard
-
Gioco ridotto
Lubrificazione
-
Lubrificazione standard
-
Lubrificazione per uso alimentare
Superficie
-
Trattamento standard
-
Superficie verniciata
Calettatori ottimizzati
-
Calettatori ottimizzati in base all'inerzia di massa
-
Calettatore per grandi diametri albero motore
Azionamento
-
Adattamento motore
| PSBN 055 | PSBN 070 | PSBN 090 | PSBN 115 | PSBN 142 | Fase | |||
|---|---|---|---|---|---|---|---|---|
| Diametro albero in uscita | D3 | mm in | 13 0.512 | 16 0.630 | 22 0.866 | 32 1.260 | 40 1.575 | |
| Diametro centraggio in uscita | D5 | mm in | 50 1.969 | 50 1.969 | 80 3.150 | 110 4.331 | 130 5.118 | |
| Sezione flangia di uscita | Q1 | mm in | 55 2.165 | 60 2.362 | 90 3.543 | 115 4.528 | 140 5.512 | |
| Lunghezza totale | L1 | mm in | 93.5 3.681 | 116.5 4.587 | 140.5 5.531 | 182.5 7.185 | 247.5 9.744 | 1 |
| 117.0 4.606 | 145.0 5.709 | 163.0 6.417 | 204.0 8.032 | 279.0 10.984 | 2 | |||
| Lunghezza albero in uscita | L3 | mm in | 26 1.024 | 37 1.457 | 48 1.890 | 65 2.559 | 97 3.819 |
Download
Configurare qui il vostro Riduttori PSBN
Abbiamo sviluppato TDF, ossia il Tec Data Finder, per consentirvi di configurare in pochi clic il riduttore epicicloidale PSBN che fa al caso vostro. A tale scopo TDF vi mette a disposizione tutti i dati, informazioni tecniche e modelli CAD pertinenti. Naturalmente modulati per la vostra flangia motore.
