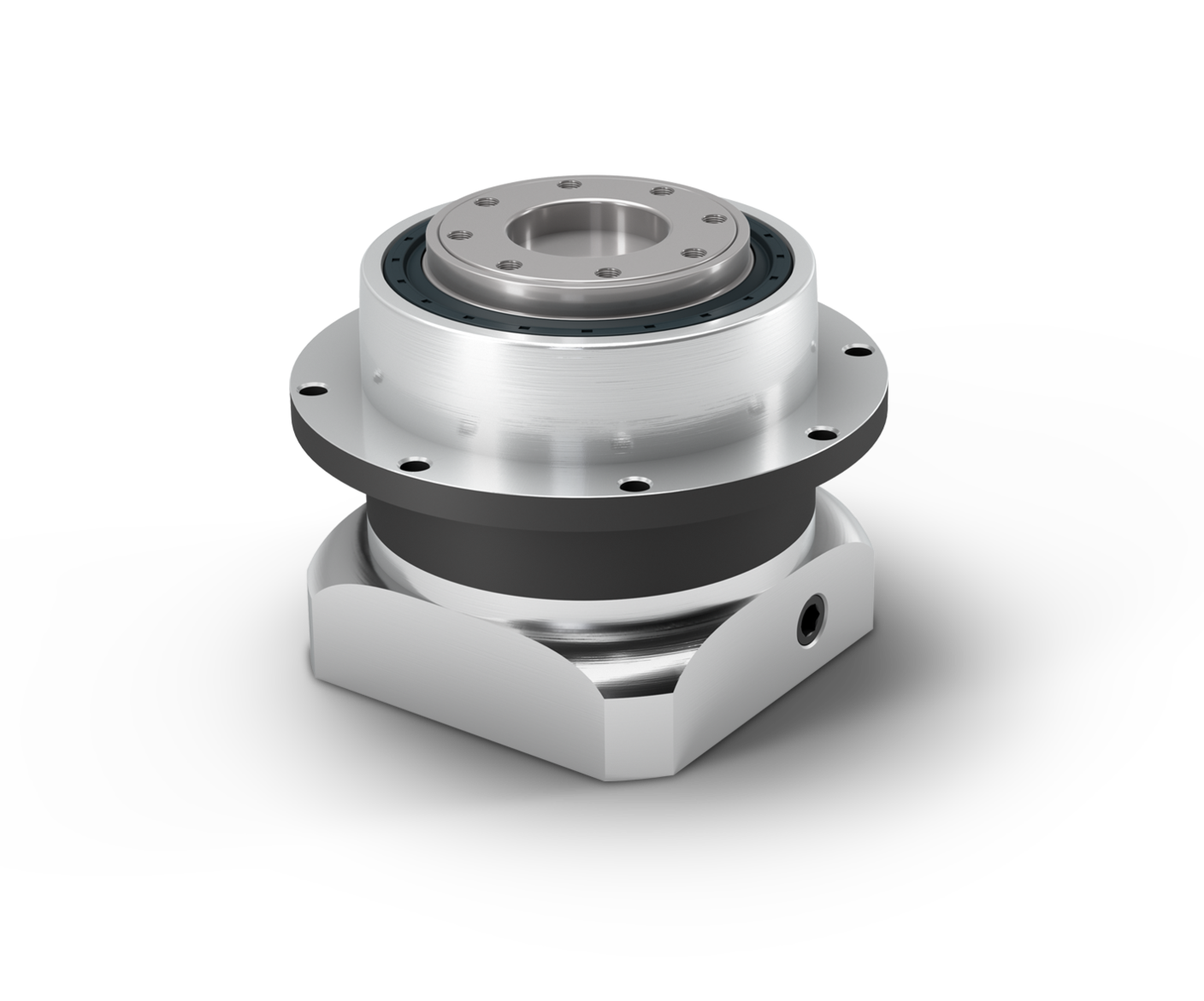

– Präzisions-Planetengetriebe

PSFN

Baugröße

Zum Tec Data Finder

Nutzen Sie unseren Tec Data Finder (TDF) um Ihr Getriebe zu konfigurieren und bei Bedarf direkt anzufragen.

Zu den Downloads

PFHE-Getriebe mit montiertem Ritzel PM1 PM2

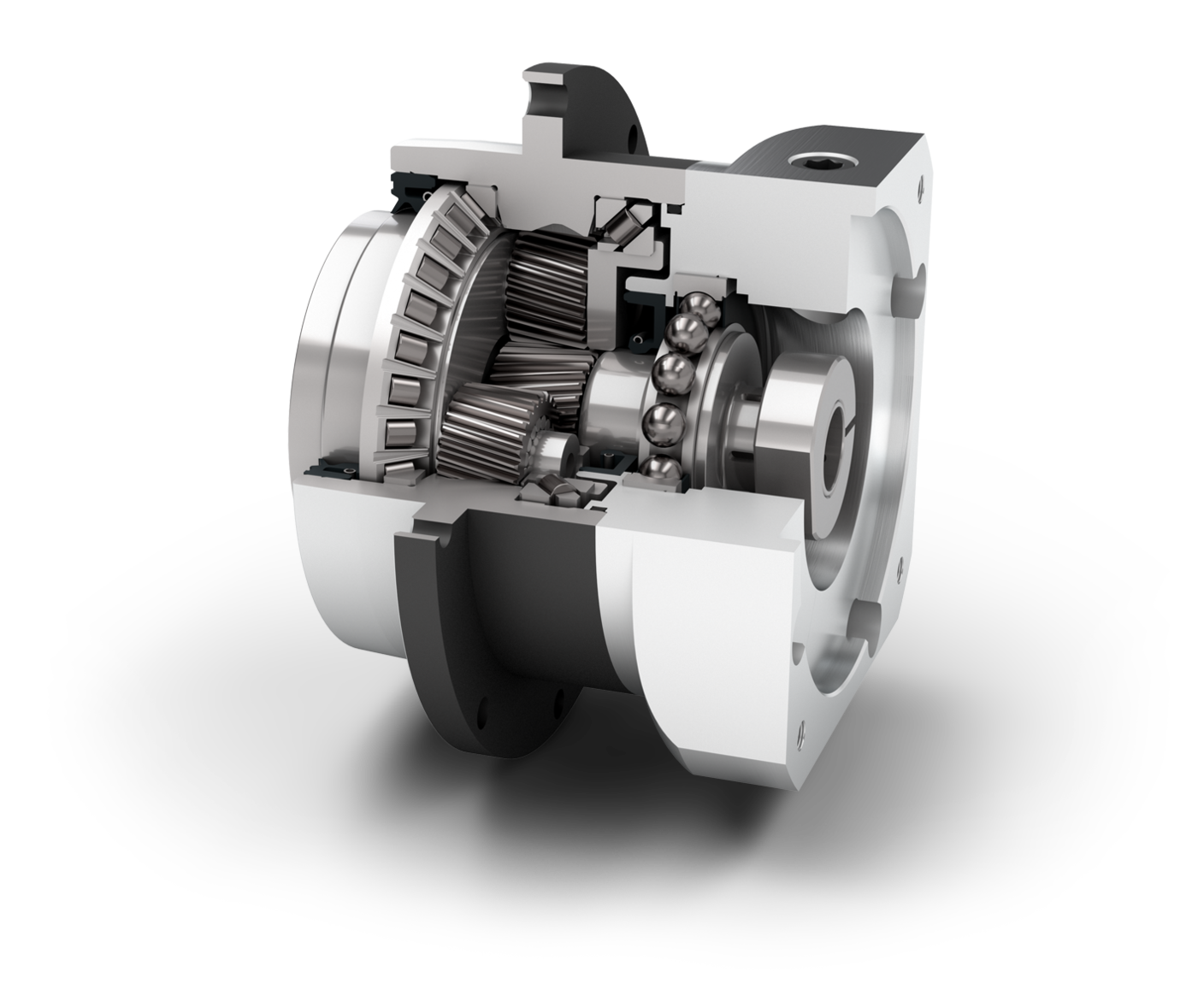

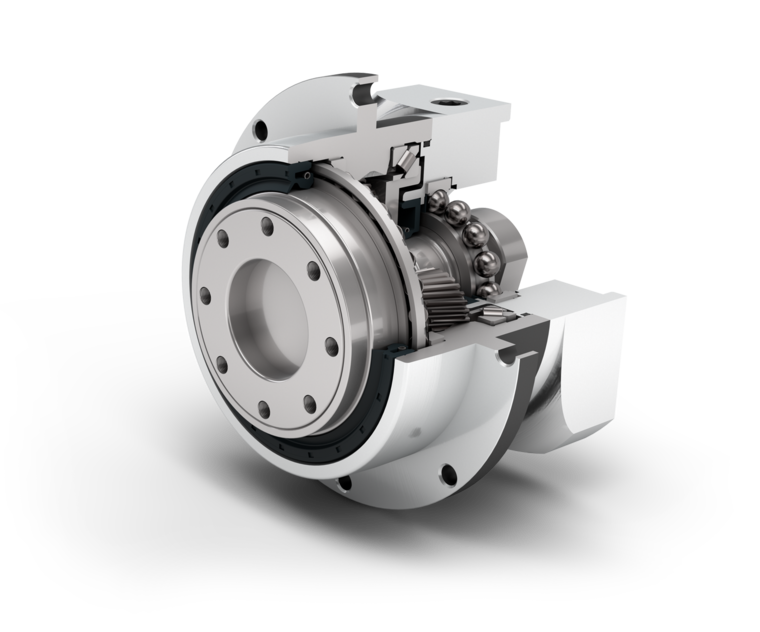

Dank seiner genormten Flansch-Schnittstelle und einem Planetenträger in Käfigausführung ist unser PSFN extrem verdrehsteif. Die speziell entwickelte Schrägverzahnung reduziert Vibrationen auf ein Minimum. Durch das hohe Kippmoment können Sie diesem Präzisions-Planetengetriebe besonders viel abverlangen.

Features

Precision Line
Koaxialgetriebe
Schrägverzahnt
Vorgespannte Schrägrollenlager
Radialwellendichtring
Runder, extra großer Abtriebsflansch
Getriebe sehr kurz bauend
Drehrichtung gleichsinnig
Planetenträger in Käfigausführung

Weitere Informationen

Metrisch Imperial

Technische Daten Optionen Geometrie

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Stufe
Übersetzungen			4, 5, 7, 8, 10 4, 5, 7, 8, 10					4, 5, 7, 10 4, 5, 7, 10	1
Übersetzungen			16, 20, 25, 35, 40, 50, 70, 100 16, 20, 25, 35, 40, 50, 70, 100						2
Wirkungsgrad	η	% %	96 - 97 96 - 97
Betriebstemperatur min. / Betriebstemperatur max.	T_min / T_max	°C °F	-25 / 90 -13 / 194
Schutzart			IP65 IP65
Standard Verdrehspiel	φ	arcmin arcmin	<6 - <8 <6 - <8	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
Reduziertes Verdrehspiel	φ	arcmin arcmin	<4 - <6 <4 - <6	<2 <2	<1 <1	<1 <1	<1 <1	<1 <1
Verdrehsteifigkeit	C_2t	Nm /arcmin lb_f.in/arcmin	2.4 - 4.9 21 - 43	8.2 - 13.3 73 - 118	21.0 - 32.0 186 - 283	64.0 - 83.0 566 - 735	127.0 - 218.0 1124 - 1929	365.0 - 668.0 3231 - 5912
Getriebegewicht	m	kg lb_m	0.7 - 1.1 1.6 - 2.4	1.6 - 2.3 3.5 - 5.0	3.5 - 3.8 7.7 - 8.4	5.2 - 6.9 11.4 - 15.2	11.5 - 13.5 25.3 - 29.8	28.1 - 33.6 62.0 - 74.2
Laufgeräusch	L_pA	dB(A) dB(A)	56 56	57 57	58 58	63 63	66 66	68 68

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200
Maximale Radialkraft	F_{r max}	N lb_f	1450 326	2150 483	3950 888	4900 1102	12000 2698	23000 5171
Maximale Axialkraft	F_{a max}	N lb_f	2350 528	2850 641	5450 1225	6450 1450	7500 1686	12000 2698
Maximales Kippmoment	M_{K max}	Nm lb_f.in	75 667	132 1170	326 2888	475 4207	1030 9113	2445 21639

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200
Massenträgheitsmoment Antrieb	J₁	kgcm² lb_f.in.s²10^-4	0.095 - 0.117 0.841 - 1.036	0.146 - 0.210 1.292 - 1.859	0.147 - 0.719 1.301 - 6.364	0.435 - 2.029 3.850 - 17.958	1.144 - 9.670 10.125 - 85.587	6.434 - 40.642 56.946 - 359.712
Mittleres Leerlaufdrehmoment	T₀	Nm lb_f.in	0.15 - 0.35 1 - 3	0.15 - 0.65 1 - 6	0.25 - 1.65 2 - 15	0.45 - 3.80 4 - 34	0.75 - 9.10 7 - 81	1.80 - 26.90 16 - 238

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Stufe
Zyklusdrehmoment	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	59 - 80 522 - 708	140 - 180 1239 - 1593	270 - 470 2390 - 4160	730 - 950 6461 - 8408	1
Zyklusdrehmoment	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	59 - 80 522 - 708	140 - 180 1239 - 1593	270 - 470 2390 - 4160	730 - 950 6461 - 8408	2
Maximales Drehmoment	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	94 - 128 832 - 1133	220 - 285 1947 - 2522	435 - 700 3850 - 6196	1050 - 1520 9293 - 13453	1
Maximales Drehmoment	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	94 - 128 832 - 1133	220 - 285 1947 - 2522	435 - 750 3850 - 6638	1050 - 1520 9293 - 13453	2
Dauerdrehmoment	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	50 - 68 443 - 602	119 - 153 1053 - 1354	255 - 395 2257 - 3496	630 - 800 5576 - 7081	1
Dauerdrehmoment	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	50 - 68 443 - 602	119 - 153 1053 - 1354	255 - 395 2257 - 3496	630 - 800 5576 - 7081	2
Not-Aus Drehmoment	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	52 - 130 460 - 1151	121 - 280 1071 - 2478	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	1700 - 3200 15046 - 28322	1
Not-Aus Drehmoment	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	52 - 150 460 - 1328	121 - 300 1071 - 2655	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	1700 - 3200 15046 - 28322	2

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Stufe
Dauerantriebsdrehzahl	n_1D	min^-1 rpm	3550 - 5000 3550 - 5000	4200 - 4500 4200 - 4500	2800 - 4000 2800 - 4000	2000 - 3500 2000 - 3500	680 - 1950 680 - 1950	560 - 1450 560 - 1450	1
Dauerantriebsdrehzahl	n_1D	min^-1 rpm	5000 5000	4500 4500		3350 - 4000 3350 - 4000	1650 - 3500 1650 - 3500	1300 - 3000 1300 - 3000	2
Max. mechanische Antriebsdrehzahl	n_1max	min^-1 rpm	10000 10000	10000 10000	10000 10000	8500 - 10000 8500 - 10000	6500 - 8500 6500 - 8500	6000 - 6500 6000 - 6500

Vielfältige Abtriebswellen

Flansch-Abtriebswelle (ISO 9409-1)
Abtriebswelle mit montiertem Ritzel

Verdrehspiel

Standard Verdrehspiel
Reduziertes Verdrehspiel

Schmierung

Standard Schmierung
Lebensmitteltaugliche Schmierung

Oberfläche

Standard Oberfläche
Lackierte Oberfläche

Optimierte Spannsysteme

Massenträgheitsoptimiertes Spannsystem
Spannsystem für große Motorwellendurchmesser

Antrieb

Motoranpassung

Montiertes Ritzel

PM1 - Schrägverzahntes Ritzel
PM2 - Schrägverzahntes Ritzel
PM2 - Geradverzahntes Ritzel

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Stufe
Lochkreisdurchmesser Abtriebswelle	D11	mm in	25 0.984	31.5 1.240	50 1.969	63 2.480	80 3.150	125 4.921
Zentrierbunddurchmesser Abtriebsflansch	D13	mm in	55 2.165	64 2.520	90 3.543	110 4.331	140 5.512	200 7.874
Flanschdurchmesser Abtrieb	D14	mm in	72 2.835	86 3.386	118 4.646	145 5.709	179 7.047	247 9.724
Gesamtlänge	L1	mm in	66.0 2.598	71.0 2.795	89.5 3.524	108.0 4.252	142.0 5.591	172.0 6.772	1
Gesamtlänge	L1	mm in	89.5 3.524	99.5 3.917	112.0 4.409	130.0 5.118	173.0 6.811	217.0 8.543	2
Abtriebsflanschlänge	L13	mm in	19.0 0.748	19.5 0.768	30.0 1.181	29.0 1.142	38.0 1.496	50.0 1.969

Montierte Ritzel

Das Neugart Ritzel ist auf dem Getriebe vormontiert und mit Schrauben gesichert. Dadurch kann die kompakte Einheit aus Getriebe und Ritzel schnell in die Applikation eingebaut werden und spart zusätzlichen Montageaufwand.

MONTIERTE RITZEL

Downloads

Produktkatalog: PSFN

Sprache

Herunterladen

Betriebsanleitung

Sprache

Herunterladen

Anbauanleitung: PSFN

Sprache

Herunterladen

Konfigurieren Sie hier Ihr PSFN Getriebe

Den TDF Tec Data Finder haben wir entwickelt, damit Sie Ihr passendes PSFN Planetengetriebe mit wenigen Klicks konfigurieren können. Dafür bekommen Sie im TDF alle relevanten Daten, technische Informationen und CAD-Modelle. Selbstverständlich abgestimmt an Ihren Motorflansch.

GETRIEBE KONFIGURIEREN
