PSFN
Taglia
Vai al Tec Data FinderAvvaletevi del nostro Tec Data Finder (TDF) per configurare il vostro riduttore e in caso di bisogno per inoltrare direttamente richieste.

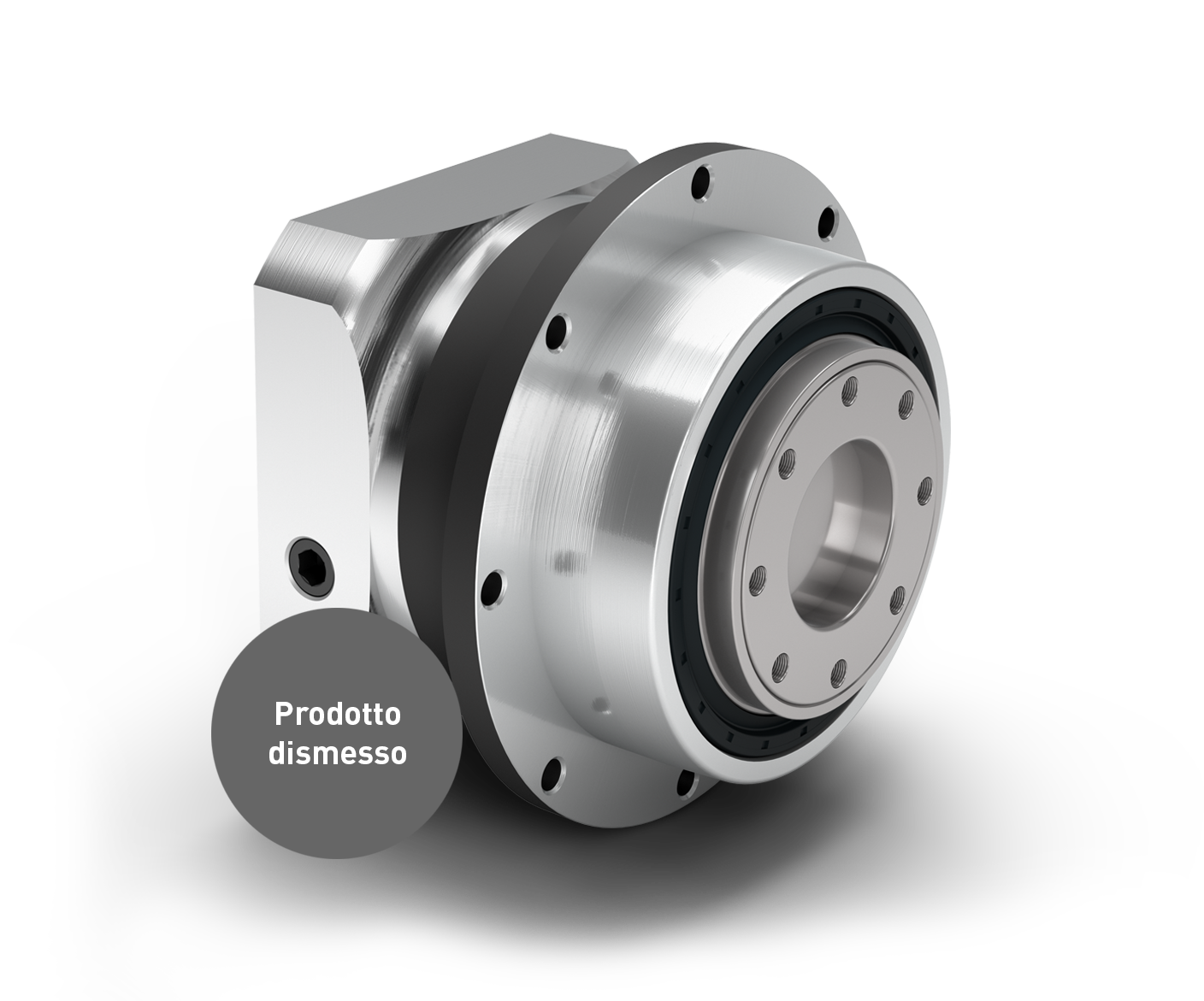

Grazie alla sua interfaccia flangiata a norma e a una gabbia portasatelliti il nostro PSFN presenta un'estrema rigidità torsionale. La dentatura obliqua appositamente sviluppata riduce al minimo le vibrazioni. Grazie all'elevata coppia di ribaltamento, potrete richiedere molto in termini di prestazioni da questo riduttore epicicloidale di precisione.
Caratteristiche
-
Precision Line
-
Riduttori coassiali
-
A dentatura elicoidale
-
Cuscinetti a rulli inclinati precaricati
-
Anello di tenuta per albero radiale
-
Flangia di uscita circolare di dimensioni maggiorate
-
Riduttore a costruzione cortissima
-
Senso di rotazione nella stessa direzione
-
Gabbia portasatelliti
Ulteriori informazioni
| PSFN 055 | PSFN 064 | PSFN 090 | PSFN 110 | PSFN 140 | PSFN 200 | Fase | |||
|---|---|---|---|---|---|---|---|---|---|
| Rapporto di riduzione | 4, 5, 7, 8, 10 4, 5, 7, 8, 10 | 4, 5, 7, 10 4, 5, 7, 10 | 1 | ||||||
| 16, 20, 25, 35, 40, 50, 70, 100 16, 20, 25, 35, 40, 50, 70, 100 | 2 | ||||||||
| Tendimento | η | % % | 96 - 97 96 - 97 | ||||||
| Temperatura di esercizio min. / Temperatura di esercizio max. | Tmin / Tmax | °C °F | -25 / 90 -13 / 194 | ||||||
| Grado di protezione | IP65 IP65 | ||||||||
| Gioco standard | φ | arcmin arcmin | <6 - <8 <6 - <8 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | |
| Gioco ridotto | φ | arcmin arcmin | <4 - <6 <4 - <6 | <2 <2 | <1 <1 | <1 <1 | <1 <1 | <1 <1 | |
| Rigidità torsionale | C2t | Nm /arcmin lbf.in/arcmin | 2.4 - 4.9 21 - 43 | 8.2 - 13.3 73 - 118 | 21.0 - 32.0 186 - 283 | 64.0 - 83.0 566 - 735 | 127.0 - 218.0 1124 - 1929 | 365.0 - 668.0 3231 - 5912 | |
| Peso del riduttore | m | kg lbm | 0.7 - 1.1 1.6 - 2.4 | 1.6 - 2.3 3.5 - 5.0 | 3.5 - 3.8 7.7 - 8.4 | 5.2 - 6.9 11.4 - 15.2 | 11.5 - 13.5 25.3 - 29.8 | 28.1 - 33.6 62.0 - 74.2 | |
| Rumorosità | LpA | dB(A) dB(A) | 56 56 | 57 57 | 58 58 | 63 63 | 66 66 | 68 68 | |
| PSFN 055 | PSFN 064 | PSFN 090 | PSFN 110 | PSFN 140 | PSFN 200 | |||
|---|---|---|---|---|---|---|---|---|
| Forza radiale massima | Fr max | N lbf | 1450 326 | 2150 483 | 3950 888 | 4900 1102 | 12000 2698 | 23000 5171 |
| Forza assiale massima | Fa max | N lbf | 2350 528 | 2850 641 | 5450 1225 | 6450 1450 | 7500 1686 | 12000 2698 |
| Momento di ribaltamento massimo | MK max | Nm lbf.in | 75 667 | 132 1170 | 326 2888 | 475 4207 | 1030 9113 | 2445 21639 |
| PSFN 055 | PSFN 064 | PSFN 090 | PSFN 110 | PSFN 140 | PSFN 200 | |||
|---|---|---|---|---|---|---|---|---|
| Momento d'inerzia della massa in ingresso | J1 | kgcm2 lbf.in.s210-4 | 0.095 - 0.117 0.841 - 1.036 | 0.146 - 0.210 1.292 - 1.859 | 0.147 - 0.719 1.301 - 6.364 | 0.435 - 2.029 3.850 - 17.958 | 1.144 - 9.670 10.125 - 85.587 | 6.434 - 40.642 56.946 - 359.712 |
| Coppia a vuoto media | T0 | Nm lbf.in | 0.15 - 0.35 1 - 3 | 0.15 - 0.65 1 - 6 | 0.25 - 1.65 2 - 15 | 0.45 - 3.80 4 - 34 | 0.75 - 9.10 7 - 81 | 1.80 - 26.90 16 - 238 |
| PSFN 055 | PSFN 064 | PSFN 090 | PSFN 110 | PSFN 140 | PSFN 200 | Fase | |||
|---|---|---|---|---|---|---|---|---|---|
| Coppia del ciclo | T2Z | Nm lbf.in | 14 - 18 119 - 159 | 28 - 40 248 - 354 | 59 - 80 522 - 708 | 140 - 180 1239 - 1593 | 270 - 470 2390 - 4160 | 730 - 950 6461 - 8408 | 1 |
| 14 - 18 119 - 159 | 28 - 40 248 - 354 | 59 - 80 522 - 708 | 140 - 180 1239 - 1593 | 270 - 470 2390 - 4160 | 730 - 950 6461 - 8408 | 2 | |||
| Coppia massima | T2max | Nm lbf.in | 21 - 28 186 - 248 | 44 - 64 389 - 566 | 94 - 128 832 - 1133 | 220 - 285 1947 - 2522 | 435 - 700 3850 - 6196 | 1050 - 1520 9293 - 13453 | 1 |
| 21 - 28 186 - 248 | 44 - 64 389 - 566 | 94 - 128 832 - 1133 | 220 - 285 1947 - 2522 | 435 - 750 3850 - 6638 | 1050 - 1520 9293 - 13453 | 2 | |||
| Coppia continua | T2D | Nm lbf.in | 11 - 15 97 - 133 | 23 - 34 204 - 301 | 50 - 68 443 - 602 | 119 - 153 1053 - 1354 | 255 - 395 2257 - 3496 | 630 - 800 5576 - 7081 | 1 |
| 11 - 15 97 - 133 | 23 - 34 204 - 301 | 50 - 68 443 - 602 | 119 - 153 1053 - 1354 | 255 - 395 2257 - 3496 | 630 - 800 5576 - 7081 | 2 | |||
| Coppia di emergenza | T2Stop | Nm lbf.in | 24 - 55 212 - 487 | 52 - 130 460 - 1151 | 121 - 280 1071 - 2478 | 295 - 650 2611 - 5753 | 600 - 1650 5310 - 14604 | 1700 - 3200 15046 - 28322 | 1 |
| 24 - 55 212 - 487 | 52 - 150 460 - 1328 | 121 - 300 1071 - 2655 | 295 - 650 2611 - 5753 | 600 - 1650 5310 - 14604 | 1700 - 3200 15046 - 28322 | 2 |
| PSFN 055 | PSFN 064 | PSFN 090 | PSFN 110 | PSFN 140 | PSFN 200 | Fase | |||
|---|---|---|---|---|---|---|---|---|---|
| Velocità di azionamento continuo | n1D | min-1 rpm | 3550 - 5000 3550 - 5000 | 4200 - 4500 4200 - 4500 | 2800 - 4000 2800 - 4000 | 2000 - 3500 2000 - 3500 | 680 - 1950 680 - 1950 | 560 - 1450 560 - 1450 | 1 |
| 5000 5000 | 4500 4500 | 3350 - 4000 3350 - 4000 | 1650 - 3500 1650 - 3500 | 1300 - 3000 1300 - 3000 | 2 | ||||
| Velocità meccanica massima in ingresso | n1max | min-1 rpm | 10000 10000 | 10000 10000 | 10000 10000 | 8500 - 10000 8500 - 10000 | 6500 - 8500 6500 - 8500 | 6000 - 6500 6000 - 6500 | |
Svariate versioni dell'albero di uscita
-
Albero di uscita flangiato (ISO 9409-1)
-
Albero di uscita con pignone montato
Gioco torsionale
-
Gioco standard
-
Gioco ridotto
Lubrificazione
-
Lubrificazione standard
-
Lubrificazione per uso alimentare
Superficie
-
Trattamento standard
-
Superficie verniciata
Calettatori ottimizzati
-
Calettatori ottimizzati in base all'inerzia di massa
-
Calettatore per grandi diametri albero motore
Azionamento
-
Adattamento motore
Pignone montato
-
PM1 - Pignone a denti elicoidali
-
PM2 - Pignone a denti elicoidali
-
PM2 - Pignone a denti diritti
| PSFN 055 | PSFN 064 | PSFN 090 | PSFN 110 | PSFN 140 | PSFN 200 | Fase | |||
|---|---|---|---|---|---|---|---|---|---|
| Diametro primitivo fori albero di uscita | D11 | mm in | 25 0.984 | 31.5 1.240 | 50 1.969 | 63 2.480 | 80 3.150 | 125 4.921 | |
| Diametro centraggio flangia di uscita | D13 | mm in | 55 2.165 | 64 2.520 | 90 3.543 | 110 4.331 | 140 5.512 | 200 7.874 | |
| Diametro flangia in uscita | D14 | mm in | 72 2.835 | 86 3.386 | 118 4.646 | 145 5.709 | 179 7.047 | 247 9.724 | |
| Lunghezza totale | L1 | mm in | 66.0 2.598 | 71.0 2.795 | 89.5 3.524 | 108.0 4.252 | 142.0 5.591 | 172.0 6.772 | 1 |
| 89.5 3.524 | 99.5 3.917 | 112.0 4.409 | 130.0 5.118 | 173.0 6.811 | 217.0 8.543 | 2 | |||
| Lunghezza flangia uscita | L13 | mm in | 19.0 0.748 | 19.5 0.768 | 30.0 1.181 | 29.0 1.142 | 38.0 1.496 | 50.0 1.969 |
Riduttore-pignone
Il pignone di Neugart viene pre-montato sul riduttore e assicurato con viti. In tal modo l‘unità compatta di riduttore e pignone può essere installata velocemente nell‘applicazione, risparmiando ulteriore tempo da dedicare al montaggio.
riduttore-pignone
