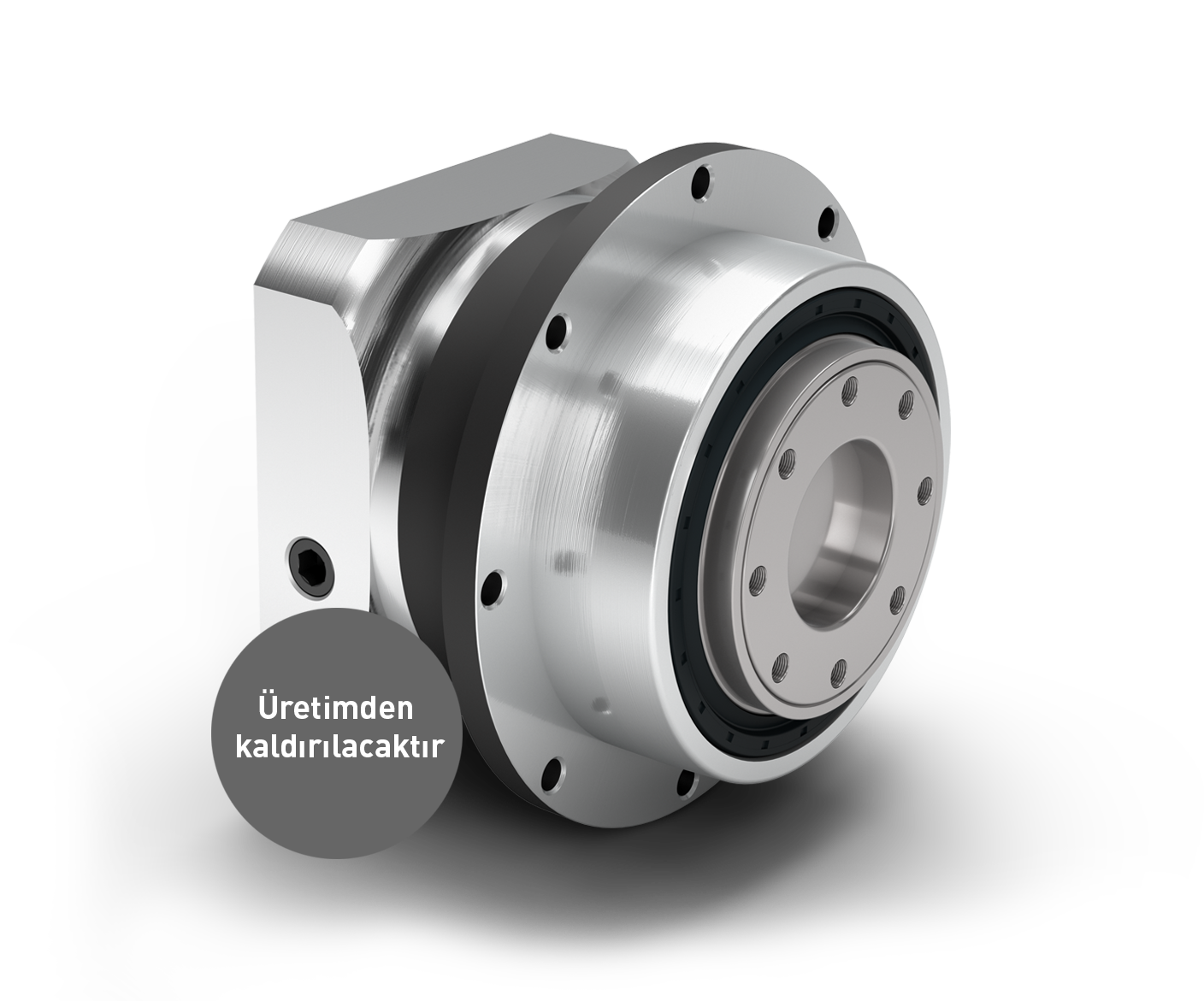

– Hassas seri planet redüktör

PSFN

Gövde ölçüsü

Tec Data Finder git

Redüktörünüzü yapılandırmak ve gerektiğinde doğrudan talepte bulunmak için Tec Data Finder'imizi (TDF) kullanın.

İndirme sayfasına git

Standartlaştırılmış flanş arayüzü ve kafes tipi planet taşıyıcısı sayesinde PSFN ürünümüz burulma dayanımı bakımından son derece sağlamdır. Özel olarak geliştirilmiş helisel dişli, titreşimleri minimuma indirir. Yüksek devrilme momenti nedeniyle bu hassas planet redüktörden çok şey talep edebilirsiniz.

Özellikler

Precision Line
Koaksiyel redüktör
Helisel dişli
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi
Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Daha fazla bilgi

Metrik Imperial

Teknik veriler Seçenekler Geometri

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Kademe
İletim oranı			4, 5, 7, 8, 10 4, 5, 7, 8, 10					4, 5, 7, 10 4, 5, 7, 10	1
İletim oranı			16, 20, 25, 35, 40, 50, 70, 100 16, 20, 25, 35, 40, 50, 70, 100						2
Verim	η	% %	96 - 97 96 - 97
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C °F	-25 / 90 -13 / 194
Koruma sınıfı			IP65 IP65
Standart boşluk	φ	arcmin arcmin	<6 - <8 <6 - <8	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
İndirgenmiş boşluk	φ	arcmin arcmin	<4 - <6 <4 - <6	<2 <2	<1 <1	<1 <1	<1 <1	<1 <1
Burulma dayanımı	C_2t	Nm /arcmin lb_f.in/arcmin	2.4 - 4.9 21 - 43	8.2 - 13.3 73 - 118	21.0 - 32.0 186 - 283	64.0 - 83.0 566 - 735	127.0 - 218.0 1124 - 1929	365.0 - 668.0 3231 - 5912
Redüktör ağırlığı	m	kg lb_m	0.7 - 1.1 1.6 - 2.4	1.6 - 2.3 3.5 - 5.0	3.5 - 3.8 7.7 - 8.4	5.2 - 6.9 11.4 - 15.2	11.5 - 13.5 25.3 - 29.8	28.1 - 33.6 62.0 - 74.2
Çalışma sessizliği	L_pA	dB(A) dB(A)	56 56	57 57	58 58	63 63	66 66	68 68

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200
Maksimum radyal kuvvet	F_{r max}	N lb_f	1450 326	2150 483	3950 888	4900 1102	12000 2698	23000 5171
Maksimum eksenel kuvvet	F_{a max}	N lb_f	2350 528	2850 641	5450 1225	6450 1450	7500 1686	12000 2698
Maksimum döndürme (devirme) momenti	M_{K max}	Nm lb_f.in	75 667	132 1170	326 2888	475 4207	1030 9113	2445 21639

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200
Kütlesel atalet momenti (Giriş)	J₁	kgcm² lb_f.in.s²10^-4	0.095 - 0.117 0.841 - 1.036	0.146 - 0.210 1.292 - 1.859	0.147 - 0.719 1.301 - 6.364	0.435 - 2.029 3.850 - 17.958	1.144 - 9.670 10.125 - 85.587	6.434 - 40.642 56.946 - 359.712
Ortalama kalkış torku	T₀	Nm lb_f.in	0.15 - 0.35 1 - 3	0.15 - 0.65 1 - 6	0.25 - 1.65 2 - 15	0.45 - 3.80 4 - 34	0.75 - 9.10 7 - 81	1.80 - 26.90 16 - 238

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Kademe
Çevrim torku	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	59 - 80 522 - 708	140 - 180 1239 - 1593	270 - 470 2390 - 4160	730 - 950 6461 - 8408	1
Çevrim torku	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	59 - 80 522 - 708	140 - 180 1239 - 1593	270 - 470 2390 - 4160	730 - 950 6461 - 8408	2
Maksimum tork	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	94 - 128 832 - 1133	220 - 285 1947 - 2522	435 - 700 3850 - 6196	1050 - 1520 9293 - 13453	1
Maksimum tork	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	94 - 128 832 - 1133	220 - 285 1947 - 2522	435 - 750 3850 - 6638	1050 - 1520 9293 - 13453	2
Sürekli tork	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	50 - 68 443 - 602	119 - 153 1053 - 1354	255 - 395 2257 - 3496	630 - 800 5576 - 7081	1
Sürekli tork	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	50 - 68 443 - 602	119 - 153 1053 - 1354	255 - 395 2257 - 3496	630 - 800 5576 - 7081	2
Acil durdurma torku	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	52 - 130 460 - 1151	121 - 280 1071 - 2478	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	1700 - 3200 15046 - 28322	1
Acil durdurma torku	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	52 - 150 460 - 1328	121 - 300 1071 - 2655	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	1700 - 3200 15046 - 28322	2

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Kademe
Sürekli giriş devri	n_1D	min^-1 rpm	3550 - 5000 3550 - 5000	4200 - 4500 4200 - 4500	2800 - 4000 2800 - 4000	2000 - 3500 2000 - 3500	680 - 1950 680 - 1950	560 - 1450 560 - 1450	1
Sürekli giriş devri	n_1D	min^-1 rpm	5000 5000	4500 4500		3350 - 4000 3350 - 4000	1650 - 3500 1650 - 3500	1300 - 3000 1300 - 3000	2
Maks. mekanik giriş devri	n_1max	min^-1 rpm	10000 10000	10000 10000	10000 10000	8500 - 10000 8500 - 10000	6500 - 8500 6500 - 8500	6000 - 6500 6000 - 6500

Çok çeşitli çıkış milleri

ISO 9409-1’a uygun flanş çıkış mili
Pinyon montajlı çıkış mili

Boşluk

standart boşluk
indirgenmiş boşluk

Yağlama

standart yağlama
gıdaya uygun yağlama

Yüzey

Standart yüzey kaplama
Lake yüzey

Optimum hale getirilmiş sıkma sistemleri

Kütlesel ataleti optimize edilmiş sıkma sistemi
Büyük motor mili çapı için sıkma sistemi

Giriş

Motor bağlantısı

Pinyon montajlı

PM1 - Helis dişli pinyon
PM2 - Helis dişli pinyon
PM2 - Düz dişli pinyon

			PSFN 055	PSFN 064	PSFN 090	PSFN 110	PSFN 140	PSFN 200	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm in	25 0.984	31.5 1.240	50 1.969	63 2.480	80 3.150	125 4.921
Redüktör çıkış flanşı faturası	D13	mm in	55 2.165	64 2.520	90 3.543	110 4.331	140 5.512	200 7.874
Redüktör çıkış ﬂanş çapı	D14	mm in	72 2.835	86 3.386	118 4.646	145 5.709	179 7.047	247 9.724
Toplam uzunluk	L1	mm in	66.0 2.598	71.0 2.795	89.5 3.524	108.0 4.252	142.0 5.591	172.0 6.772	1
Toplam uzunluk	L1	mm in	89.5 3.524	99.5 3.917	112.0 4.409	130.0 5.118	173.0 6.811	217.0 8.543	2
Redüktör çıkış mili uzunluğu	L13	mm in	19.0 0.748	19.5 0.768	30.0 1.181	29.0 1.142	38.0 1.496	50.0 1.969

Redüktör-Pinyon

Neugart pinyonu redüktöre önceden takılmış ve vidalarla emniyete alınmıştır. Bu sayede redüktör ve pinyondan oluşan kompakt yapı hızlıca uygulamaya takılabilir ve ek montaj masrafından tasarruf sağlar.

Redüktör-Pinyon

İndirmeler

Ürün kataloğu: PSFN

Dil

İndirin

İşletim Kılavuzu

Dil

İndirin

Montaj kilavuzu: PSFN

Dil

İndirin

PSFN Redüktörünüzü buradan yapılandırın

TDF Tec Data Finder'i, sadece birkaç tıklamayla uygun PSFN planet redüktörünüzü yapılandırabilmeniz için geliştirdik. Bununla ilgili tüm verileri, teknik bilgileri ve CAD modellerini TDF'de bulabilirsiniz. Elbette motor flanşınıza uygun olarak.

REDÜKTÖRÜN YAPILANDIRILMASI
