WPLPE
Taglia
Vai al Tec Data FinderAvvaletevi del nostro Tec Data Finder (TDF) per configurare il vostro riduttore e in caso di bisogno per inoltrare direttamente richieste.

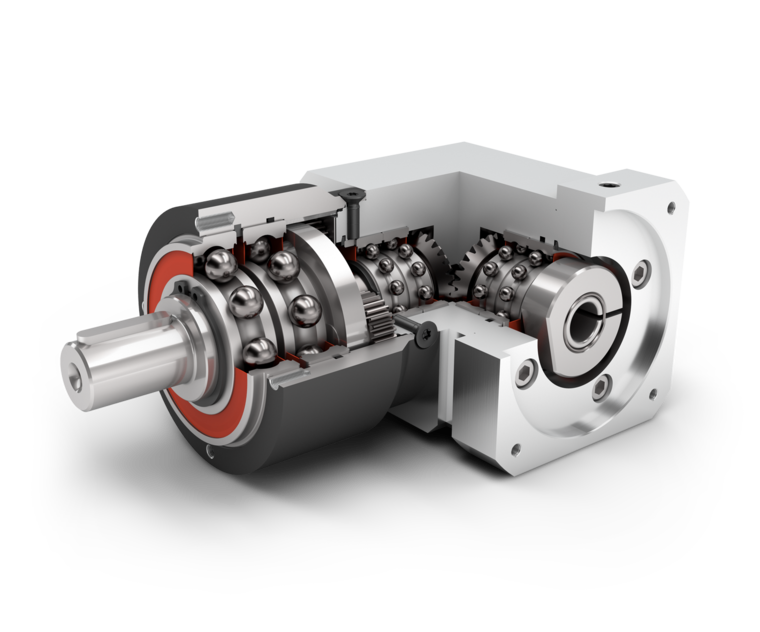

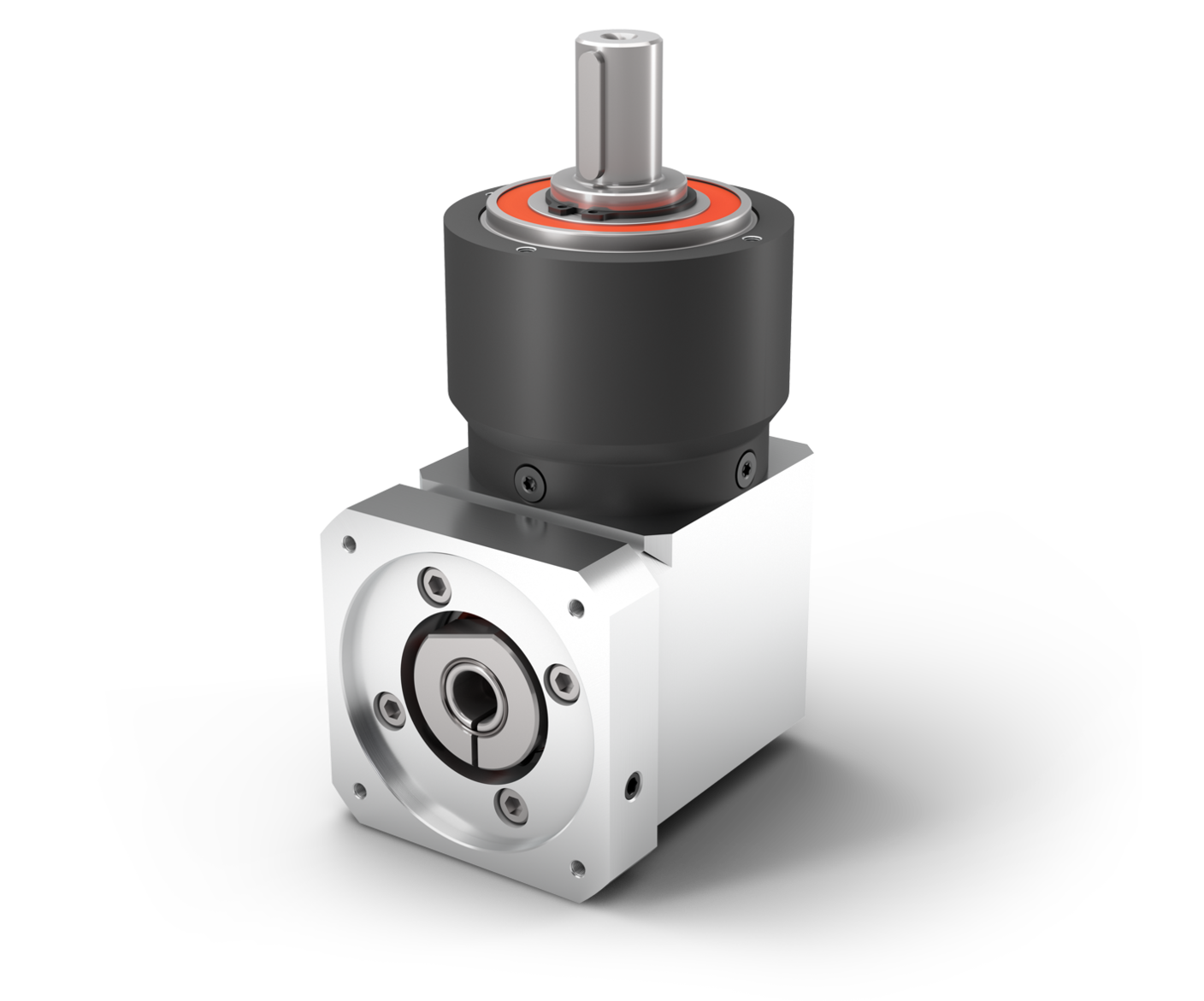

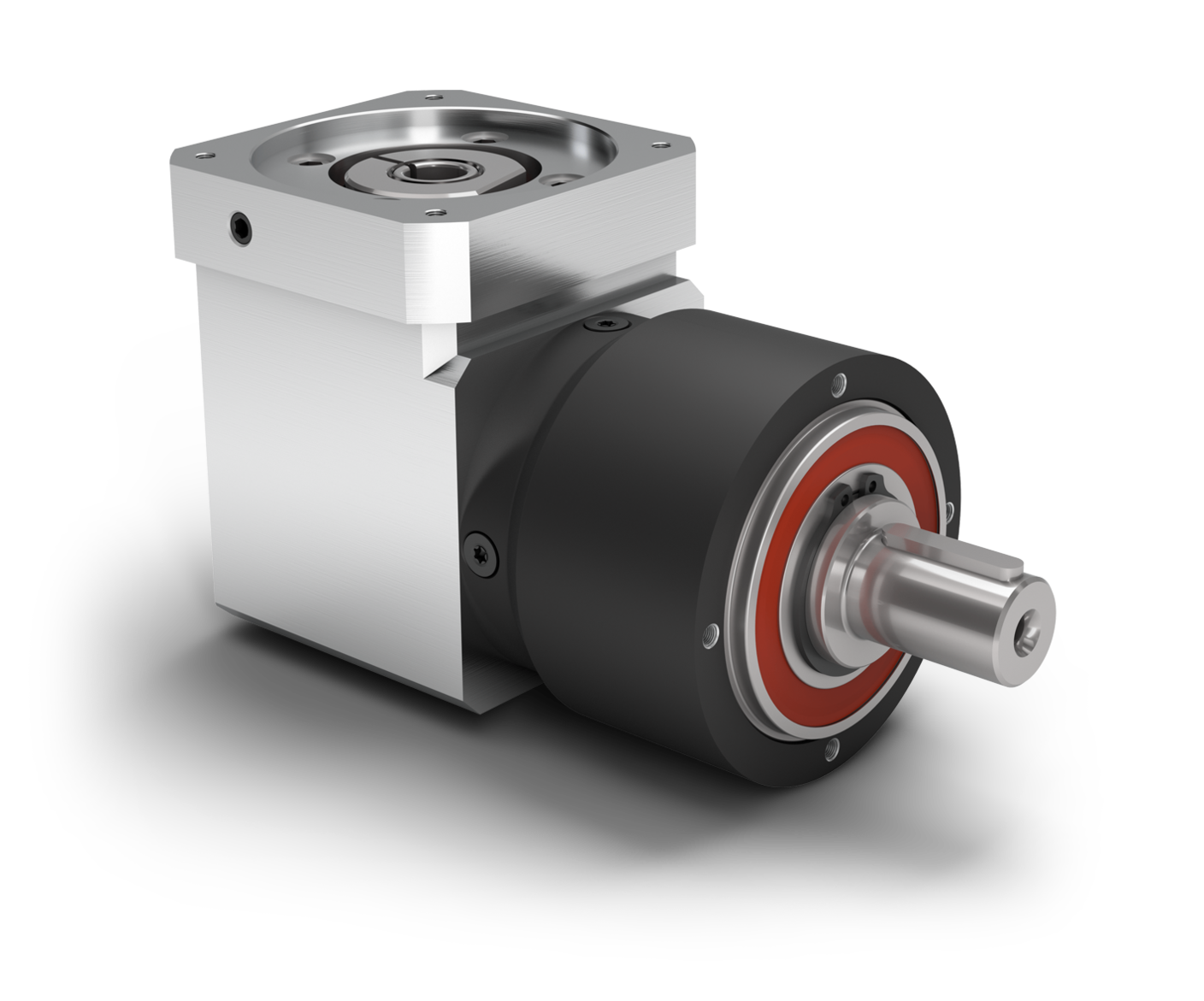

Il riduttore WPLPE è la soluzione angolare richiesta per il nostro settore Economy: una soluzione salvaspazio, ma certamente performante e a un prezzo interessante. Voi montate i vostri elementi di trasmissione direttamente sull'albero di uscita, che grazie ai cuscinetti a sfere ultra-robusti può assorbire anche forze radiali elevate.
Caratteristiche
-
Economy Line
-
Riduttori angolari
-
A dentatura diritta
-

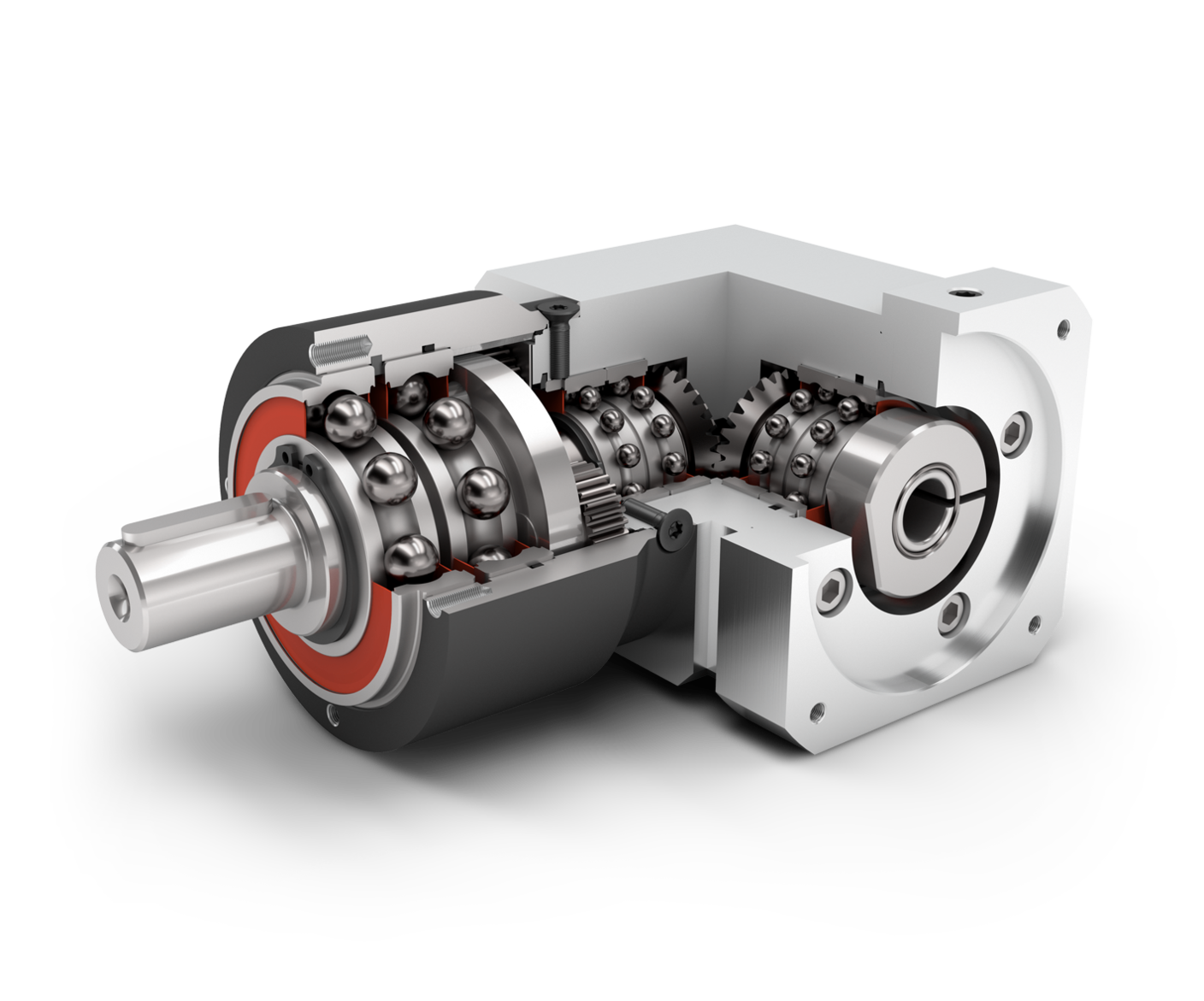

Livello angolare a coppia conica
-
Cuscinetti a sfere rinforzati
-
Flangia di uscita circolare
-
Senso di rotazione nella stessa direzione
-
Portasatelliti in esecuzione a disco
Ulteriori informazioni
| WPLPE 050 | WPLPE 070 | WPLPE 090 | WPLPE 120 | Fase | |||
|---|---|---|---|---|---|---|---|
| Rapporto di riduzione | 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 | 1 | |||||
| 9, 12, 15, 16, 20, 25, 32, 40, 64, 100 9, 12, 15, 16, 20, 25, 32, 40, 64, 100 | 2 | ||||||
| Tendimento | η | % % | 94 - 95 94 - 95 | ||||
| Temperatura di esercizio min. / Temperatura di esercizio max. | Tmin / Tmax | °C °F | -25 / 90 -13 / 194 | ||||
| Grado di protezione | IP54 IP54 | ||||||
| Gioco standard | φ | arcmin arcmin | <21 - <25 <21 - <25 | <16 - <18 <16 - <18 | <13 - <15 <13 - <15 | <11 - <13 <11 - <13 | |
| Rigidità torsionale | C2t | Nm /arcmin lbf.in/arcmin | 0.5 - 1.0 4 - 9 | 2.2 - 5.2 19 - 46 | 4.7 - 14.6 42 - 129 | 13.1 - 39.0 116 - 345 | |
| Peso del riduttore | m | kg lbm | 0.8 - 1.3 1.8 - 2.9 | 2.1 - 2.6 4.7 - 5.7 | 4.8 - 5.6 10.5 - 12.3 | 11.4 - 13.6 25.1 - 30.1 | |
| Rumorosità | LpA | dB(A) dB(A) | 68 68 | 70 70 | 73 73 | 75 75 | |
| WPLPE 050 | WPLPE 070 | WPLPE 090 | WPLPE 120 | |||
|---|---|---|---|---|---|---|
| Forza radiale massima | Fr max | N lbf | 1300 292 | 1500 337 | 3100 697 | 4000 899 |
| Forza assiale massima | Fa max | N lbf | 1000 225 | 2000 450 | 3800 854 | 5900 1326 |
| Momento di ribaltamento massimo | MK max | Nm lbf.in | 42 369 | 61 537 | 162 1429 | 268 2372 |
| WPLPE 050 | WPLPE 070 | WPLPE 090 | WPLPE 120 | |||
|---|---|---|---|---|---|---|
| Momento d'inerzia della massa in ingresso | J1 | kgcm2 lbf.in.s210-4 | 0.040 - 0.060 0.354 - 0.531 | 0.224 - 0.336 1.983 - 2.974 | 0.859 - 1.361 7.603 - 12.046 | 2.643 - 4.073 23.393 - 36.049 |
| Coppia a vuoto media | T0 | Nm lbf.in | 0.05 | 0.15 - 0.20 1 - 2 | 0.25 - 0.65 2 - 6 | 0.80 - 1.55 7 - 14 |
| WPLPE 050 | WPLPE 070 | WPLPE 090 | WPLPE 120 | Fase | |||
|---|---|---|---|---|---|---|---|
| Coppia del ciclo | T2Z | Nm lbf.in | 5 - 9 40 - 75 | 14 - 25 124 - 221 | 38 - 67 336 - 593 | 78 - 135 690 - 1195 | 1 |
| 5 - 15 44 - 133 | 15 - 33 133 - 292 | 38 - 97 336 - 859 | 95 - 195 841 - 1726 | 2 | |||
| Coppia massima | T2max | Nm lbf.in | 7 - 14 62 - 119 | 23 - 40 204 - 354 | 60 - 107 531 - 947 | 124 - 215 1097 - 1903 | 1 |
| 8 - 24 71 - 212 | 24 - 52 212 - 460 | 60 - 146 531 - 1292 | 152 - 310 1345 - 2744 | 2 | |||
| Coppia continua | T2D | Nm lbf.in | 2 - 5 13 - 44 | 6 - 15 53 - 133 | 14 - 36 119 - 319 | 32 - 86 283 - 761 | 1 |
| 4 - 13 35 - 111 | 13 - 26 111 - 230 | 32 - 73 283 - 646 | 80 - 165 708 - 1460 | 2 | |||
| Coppia di emergenza | T2Stop | Nm lbf.in | 12 - 27 106 - 239 | 60 - 80 531 - 708 | 135 - 220 1195 - 1947 | 300 - 500 2655 - 4425 | 1 |
| 27 - 40 239 - 354 | 75 - 88 664 - 779 | 170 - 260 1505 - 2301 | 380 - 520 3363 - 4602 | 2 |
| WPLPE 050 | WPLPE 070 | WPLPE 090 | WPLPE 120 | Fase | |||
|---|---|---|---|---|---|---|---|
| Velocità di azionamento continuo | n1D | min-1 rpm | 5000 5000 | 4500 4500 | 4000 4000 | 3500 3500 | 1 |
| 5000 5000 | 4500 4500 | 4000 4000 | 3300 - 3500 3300 - 3500 | 2 | |||
| Velocità meccanica massima in ingresso | n1max | min-1 rpm | 18000 18000 | 13000 13000 | 7000 7000 | 6500 6500 |
Svariate versioni dell'albero di uscita
-
Albero di uscita con chiavetta
-
Albero di uscita liscio
Lubrificazione
-
Lubrificazione standard
-
Lubrificazione per uso alimentare
Superficie
-
Trattamento standard
-
Superficie verniciata
Azionamento
-
Adattamento motore
-
Nessun adattamento motore - flangia universale
| WPLPE 050 | WPLPE 070 | WPLPE 090 | WPLPE 120 | Fase | |||
|---|---|---|---|---|---|---|---|
| Diametro albero in uscita | D3 | mm in | 12 0.472 | 16 0.630 | 22 0.866 | 32 1.260 | |
| Diametro centraggio in uscita | D5 | mm in | 35 1.378 | 52 2.047 | 68 2.677 | 90 3.543 | |
| Diametro carcassa | D6 | mm in | 50 1.969 | 70 2.756 | 90 3.543 | 120 4.724 | |
| Lunghezza totale | L1 | mm in | 115.5 4.547 | 152.5 6.004 | 197.5 7.776 | 265.0 10.433 | 1 |
| 128.0 5.039 | 165.5 6.516 | 215.5 8.484 | 292.5 11.516 | 2 | |||
| Lunghezza albero in uscita | L3 | mm in | 24.5 0.965 | 36 1.417 | 46 1.811 | 68 2.677 |
Download
Configurare qui il vostro Riduttori WPLPE
Abbiamo sviluppato TDF, ossia il Tec Data Finder, per consentirvi di configurare in pochi clic il riduttore epicicloidale WPLPE che fa al caso vostro. A tale scopo TDF vi mette a disposizione tutti i dati, informazioni tecniche e modelli CAD pertinenti. Naturalmente modulati per la vostra flangia motore.
