– Hassas seri planet redüktör

PSFNpro

Gövde ölçüsü

Tec Data Finder git

Redüktörünüzü yapılandırmak ve gerektiğinde doğrudan talepte bulunmak için Tec Data Finder'imizi (TDF) kullanın.

İndirme sayfasına git

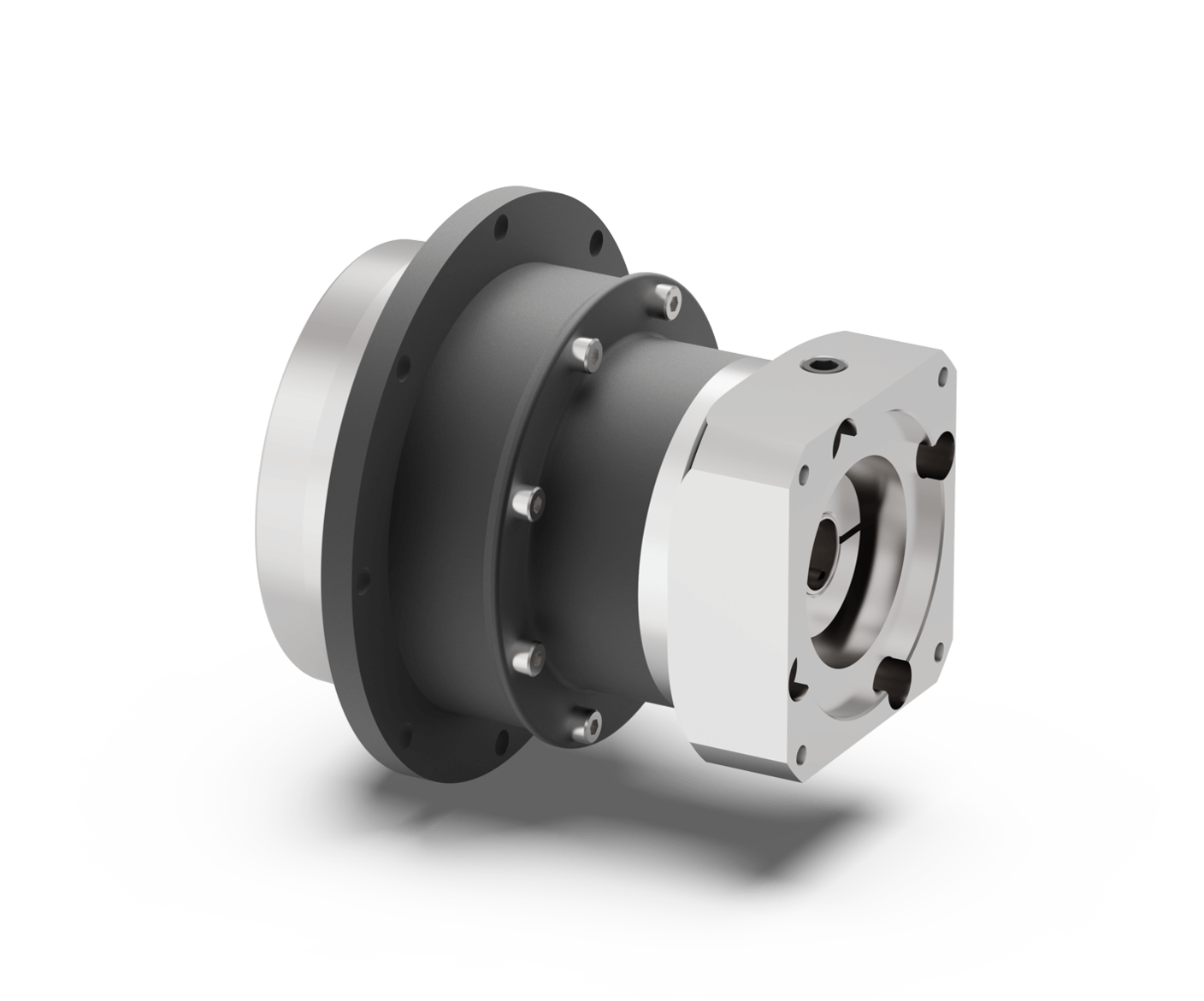

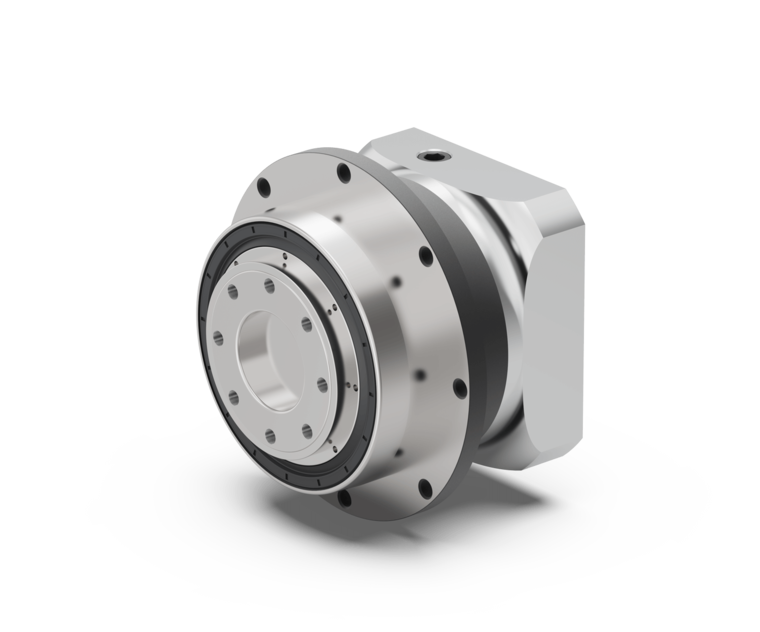

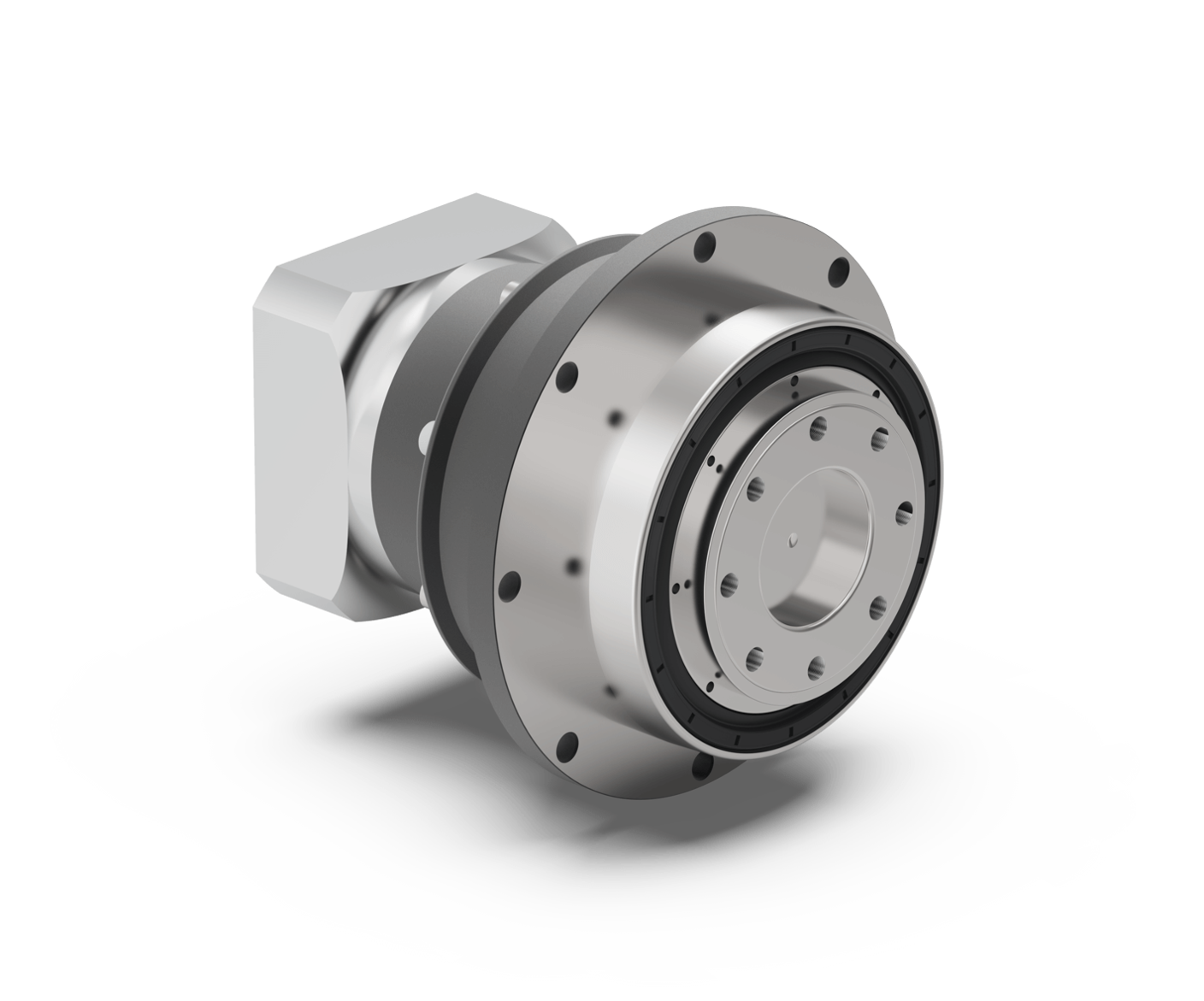

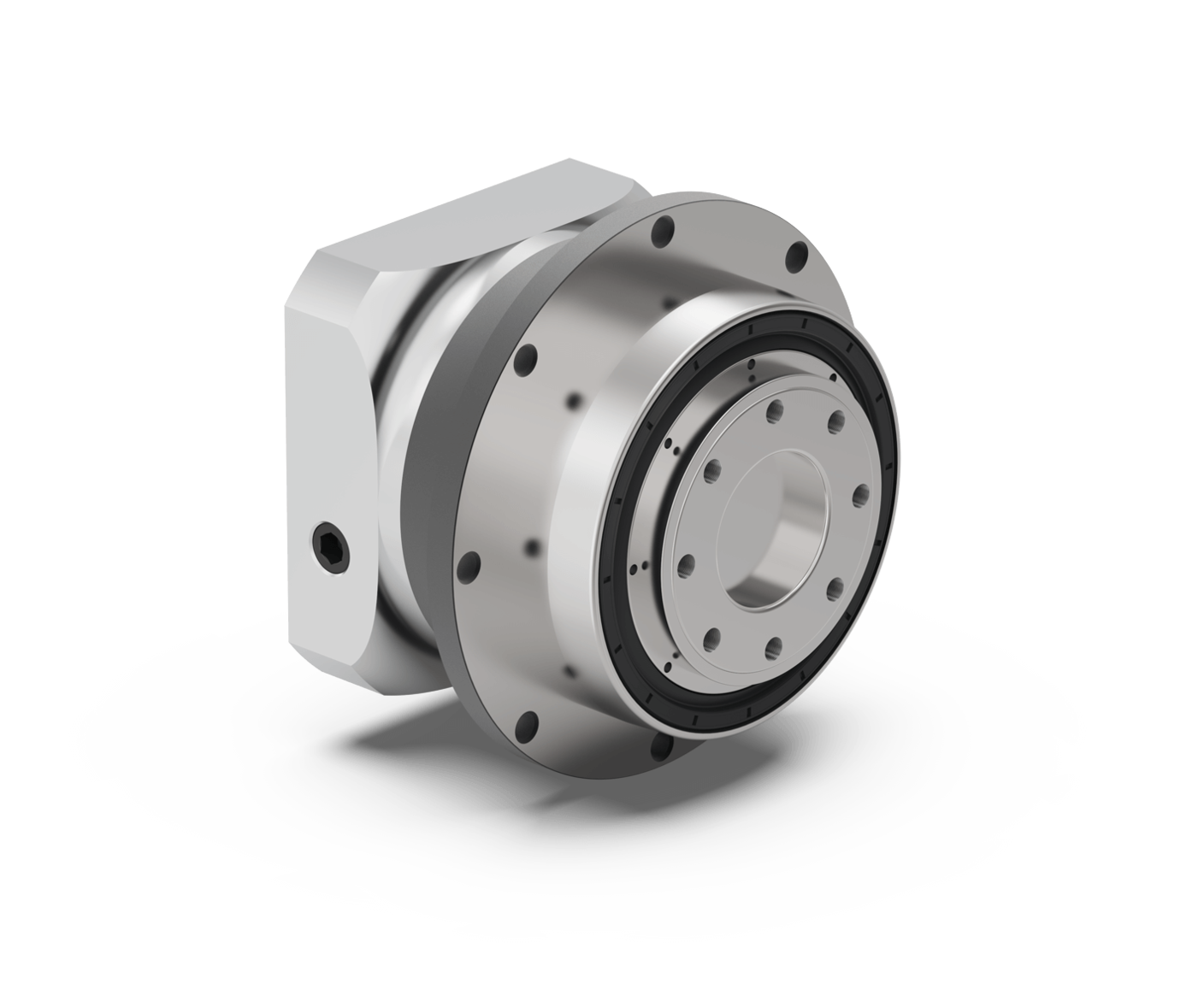

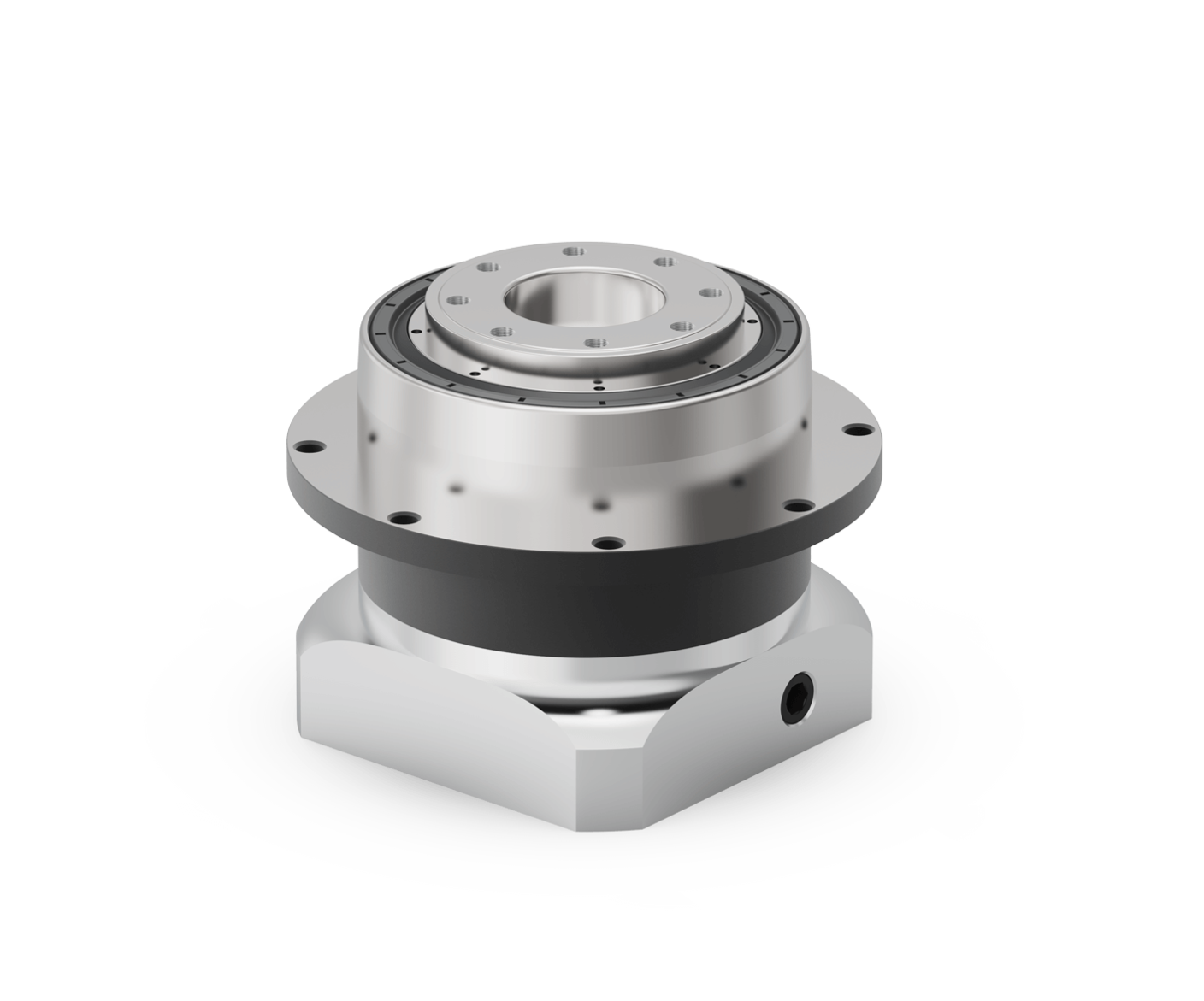

Yüksek torklu ve son derece güçlü burulma dayanımına sahip PSFNpro, en yüksek hassasiyeti ve gücü en küçük alanda bir araya getirir. Kısa yapısı, yerden tasarruf sağlayan entegrasyon sağlar ve standart flanşlı çıkış mili, çok çeşitli uygulamalarda güvenli montajı garanti eder.

Özellikler

Precision Line
Koaksiyel redüktör
Helisel dişli
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi
Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Daha fazla bilgi

Metrik Imperial

Teknik veriler Seçenekler Geometri

			PSFNpro 055	PSFNpro 064	PSFNpro 090	PSFNpro 110	PSFNpro 140	PSFNpro 200	Kademe
İletim oranı			4, 5, 7, 8, 10 4, 5, 7, 8, 10					4, 5, 7, 10 4, 5, 7, 10	1
İletim oranı			16, 20, 25, 35, 40, 50, 70, 100 16, 20, 25, 35, 40, 50, 70, 100						2
Verim	η	% %	95 - 97 95 - 97
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C °F	-25 / 90 -13 / 194
Koruma sınıfı			IP65 IP65
Standart boşluk	φ	arcmin arcmin	<6 - <8 <6 - <8	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
İndirgenmiş boşluk	φ	arcmin arcmin	<4 - <6 <4 - <6	<2 - <3 <2 - <3	<1 <1	<1 <1	<1 <1	<1 <1
Burulma dayanımı	C_2t	Nm /arcmin lb_f.in/arcmin	2.4 - 4.9 21 - 43	7.2 - 12.8 64 - 113	21.0 - 32.0 186 - 283	64.0 - 83.0 566 - 735	127.0 - 218.0 1124 - 1929	365.0 - 668.0 3231 - 5912
Redüktör ağırlığı	m	kg lb_m	0.7 - 1.1 1.6 - 2.4	1.6 - 1.7 3.5 - 3.6	3.5 - 3.7 7.7 - 8.2	5.2 - 6.7 11.4 - 14.7	11.5 - 13.1 25.3 - 28.9	28.1 - 32.5 62.0 - 71.7
Çalışma sessizliği	L_pA	dB(A) dB(A)	56 56	57 57	58 58	63 63	66 66	68 68

			PSFNpro 055	PSFNpro 064	PSFNpro 090	PSFNpro 110	PSFNpro 140	PSFNpro 200
Maksimum radyal kuvvet	F_{r max}	N lb_f	1450 326	2150 483	3950 888	4900 1102	12000 2698	23000 5171
Maksimum eksenel kuvvet	F_{a max}	N lb_f	2350 528	2850 641	5450 1225	6450 1450	7500 1686	12000 2698
Maksimum döndürme (devirme) momenti	M_{K max}	Nm lb_f.in	75 667	132 1170	326 2888	475 4207	1030 9113	2445 21639

			PSFNpro 055	PSFNpro 064	PSFNpro 090	PSFNpro 110	PSFNpro 140	PSFNpro 200
Kütlesel atalet momenti (Giriş)	J₁	kgcm² lb_f.in.s²10^-4	0.095 - 0.117 0.841 - 1.036	0.096 - 0.210 0.850 - 1.859	0.147 - 0.719 1.301 - 6.364	0.435 - 2.029 3.850 - 17.958	1.144 - 9.670 10.125 - 85.587	6.434 - 40.642 56.946 - 359.712
Ortalama kalkış torku	T₀	Nm lb_f.in	0.15 - 0.45 1 - 4	0.15 - 0.55 1 - 5	0.25 - 1.35 2 - 12	0.50 - 2.70 4 - 24	0.85 - 8.90 8 - 79	2.10 - 24.20 19 - 214

			PSFNpro 055	PSFNpro 064	PSFNpro 090	PSFNpro 110	PSFNpro 140	PSFNpro 200	Kademe
Çevrim torku	T_2Z	Nm lb_f.in	14 - 25 119 - 221	32 - 68 283 - 602	72 - 150 637 - 1328	190 - 330 1682 - 2921	315 - 850 2788 - 7523	850 - 1800 7523 - 15931	1
Çevrim torku	T_2Z	Nm lb_f.in	14 - 25 119 - 221	32 - 68 283 - 602	72 - 150 637 - 1328	190 - 330 1682 - 2921	315 - 850 2788 - 7523	850 - 1800 7523 - 15931	2
Maksimum tork	T_2max	Nm lb_f.in	21 - 40 186 - 354	52 - 83 460 - 735	116 - 200 1027 - 1770	280 - 440 2478 - 3894	490 - 870 4337 - 7700	1050 - 1850 9293 - 16374	1
Maksimum tork	T_2max	Nm lb_f.in	21 - 40 186 - 354	51 - 83 451 - 735	116 - 220 1027 - 1947	280 - 520 2478 - 4602	500 - 1070 4425 - 9470	1050 - 2210 9293 - 19560	2
Sürekli tork	T_2D	Nm lb_f.in	11 - 20 97 - 173	27 - 37 239 - 327	61 - 85 540 - 752	150 - 184 1328 - 1629	315 - 620 2788 - 5487	720 - 1350 6373 - 11949	1
Sürekli tork	T_2D	Nm lb_f.in	11 - 25 97 - 221	27 - 61 239 - 540	61 - 103 540 - 912	162 - 220 1434 - 1947	315 - 550 2788 - 4868	720 - 1670 6373 - 14781	2
Acil durdurma torku	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	61 - 150 540 - 1328	141 - 300 1248 - 2655	345 - 650 3054 - 5753	740 - 1750 6550 - 15489	1830 - 3600 16197 - 31863	1
Acil durdurma torku	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	61 - 150 540 - 1328	141 - 300 1248 - 2655	345 - 650 3054 - 5753	740 - 2000 6550 - 17701	1830 - 3600 16197 - 31863	2

			PSFNpro 055	PSFNpro 064	PSFNpro 090	PSFNpro 110	PSFNpro 140	PSFNpro 200	Kademe
Sürekli giriş devri	n_1D	min^-1 rpm	3450 - 5000 3450 - 5000	4150 - 4500 4150 - 4500	2700 - 4000 2700 - 4000	1950 - 3500 1950 - 3500	910 - 2400 910 - 2400	490 - 1400 490 - 1400	1
Sürekli giriş devri	n_1D	min^-1 rpm	4250 - 5000 4250 - 5000	4500 4500		3350 - 4000 3350 - 4000	1800 - 3500 1800 - 3500	980 - 3000 980 - 3000	2
Maks. mekanik giriş devri	n_1max	min^-1 rpm	10000 10000	10000 10000	10000 10000	8500 - 10000 8500 - 10000	6500 - 8500 6500 - 8500	6000 - 6500 6000 - 6500

Çok çeşitli çıkış milleri

ISO 9409-1’a uygun flanş çıkış mili
Pinyon montajlı çıkış mili

Boşluk

standart boşluk
indirgenmiş boşluk

Yağlama

standart yağlama
gıdaya uygun yağlama

Yüzey

Standart yüzey kaplama
Lake yüzey

Optimum hale getirilmiş sıkma sistemleri

Kütlesel ataleti optimize edilmiş sıkma sistemi
Büyük motor mili çapı için sıkma sistemi

Giriş

Motor bağlantısı

Pinyon montajlı

PM1 - Helis dişli pinyon
PM2 - Helis dişli pinyon
PM2 - Düz dişli pinyon

			PSFNpro 055	PSFNpro 064	PSFNpro 090	PSFNpro 110	PSFNpro 140	PSFNpro 200	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm in	25 0.984	31.5 1.240	50 1.969	63 2.480	80 3.150	125 4.921
Redüktör çıkış flanşı faturası	D13	mm in	55 2.165	64 2.520	90 3.543	110 4.331	140 5.512	200 7.874
Redüktör çıkış ﬂanş çapı	D14	mm in	72 2.835	86 3.386	118 4.646	145 5.709	179 7.047	247 9.724
Toplam uzunluk	L1	mm in	66.0 2.598	71.0 2.795	89.5 3.524	108.0 4.252	142.0 5.591	172.0 6.772	1
Toplam uzunluk	L1	mm in	89.5 3.524	104.5 4.114	112.0 4.409	130.0 5.118	173.0 6.811	217.0 8.543	2
Redüktör çıkış mili uzunluğu	L13	mm in	19.0 0.748	19.5 0.768	30.0 1.181	29.0 1.142	38.0 1.496	50.0 1.969

Redüktör-Pinyon

Neugart pinyonu redüktöre önceden takılmış ve vidalarla emniyete alınmıştır. Bu sayede redüktör ve pinyondan oluşan kompakt yapı hızlıca uygulamaya takılabilir ve ek montaj masrafından tasarruf sağlar.

Redüktör-Pinyon

İndirmeler

Ürün kataloğu: PSFNpro

Dil

İndirin

İşletim Kılavuzu

Dil

İndirin

Montaj kilavuzu: PSFNpro

Dil

İndirin

PSFNpro Redüktörünüzü buradan yapılandırın

TDF Tec Data Finder'i, sadece birkaç tıklamayla uygun PSFNpro planet redüktörünüzü yapılandırabilmeniz için geliştirdik. Bununla ilgili tüm verileri, teknik bilgileri ve CAD modellerini TDF'de bulabilirsiniz. Elbette motor flanşınıza uygun olarak.

REDÜKTÖRÜN YAPILANDIRILMASI
