Präzisions-Planetengetriebe
PSN
Baugröße
Zum Tec Data FinderNutzen Sie unseren Tec Data Finder (TDF) um Ihr Getriebe zu konfigurieren und bei Bedarf direkt anzufragen.
Unser PSN ist Fortschritt pur: Seine Schrägverzahnung ermöglicht einen geräuscharmen Gleichlauf. Mit diesem Präzisions-Planetengetriebe werden Vibrationen auf ein Minimum reduziert. Präzision auch bei sehr hoher Belastung macht das PSN zu einem der leistungsfähigsten Getriebe weltweit.
Features
-
Precision Line
-
Koaxialgetriebe
-
Schrägverzahnt
-
Vorgespannte Kegelrollenlager
-
Radialwellendichtring
-
Quadratischer Abtriebsflansch
-
Extra langer Zentrierbund am Abtrieb
-
Drehrichtung gleichsinnig
-
Planetenträger in Käfigausführung
Weitere Informationen
| PSN 055 | PSN 070 | PSN 090 | PSN 115 | PSN 142 | PSN 190 | Stufe | |||
|---|---|---|---|---|---|---|---|---|---|
| Übersetzungen | 3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10 | 3, 4, 5, 7, 10 3, 4, 5, 7, 10 | 1 | ||||||
| 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100 | 2 | ||||||||
| Wirkungsgrad | η | % % | 97 - 98 97 - 98 | ||||||
| Betriebstemperatur min. / Betriebstemperatur max. | Tmin / Tmax | °C °F | -25 / 90 -13 / 194 | ||||||
| Schutzart | IP65 IP65 | ||||||||
| Standard Verdrehspiel | φ | arcmin arcmin | <6 - <8 <6 - <8 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | <3 - <5 <3 - <5 | |
| Reduziertes Verdrehspiel | φ | arcmin arcmin | <4 - <6 <4 - <6 | <2 <2 | <1 <1 | <1 <1 | <1 <1 | <1 <1 | |
| Verdrehsteifigkeit | C2t | Nm /arcmin lbf.in/arcmin | 1.3 - 1.7 11 - 15 | 3.8 - 4.6 34 - 41 | 10.6 - 13.2 94 - 117 | 28.0 - 34.0 248 - 301 | 61.0 - 76.0 540 - 673 | 179.0 - 228.0 1584 - 2018 | |
| Getriebegewicht | m | kg lbm | 0.8 - 1.1 1.7 - 2.5 | 2.2 - 2.9 4.8 - 6.3 | 4.0 - 4.2 8.8 - 9.4 | 6.9 - 8.6 15.3 - 18.9 | 15.1 - 17.3 33.3 - 38.1 | 34.5 - 40.5 76.1 - 89.3 | |
| Laufgeräusch | LpA | dB(A) dB(A) | 56 56 | 57 57 | 58 58 | 63 63 | 66 66 | 68 68 | |
| PSN 055 | PSN 070 | PSN 090 | PSN 115 | PSN 142 | PSN 190 | |||
|---|---|---|---|---|---|---|---|---|
| Maximale Radialkraft | Fr max | N lbf | 950 214 | 3200 719 | 5500 1236 | 6000 1349 | 13000 2923 | 20000 4496 |
| Maximale Axialkraft | Fa max | N lbf | 2200 495 | 3400 764 | 4500 1012 | 6500 1461 | 12000 2698 | 17000 3822 |
| Maximales Kippmoment | MK max | Nm lbf.in | 40 353 | 203 1800 | 419 3709 | 562 4972 | 1566 13856 | 2887 25552 |
| PSN 055 | PSN 070 | PSN 090 | PSN 115 | PSN 142 | PSN 190 | |||
|---|---|---|---|---|---|---|---|---|
| Massenträgheitsmoment Antrieb | J1 | kgcm2 lbf.in.s210-4 | 0.095 - 0.126 0.841 - 1.115 | 0.146 - 0.294 1.292 - 2.602 | 0.146 - 0.920 1.292 - 8.143 | 0.431 - 2.775 3.815 - 24.561 | 1.131 - 13.112 10.010 - 116.051 | 6.360 - 53.182 56.291 - 470.700 |
| Mittleres Leerlaufdrehmoment | T0 | Nm lbf.in | 0.15 - 0.30 1 - 3 | 0.15 - 0.65 1 - 6 | 0.25 - 1.25 2 - 11 | 0.40 - 2.70 4 - 24 | 0.70 - 9.60 6 - 85 | 1.75 - 20.30 15 - 180 |
| PSN 055 | PSN 070 | PSN 090 | PSN 115 | PSN 142 | PSN 190 | Stufe | |||
|---|---|---|---|---|---|---|---|---|---|
| Zyklusdrehmoment | T2Z | Nm lbf.in | 14 - 18 119 - 159 | 28 - 40 248 - 354 | 54 - 80 478 - 708 | 135 - 180 1195 - 1593 | 270 - 470 2390 - 4160 | 730 - 950 6461 - 8408 | 1 |
| 14 - 18 119 - 159 | 28 - 40 248 - 354 | 54 - 80 478 - 708 | 135 - 180 1195 - 1593 | 270 - 470 2390 - 4160 | 730 - 950 6461 - 8408 | 2 | |||
| Maximales Drehmoment | T2max | Nm lbf.in | 21 - 28 186 - 248 | 44 - 64 389 - 566 | 86 - 128 761 - 1133 | 215 - 285 1903 - 2522 | 435 - 700 3850 - 6196 | 1050 - 1520 9293 - 13453 | 1 |
| 21 - 28 186 - 248 | 44 - 64 389 - 566 | 86 - 128 761 - 1133 | 215 - 285 1903 - 2522 | 435 - 750 3850 - 6638 | 1050 - 1520 9293 - 13453 | 2 | |||
| Dauerdrehmoment | T2D | Nm lbf.in | 11 - 15 97 - 133 | 23 - 34 204 - 301 | 45 - 68 398 - 602 | 114 - 153 1009 - 1354 | 255 - 395 2257 - 3496 | 630 - 800 5576 - 7081 | 1 |
| 11 - 15 97 - 133 | 23 - 34 204 - 301 | 45 - 68 398 - 602 | 114 - 153 1009 - 1354 | 255 - 395 2257 - 3496 | 630 - 800 5576 - 7081 | 2 | |||
| Not-Aus Drehmoment | T2Stop | Nm lbf.in | 24 - 48 212 - 425 | 52 - 130 460 - 1151 | 121 - 280 1071 - 2478 | 295 - 650 2611 - 5753 | 600 - 1650 5310 - 14604 | 1700 - 3200 15046 - 28322 | 1 |
| 24 - 48 212 - 425 | 52 - 150 460 - 1328 | 121 - 300 1071 - 2655 | 295 - 650 2611 - 5753 | 600 - 1650 5310 - 14604 | 1700 - 3200 15046 - 28322 | 2 |
| PSN 055 | PSN 070 | PSN 090 | PSN 115 | PSN 142 | PSN 190 | Stufe | |||
|---|---|---|---|---|---|---|---|---|---|
| Dauerantriebsdrehzahl | n1D | min-1 rpm | 4050 - 5000 4050 - 5000 | 2500 - 4500 2500 - 4500 | 2150 - 4000 2150 - 4000 | 1600 - 3500 1600 - 3500 | 1000 - 3000 1000 - 3000 | 610 - 1550 610 - 1550 | 1 |
| 4500 - 5000 4500 - 5000 | 4500 4500 | 4300 - 4500 4300 - 4500 | 3100 - 4000 3100 - 4000 | 2000 - 3500 2000 - 3500 | 1350 - 3000 1350 - 3000 | 2 | |||
| Max. mechanische Antriebsdrehzahl | n1max | min-1 rpm | 10000 10000 | 10000 10000 | 10000 10000 | 8500 - 10000 8500 - 10000 | 6500 - 8500 6500 - 8500 | 6000 - 6500 6000 - 6500 |
Vielfältige Abtriebswellen
-
Abtriebswelle mit Passfeder
-
Glatte Abtriebswelle
-
Verzahnte Abtriebswelle (DIN 5480)
-
Abtriebswelle mit montiertem Ritzel
Verdrehspiel
-
Standard Verdrehspiel
-
Reduziertes Verdrehspiel
Schmierung
-
Standard Schmierung
-
Lebensmitteltaugliche Schmierung
-
Tieftemperatur Schmierung
Oberfläche
-
Standard Oberfläche
-
Lackierte Oberfläche
Optimierte Spannsysteme
-
Massenträgheitsoptimiertes Spannsystem
-
Spannsystem für große Motorwellendurchmesser
Antrieb
-
Motoranpassung
Montiertes Ritzel
-
PK1 - Schrägverzahntes Ritzel
-
PK1 - Geradverzahntes Ritzel
| PSN 055 | PSN 070 | PSN 090 | PSN 115 | PSN 142 | PSN 190 | Stufe | |||
|---|---|---|---|---|---|---|---|---|---|
| Wellendurchmesser Abtrieb | D3 | mm in | 12 0.472 | 16 0.630 | 22 0.866 | 32 1.260 | 40 1.575 | 55 2.165 | |
| Zentrierbunddurchmesser Abtrieb | D5 | mm in | 50 1.969 | 60 2.362 | 70 2.756 | 90 3.543 | 130 5.118 | 160 6.299 | |
| Flanschquerschnitt Abtrieb | Q1 | mm in | 55 2.165 | 70 2.756 | 80 3.150 | 110 4.331 | 142 5.591 | 190 7.480 | |
| Gesamtlänge | L1 | mm in | 103.5 4.075 | 134.0 5.276 | 157.0 6.181 | 202.5 7.972 | 261.5 10.295 | 310.5 12.224 | 1 |
| 127.0 5.000 | 162.5 6.398 | 179.5 7.067 | 224.5 8.839 | 292.5 11.516 | 355.5 13.996 | 2 | |||
| Wellenlänge Abtrieb | L3 | mm in | 36 1.417 | 48 1.890 | 56 2.205 | 88 3.465 | 110 4.331 | 112 4.409 |
Montierte Ritzel
Das Neugart Ritzel ist auf dem Getriebe vormontiert und mit Schrauben gesichert. Dadurch kann die kompakte Einheit aus Getriebe und Ritzel schnell in die Applikation eingebaut werden und spart zusätzlichen Montageaufwand.
MONTIERTE RITZEL
Downloads
Konfigurieren Sie hier Ihr PSN Getriebe
Den TDF Tec Data Finder haben wir entwickelt, damit Sie Ihr passendes PSN Planetengetriebe mit wenigen Klicks konfigurieren können. Dafür bekommen Sie im TDF alle relevanten Daten, technische Informationen und CAD-Modelle. Selbstverständlich abgestimmt an Ihren Motorflansch.
WPLN
Baugröße
Zyklusdrehmoment
22-800
Nm
Zyklusdrehmoment
195-7081
lbf in
Radialkraft
3200-12500
N
Radialkraft
719-2810
N
Axialkraft
3400-12000
N
Axialkraft
764-2698
N
Verdrehspiel
0-5
arcmin
Verdrehspiel
0-5
arcmin
Schutzart
IP65
PSBN
Baugröße
Zyklusdrehmoment
14-470
Nm
Zyklusdrehmoment
119-4160
lbf in
Radialkraft
830-9500
N
Radialkraft
187-2136
N
Axialkraft
800-9600
N
Axialkraft
180-2158
N
Verdrehspiel
1-8
arcmin
Verdrehspiel
1-8
arcmin
Schutzart
IP65
Sondergetriebe
Unsere erfahrenen Entwicklungs-Ingenieure finden immer die optimale Lösung für Ihre Anwendung. Unabhängig von den besonderen Anforderungen Ihrer Applikation, sind wir in der Lage Ihnen ein Sondergetriebe, genau nach Ihren Wünschen zu entwickeln.
Zyklusdrehmoment
Nm
Zyklusdrehmoment
lbf in
Radialkraft
N
Radialkraft
N
Ihre Anforderungen
PLHE
Baugröße
Zyklusdrehmoment
15-260
Nm
Zyklusdrehmoment
133-2301
lbf in
Radialkraft
3200-6000
N
Radialkraft
719-1349
N
Axialkraft
3400-6500
N
Axialkraft
764-1461
N
Verdrehspiel
7-12
arcmin
Verdrehspiel
7-12
arcmin
Schutzart
IP65
PSFN
Baugröße
Zyklusdrehmoment
14-950
Nm
Zyklusdrehmoment
119-8408
lbf in
Radialkraft
1450-23000
N
Radialkraft
326-5171
N
Axialkraft
2350-12000
N
Axialkraft
528-2698
N
Verdrehspiel
1-8
arcmin
Verdrehspiel
1-8
arcmin
Schutzart
IP65
PLN
Baugröße
Zyklusdrehmoment
27-1800
Nm
Zyklusdrehmoment
239-15931
lbf in
Radialkraft
3200-21000
N
Radialkraft
719-4721
N
Axialkraft
3400-17000
N
Axialkraft
764-3822
N
Verdrehspiel
1-5
arcmin
Verdrehspiel
1-5
arcmin
Schutzart
IP65
WPSFN
Baugröße
Zyklusdrehmoment
22-620
Nm
Zyklusdrehmoment
195-5487
lbf in
Radialkraft
2150-12000
N
Radialkraft
483-2698
N
Axialkraft
2850-7500
N
Axialkraft
641-1686
N
Verdrehspiel
0-5
arcmin
Verdrehspiel
0-5
arcmin
Schutzart
IP65
PFHE
Baugröße
Zyklusdrehmoment
15-260
Nm
Zyklusdrehmoment
133-2301
lbf in
Radialkraft
2300-5150
N
Radialkraft
517-1158
N
Axialkraft
2850-6450
N
Axialkraft
641-1450
N
Verdrehspiel
7-12
arcmin
Verdrehspiel
7-12
arcmin
Schutzart
IP65
PLQE
Baugröße
Zyklusdrehmoment
5-260
Nm
Zyklusdrehmoment
44-2301
lbf in
Radialkraft
520-4000
N
Radialkraft
117-899
N
Axialkraft
620-3800
N
Axialkraft
139-854
N
Verdrehspiel
7-22
arcmin
Verdrehspiel
7-22
arcmin
Schutzart
IP54
WPLHE
Baugröße
Zyklusdrehmoment
14-260
Nm
Zyklusdrehmoment
124-2301
lbf in
Radialkraft
3200-6000
N
Radialkraft
719-1349
N
Axialkraft
3400-6500
N
Axialkraft
764-1461
N
Verdrehspiel
11-18
arcmin
Verdrehspiel
11-18
arcmin
Schutzart
IP65
Sie haben nicht gefunden, wonach Sie suchen?
Dann nutzen Sie unsere intuitiv bedienbaren Tools! Damit sind das passende Getriebe und die zugehörigen CAD-Daten nur wenige Klicks entfernt.

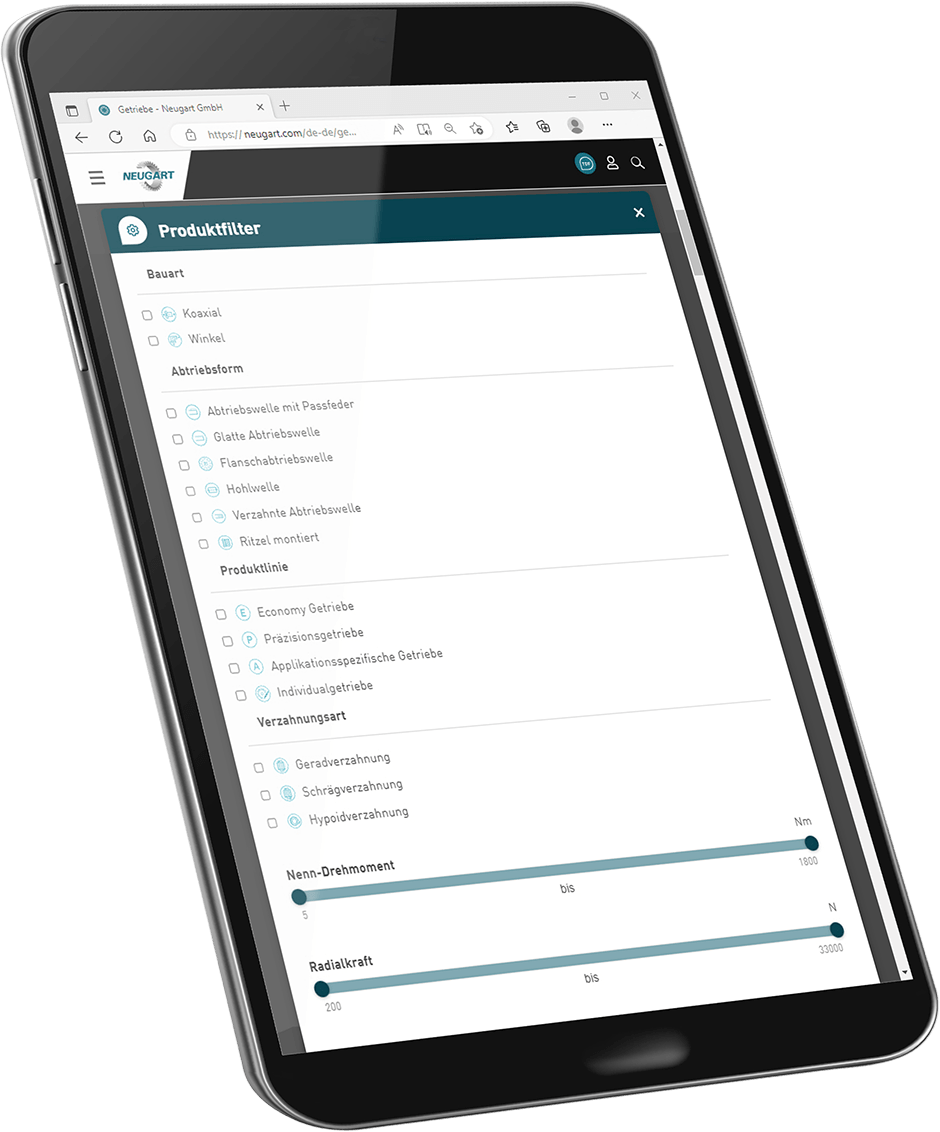

Finden Sie Ihr Getriebe mit dem Product Filter!
Der Product Filter ist genial einfach. Und er führt Sie auf direktem Weg zur passenden Lösung. Testen Sie ihn aus!

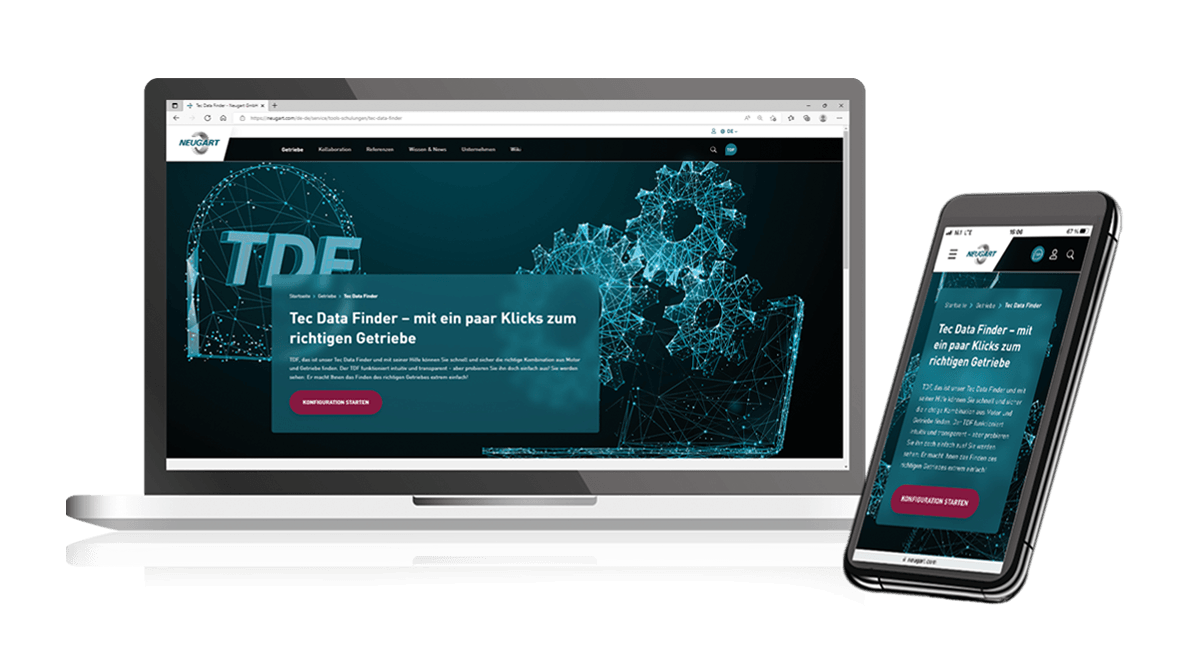

Tec Data Finder – Getriebe einfach konfigurieren
