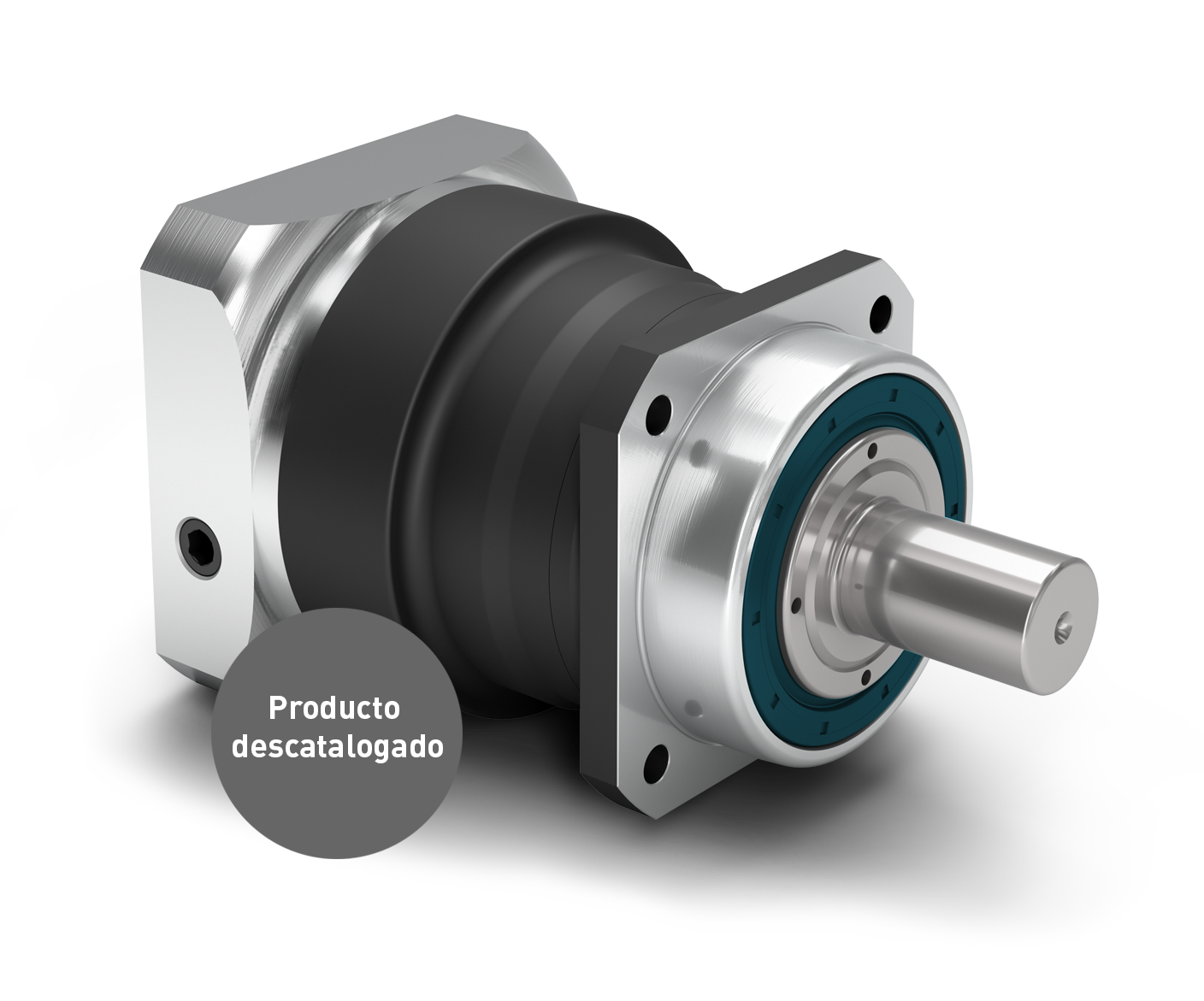

– Reductores planetarios de precisión

PSN

Tamaño

Ir al Tec Data Finder

Utilice nuestro Tec Data Finder (TDF) para configurar su reductor y pregúntenos directamente todo lo que necesite.

Ir a las descargas

Nuestro PSN es la pura representación del progreso: su dentado helicoidal permite una sincronización con poco ruido. Con este reductor planetario de precisión, las vibraciones se reducen al mínimo. La precisión, incluso con cargas muy elevadas, convierten al PSN en uno de los reductores más potentes del mundo.

Características

Precision Line
Reductor coaxial
Dentado inclinado
Rodamiento de rodillos cónicos pretensado
Retén radial de eje
Brida de salida cuadrada
Collar de centrado extra largo en la salida
Dirección de giro en el mismo sentido
Portasatélites en versión de jaula

Más información

Métrico Imperial

Datos técnicos Opciones Geometría

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190	Etapa
Relaciones de transmisión			3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10					3, 4, 5, 7, 10 3, 4, 5, 7, 10	1
Relaciones de transmisión			12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100						2
Grado de eficacia	η	% %	97 - 98 97 - 98
Temperatura de servicio mín. / Temperatura de servicio máx.	T_min / T_max	°C °F	-25 / 90 -13 / 194
Grado de protección			IP65 IP65
Holgura interna estándar	φ	arcmin arcmin	<6 - <8 <6 - <8	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
holgura interna reducida	φ	arcmin arcmin	<4 - <6 <4 - <6	<2 <2	<1 <1	<1 <1	<1 <1	<1 <1
Rigidez a la torsión	C_2t	Nm /arcmin lb_f.in/arcmin	1.3 - 1.7 11 - 15	3.8 - 4.6 34 - 41	10.6 - 13.2 94 - 117	28.0 - 34.0 248 - 301	61.0 - 76.0 540 - 673	179.0 - 228.0 1584 - 2018
Peso del reductor	m	kg lb_m	0.8 - 1.1 1.7 - 2.5	2.2 - 2.9 4.8 - 6.3	4.0 - 4.2 8.8 - 9.4	6.9 - 8.6 15.3 - 18.9	15.1 - 17.3 33.3 - 38.1	34.5 - 40.5 76.1 - 89.3
Ruido de funcionamiento	L_pA	dB(A) dB(A)	56 56	57 57	58 58	63 63	66 66	68 68

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190
Fuerza radial máxima	F_{r max}	N lb_f	950 214	3200 719	5500 1236	6000 1349	13000 2923	20000 4496
Fuerza axial máxima	F_{a max}	N lb_f	2200 495	3400 764	4500 1012	6500 1461	12000 2698	17000 3822
Par de vuelco máximo	M_{K max}	Nm lb_f.in	40 353	203 1800	419 3709	562 4972	1566 13856	2887 25552

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190
Momento de inercia de entrada	J₁	kgcm² lb_f.in.s²10^-4	0.095 - 0.126 0.841 - 1.115	0.146 - 0.294 1.292 - 2.602	0.146 - 0.920 1.292 - 8.143	0.431 - 2.775 3.815 - 24.561	1.131 - 13.112 10.010 - 116.051	6.360 - 53.182 56.291 - 470.700
Par medio de giro	T₀	Nm lb_f.in	0.15 - 0.30 1 - 3	0.15 - 0.65 1 - 6	0.25 - 1.25 2 - 11	0.40 - 2.70 4 - 24	0.70 - 9.60 6 - 85	1.75 - 20.30 15 - 180

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190	Etapa
Par cíclico	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	54 - 80 478 - 708	135 - 180 1195 - 1593	270 - 470 2390 - 4160	730 - 950 6461 - 8408	1
Par cíclico	T_2Z	Nm lb_f.in	14 - 18 119 - 159	28 - 40 248 - 354	54 - 80 478 - 708	135 - 180 1195 - 1593	270 - 470 2390 - 4160	730 - 950 6461 - 8408	2
Máximo par de giro	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	86 - 128 761 - 1133	215 - 285 1903 - 2522	435 - 700 3850 - 6196	1050 - 1520 9293 - 13453	1
Máximo par de giro	T_2max	Nm lb_f.in	21 - 28 186 - 248	44 - 64 389 - 566	86 - 128 761 - 1133	215 - 285 1903 - 2522	435 - 750 3850 - 6638	1050 - 1520 9293 - 13453	2
Par continuo	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	45 - 68 398 - 602	114 - 153 1009 - 1354	255 - 395 2257 - 3496	630 - 800 5576 - 7081	1
Par continuo	T_2D	Nm lb_f.in	11 - 15 97 - 133	23 - 34 204 - 301	45 - 68 398 - 602	114 - 153 1009 - 1354	255 - 395 2257 - 3496	630 - 800 5576 - 7081	2
Par de salida en emergencia	T_2Stop	Nm lb_f.in	24 - 48 212 - 425	52 - 130 460 - 1151	121 - 280 1071 - 2478	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	1700 - 3200 15046 - 28322	1
Par de salida en emergencia	T_2Stop	Nm lb_f.in	24 - 48 212 - 425	52 - 150 460 - 1328	121 - 300 1071 - 2655	295 - 650 2611 - 5753	600 - 1650 5310 - 14604	1700 - 3200 15046 - 28322	2

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190	Etapa
Velocidad de accionamiento continuo	n_1D	min^-1 rpm	4050 - 5000 4050 - 5000	2500 - 4500 2500 - 4500	2150 - 4000 2150 - 4000	1600 - 3500 1600 - 3500	1000 - 3000 1000 - 3000	610 - 1550 610 - 1550	1
Velocidad de accionamiento continuo	n_1D	min^-1 rpm	4500 - 5000 4500 - 5000	4500 4500	4300 - 4500 4300 - 4500	3100 - 4000 3100 - 4000	2000 - 3500 2000 - 3500	1350 - 3000 1350 - 3000	2
Velocidad mecánica máxima de accionamiento	n_1max	min^-1 rpm	10000 10000	10000 10000	10000 10000	8500 - 10000 8500 - 10000	6500 - 8500 6500 - 8500	6000 - 6500 6000 - 6500

Ejes de salida múltiples

Eje de salida con chaveta
Eje de salida liso
Eje de salida dentado (DIN 5480)
Eje de salida con piñón montado

Holgura

Holgura interna estándar
Holgura interna reducida

Lubrication

Lubricación estándar
Lubricación para la industria alimentaria
Lubricación para bajas temperaturas

Superficie

Superficie estándar
Superficie pintada

Sistemas de fijación optimizados

Sistema de sujeción optimizado por inercia de masa
Sistema de fijación para diámetro grande del eje del motor

Accionamiento

Adaptación del motor

Piñón montado

PK1 - Piñón de dentado helicoidal
PK1 - Piñón de dentado recto

			PSN 055	PSN 070	PSN 090	PSN 115	PSN 142	PSN 190	Etapa
Diámetro del eje de salida	D3	mm in	12 0.472	16 0.630	22 0.866	32 1.260	40 1.575	55 2.165
Diámetro de centraje de salida	D5	mm in	50 1.969	60 2.362	70 2.756	90 3.543	130 5.118	160 6.299
Sección de la brida de salida	Q1	mm in	55 2.165	70 2.756	80 3.150	110 4.331	142 5.591	190 7.480
Longitud total	L1	mm in	103.5 4.075	134.0 5.276	157.0 6.181	202.5 7.972	261.5 10.295	310.5 12.224	1
Longitud total	L1	mm in	127.0 5.000	162.5 6.398	179.5 7.067	224.5 8.839	292.5 11.516	355.5 13.996	2
Longitud del eje de salida	L3	mm in	36 1.417	48 1.890	56 2.205	88 3.465	110 4.331	112 4.409

Piñón montado

El piñón de Neugart está premontado en el reductor y fijado con tornillos. Esto permite que la unidad compacta compuesta de reductor y piñón se monte rápidamente en la aplicación y se ahorre trabajo de montaje adiciona

Piñón montado

Descargas

Catálogo de producto: PSN

Idioma

Descargar

Manual de instrucciones

Idioma

Descargar

Instrucciones de montaje: PSN

Idioma

Descargar

Configure aquí su reductor PSN

Hemos desarrollado el Tec Data Finder (TDF) para que pueda configurar su reductor planetario PSN adecuado con unos pocos clics. En el TDF recibirá todos los datos relevantes, informaciones técnicas y modelos CAD. Obviamente adaptados a la brida de su motor.

CONFIGURAR LA CAJA DE CAMBIOS
