– Redutor planetário série de precisão

PSBNpro

Tamanho

Acesse o Tec Data Finder

Use nosso Tec Data Finder (TDF) para configurar seu redutor e se necessário solicitar um orçamento.

Ver downloads

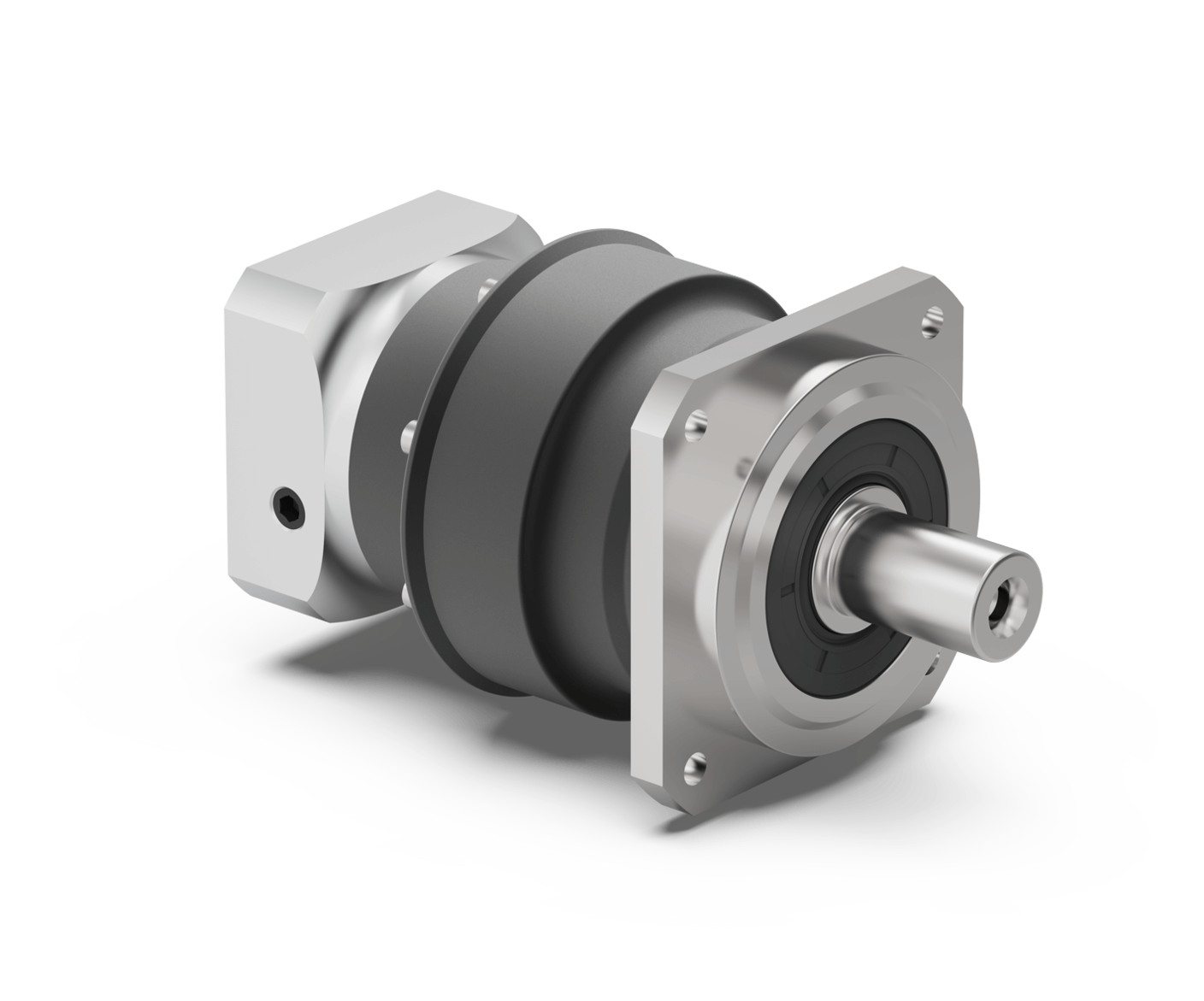

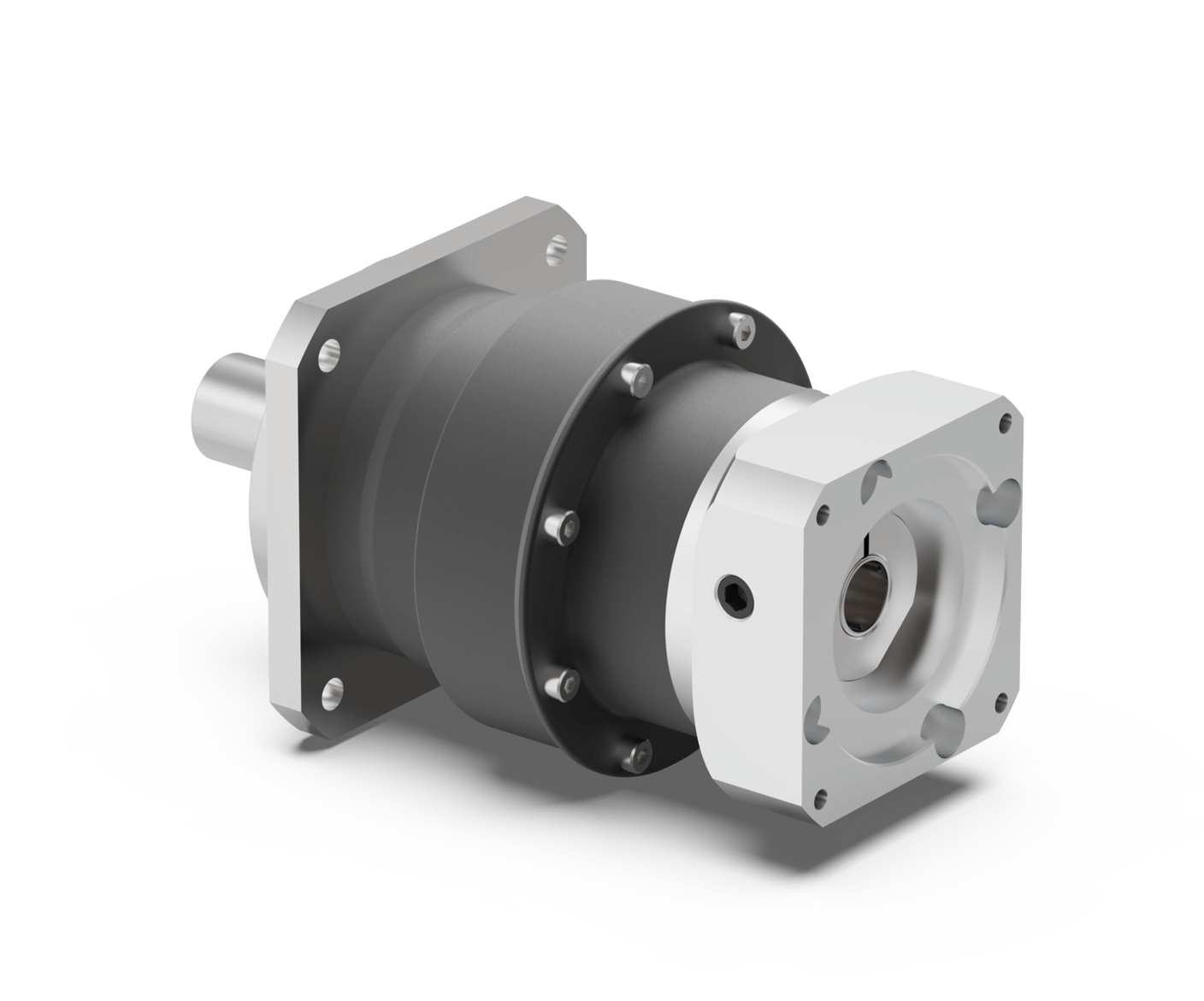

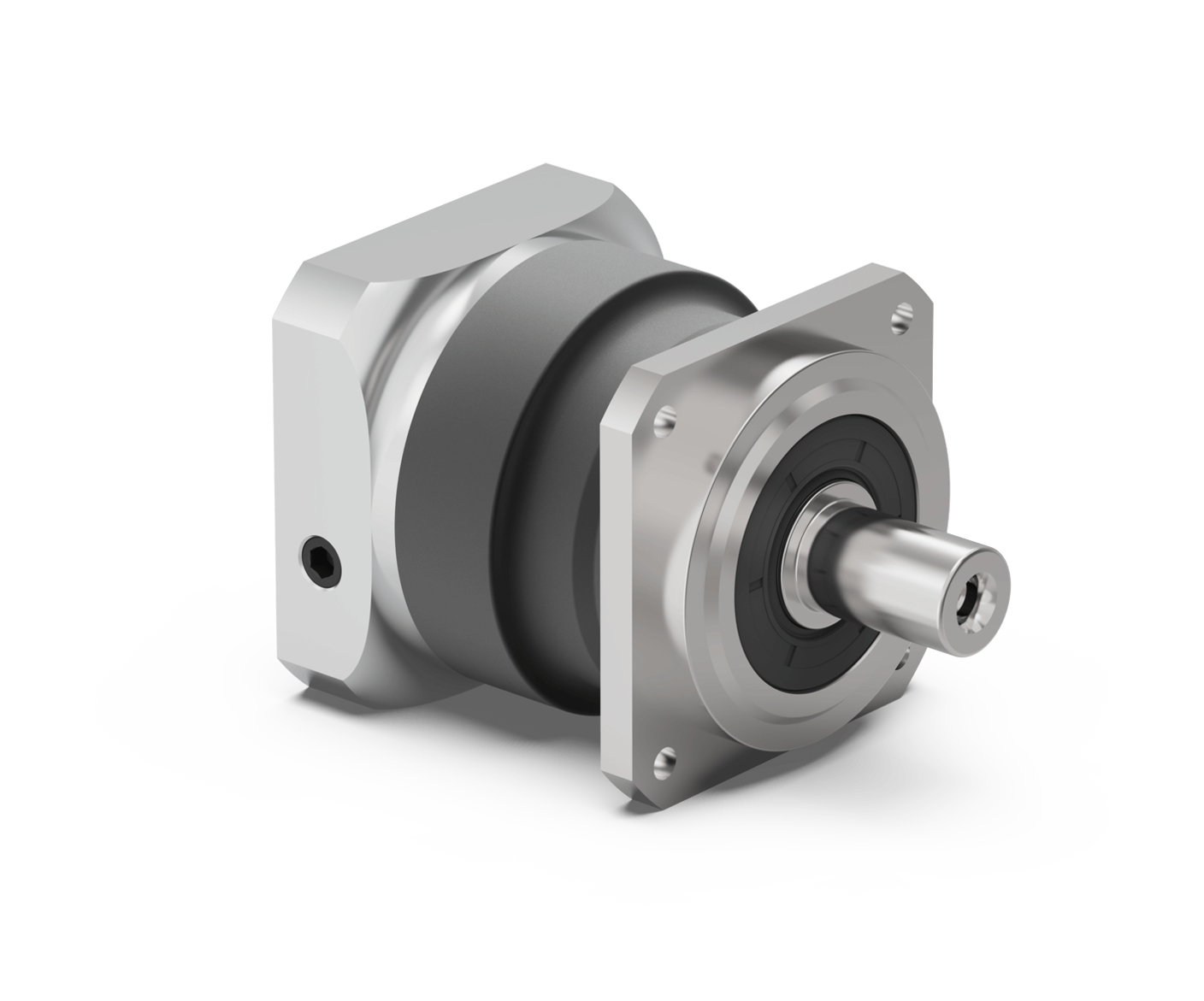

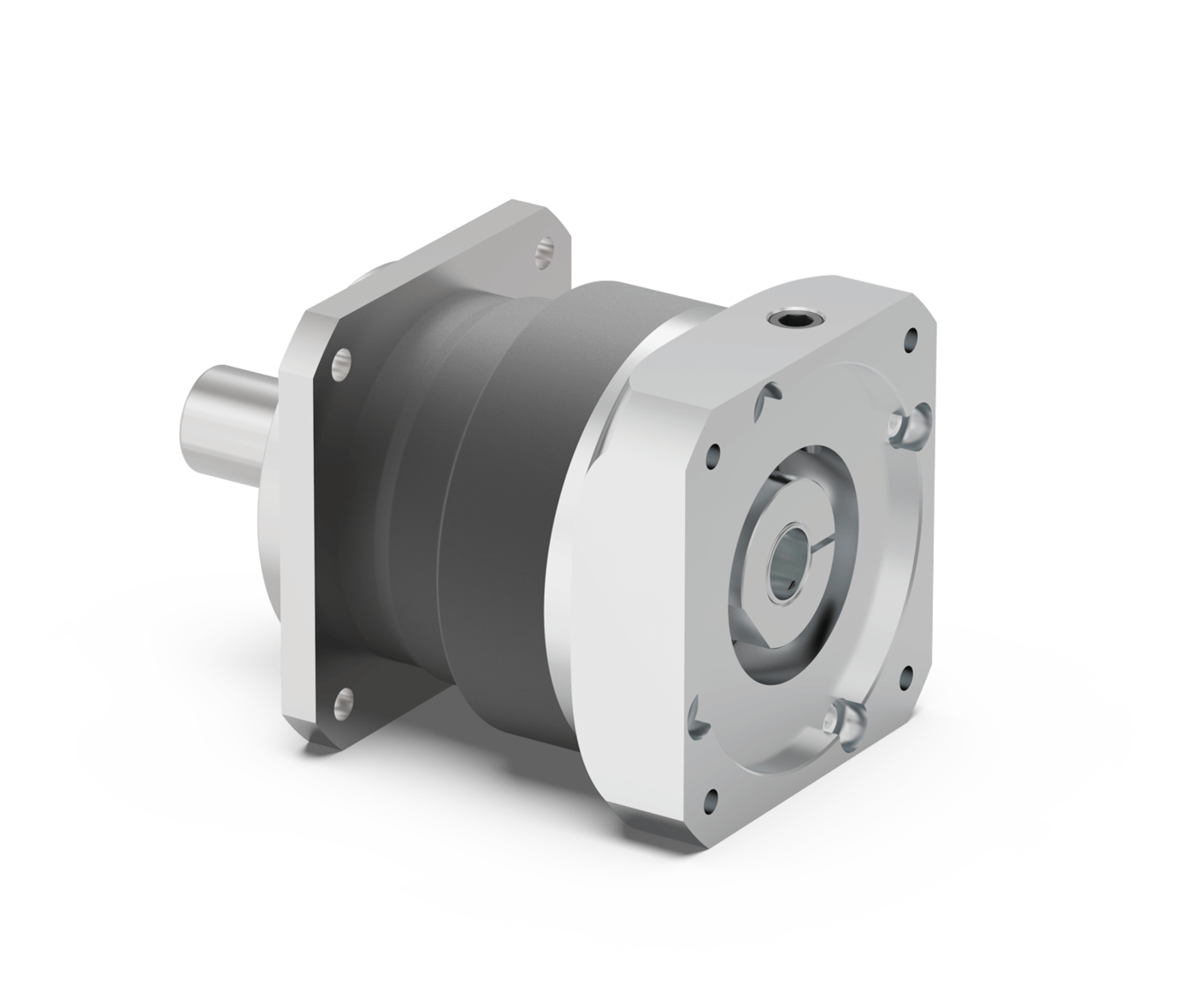

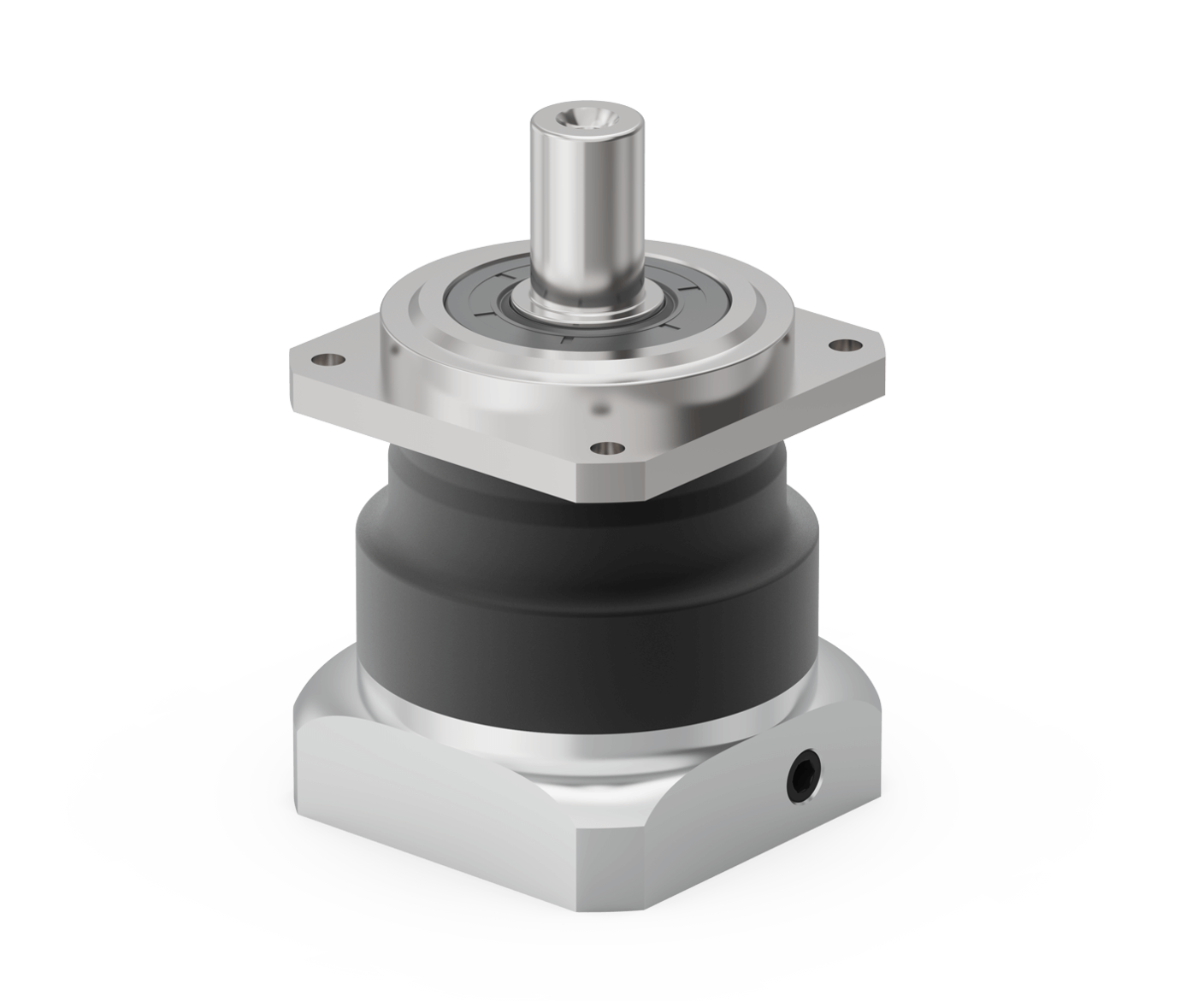

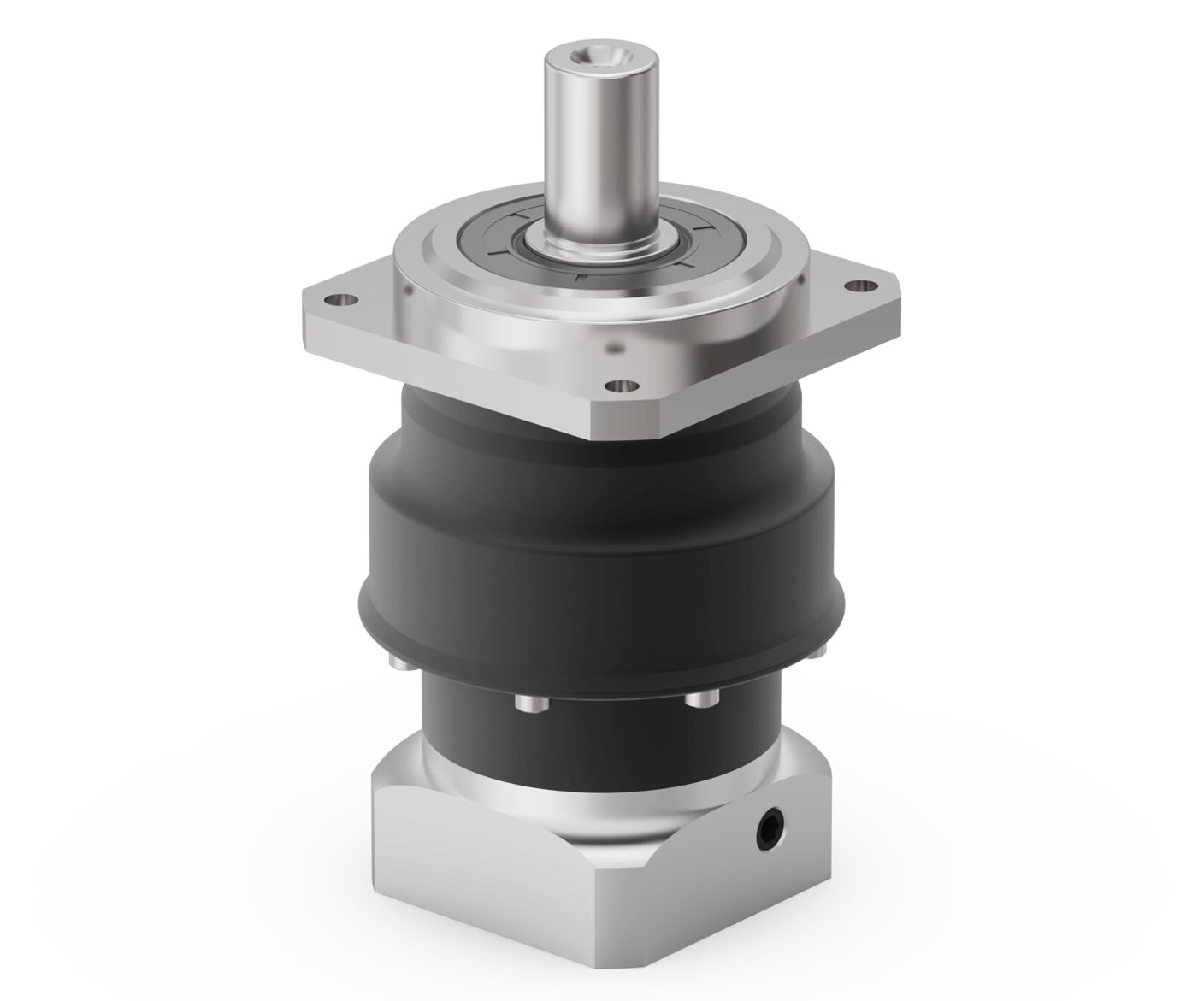

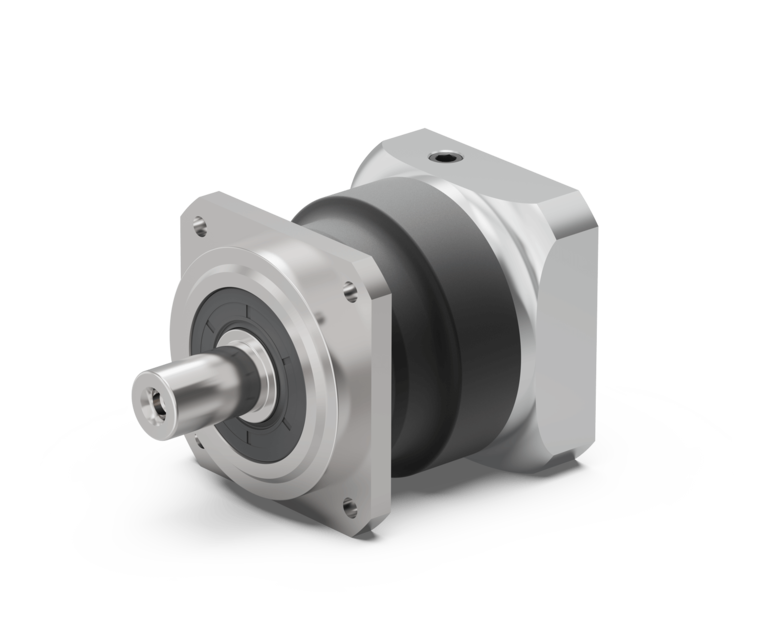

Nosso PSBNpro combina um redutor planetário de precisão com tecnologia de rolamentos eficiente. Projetado para altas rotações, oferece um desempenho máximo graças às engrenagens helicoidais homogêneas e especialmente silenciosas. Como variante pro, ele oferece torques mais altos – confiável, compacto e eficiente.

Funcionalidades

Precision Line
Redutores coaxiais
Engrenagem helicoidal
Rolamentos rígidos de esferas reforçados
Vedação radial do eixo
Flange de saída quadrado
Sentido de rotação no mesmo sentido
Portador planetário com design de gaiola

Dados técnicos

Métrico Imperial

Dados técnicos Opções Geometria

			PSBNpro 055	PSBNpro 070	PSBNpro 090	PSBNpro 115	PSBNpro 142	Fase
Redução			3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10					1
Redução			12, 15, 16, 20, 25, 35, 40, 50, 70, 100 12, 15, 16, 20, 25, 35, 40, 50, 70, 100					2
Nível de eficiência	η	% %	0 0	- -
Temperatura de operação mínima / Temperatura de operação máxima	T_min / T_max	°C °F	-25 / 90 -13 / 194
Grau de proteção			IP65 IP65
Folga padrão	φ	arcmin arcmin	<6 - <8 <6 - <8	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
Folga reduzida	φ	arcmin arcmin	<4 - <6 <4 - <6	<2 - <3 <2 - <3	<1 <1	<1 <1	<1 <1
Rigidez de torção	C_2t	Nm /arcmin lb_f.in/arcmin	1.4 - 2.0 12 - 18	3.9 - 5.0 35 - 44	10.3 - 13.0 91 - 115	26.0 - 34.5 230 - 305	58.0 - 73.0 513 - 646
Peso do Redutor	m	kg lb_m	0.8 - 1.1 1.8 - 2.5	1.6 - 1.7 3.6 - 3.8	3.3 - 3.5 7.4 - 7.7	5.6 - 7.1 12.4 - 15.6	13.2 - 15.1 29.0 - 33.2
Ruído de funcionamento	L_pA	dB(A) dB(A)	56 56	57 57	58 58	63 63	66 66

			PSBNpro 055	PSBNpro 070	PSBNpro 090	PSBNpro 115	PSBNpro 142
Força radial máxima	F_{r max}	N lb_f	830 187	1600 360	3100 697	4500 1012	9500 2136
Força axial máxima	F_{a max}	N lb_f	800 180	1500 337	2800 629	4500 1012	9600 2158
Torque máximo de inclinação	M_{K max}	Nm lb_f.in	42 373	109 961	251 2222	442 3916	1314 - 1329 11633 - 11759

			PSBNpro 055	PSBNpro 070	PSBNpro 090	PSBNpro 115	PSBNpro 142
Momento de inércia de entrada	J₁	kgcm² lb_f.in.s²10^-4	0.096 - 0.133 0.850 - 1.177	0.127 - 0.394 1.124 - 3.487	0.371 - 0.895 3.284 - 7.921	0.327 - 0.386 2.894 - 3.416	4.085 - 14.440 36.155 - 127.805
Torque médio estático	T₀	Nm lb_f.in	0.15 - 0.25 1 - 2	0.15 - 0.55 1 - 5	0.20 - 1.20 2 - 11	0.50 - 2.55 4 - 23	0.80 - 6.65 7 - 59

			PSBNpro 055	PSBNpro 070	PSBNpro 090	PSBNpro 115	PSBNpro 142	Fase
Torque de ciclo	T_2Z	Nm lb_f.in	14 - 25 119 - 221	32 - 68 283 - 602	72 - 150 637 - 1328	190 - 330 1682 - 2921	315 - 850 2788 - 7523	1
Torque de ciclo	T_2Z	Nm lb_f.in	14 - 25 119 - 221	32 - 68 283 - 602	72 - 150 637 - 1328	190 - 330 1682 - 2921	315 - 850 2788 - 7523	2
Torque máximo	T_2max	Nm lb_f.in	21 - 40 186 - 354	52 - 83 460 - 735	116 - 200 1027 - 1770	280 - 440 2478 - 3894	490 - 870 4337 - 7700	1
Torque máximo	T_2max	Nm lb_f.in	21 - 40 186 - 354	51 - 83 451 - 735	116 - 220 1027 - 1947	280 - 520 2478 - 4602	500 - 1170 4425 - 10355	2
Torque contínuo	T_2D	Nm lb_f.in	11 - 19 97 - 164	27 - 37 239 - 327	54 - 82 478 - 726	141 - 177 1248 - 1567	315 - 510 2788 - 4514	1
Torque contínuo	T_2D	Nm lb_f.in	11 - 25 97 - 221	27 - 61 239 - 540	61 - 103 540 - 912	162 - 220 1434 - 1947	315 - 550 2788 - 4868	2
Torque de parada de emergência	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	61 - 150 540 - 1328	141 - 300 1248 - 2655	295 - 650 2611 - 5753	740 - 1750 6550 - 15489	1
Torque de parada de emergência	T_2Stop	Nm lb_f.in	24 - 55 212 - 487	61 - 150 540 - 1328	116 - 300 1027 - 2655	295 - 650 2611 - 5753	740 - 2000 6550 - 17701	2

			PSBNpro 055	PSBNpro 070	PSBNpro 090	PSBNpro 115	PSBNpro 142	Fase
Velocidade de acionamento contínuo	n_1D	min^-1 rpm	4300 - 5000 4300 - 5000	3500 - 4500 3500 - 4500	3000 - 4000 3000 - 4000	2050 - 3500 2050 - 3500	1150 - 3000 1150 - 3000	1
Velocidade de acionamento contínuo	n_1D	min^-1 rpm	4500 - 5000 4500 - 5000	4500 4500		3000 - 4000 3000 - 4000	1900 - 3500 1900 - 3500	2
Velocidad mecánica máxima de accionamiento	n_1max	min^-1 rpm	10000 10000	10000 10000	10000 10000	8500 - 10000 8500 - 10000	6500 - 8500 6500 - 8500

Eixos de saída variados

Eixo de saída com chaveta
Eixo de saída liso

Folga

Folga padrão
Folga reduzida

Lubrificação

Lubrificação padrão
Lubrificação de grau alimentício

Superficie

Superficie padrão
Superfície laqueada

Sistemas de fixação otimizados

Sistema de fixação otimizado para inércia
Sistema de fixação para grandes diâmetros de eixo do motor

Acionamento

Adaptação do motor

			PSBNpro 055	PSBNpro 070	PSBNpro 090	PSBNpro 115	PSBNpro 142	Fase
Diâmetro do eixo saída	D3	mm in	13 0.512	16 0.630	22 0.866	32 1.260	40 1.575
Diâmetro de centragem de saída	D5	mm in	50 1.969	50 1.969	80 3.150	110 4.331	130 5.118
Comprimento do flange de saído	Q1	mm in	55 2.165	60 2.362	90 3.543	115 4.528	140 5.512
Comprimento total	L1	mm in	93.5 3.681	116.5 4.587	140.5 5.531	182.5 7.185	247.5 9.744	1
Comprimento total	L1	mm in	117.0 4.606	149.8 5.898	163.0 6.417	204.0 8.032	279.0 10.984	2
Comprimento do eixo saída	L3	mm in	26 1.024	37 1.457	48 1.890	65 2.559	97 3.819
