– Hassas seri planet redüktör

PLN

Gövde ölçüsü

Tec Data Finder git

Redüktörünüzü yapılandırmak ve gerektiğinde doğrudan talepte bulunmak için Tec Data Finder'imizi (TDF) kullanın.

İndirme sayfasına git

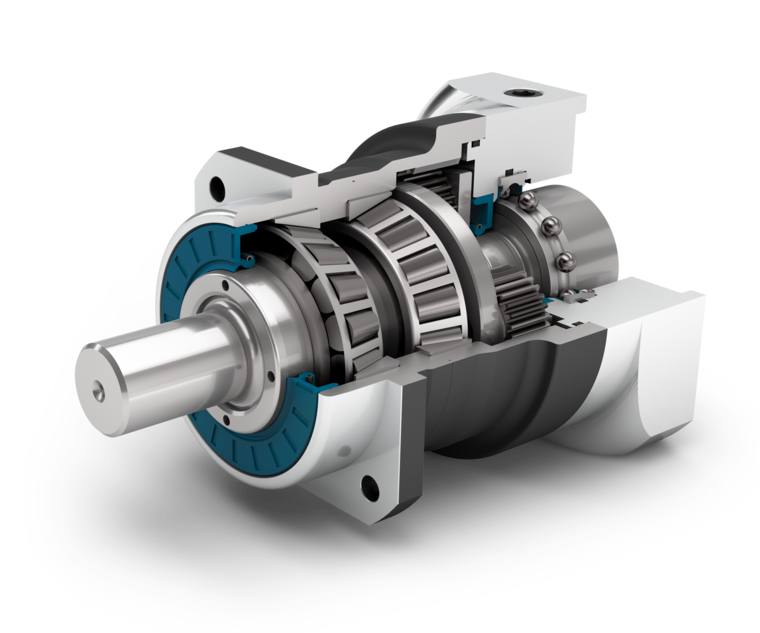

Hassas düz dişli planet redüktörümüz maksimum güç ve tork için tasarlanmıştır. PLN'nin ön gerdirmeli konik makaralı rulmanları ve özel olarak uyarlanmış sızdırmazlık keçesi, toz ve su jetlerinde bile optimum performansı garanti eder.

Özellikler

Precision Line
Koaksiyel redüktör
Düz dişli
Öngerilimli konik makaralı rulman
Radyal mil keçesi
Kare çıkış flanşı
Ekstra uzun merkezleme çapı
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Daha fazla bilgi

Metrik Imperial

Teknik veriler Seçenekler Geometri

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190	Kademe
İletim oranı			3, 4, 5, 7, 8, 10 3, 4, 5, 7, 8, 10					1
İletim oranı			12, 15, 16, 20, 25, 32, 40, 64, 100 12, 15, 16, 20, 25, 32, 40, 64, 100					2
Verim	η	% %	95 - 98 95 - 98
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C °F	-25 / 90 -13 / 194
Koruma sınıfı			IP65 IP65
Standart boşluk	φ	arcmin arcmin	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
İndirgenmiş boşluk	φ	arcmin arcmin	<2 <2	<1 <1	<1 <1	<1 <1	<1 <1
Burulma dayanımı	C_2t	Nm /arcmin lb_f.in/arcmin	3.5 - 4.5 31 - 40	9.2 - 11.9 81 - 105	22.0 - 26.0 195 - 230	61.0 - 73.0 540 - 646	155.0 - 202.0 1372 - 1788
Redüktör ağırlığı	m	kg lb_m	1.9 - 2.5 4.3 - 5.5	3.3 - 4.2 7.3 - 9.2	6.4 - 8.8 14.1 - 19.4	15.8 - 21.5 34.8 - 47.4	32.9 - 48.5 72.6 - 106.9
Çalışma sessizliği	L_pA	dB(A) dB(A)	60 60	62 62	65 65	70 70	74 74

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190
Maksimum radyal kuvvet	F_{r max}	N lb_f	3200 719	5500 1236	6000 1349	12500 2810	21000 4721
Maksimum eksenel kuvvet	F_{a max}	N lb_f	3400 764	4500 1012	6500 1461	12000 2698	17000 3822
Maksimum döndürme (devirme) momenti	M_{K max}	Nm lb_f.in	191 1690	383 3393	488 4317	1420 12572	2535 22434

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190
Kütlesel atalet momenti (Giriş)	J₁	kgcm² lb_f.in.s²10^-4	0.209 - 0.365 1.850 - 3.231	0.544 - 1.028 4.815 - 9.099	1.933 - 3.256 17.108 - 28.818	6.811 - 15.270 60.282 - 135.151	22.430 - 63.815 198.522 - 564.810
Ortalama kalkış torku	T₀	Nm lb_f.in	0.20 - 0.70 2 - 6	0.30 - 1.15 3 - 10	0.65 - 2.30 6 - 20	1.40 - 8.00 12 - 71	2.90 - 18.90 26 - 167

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190	Kademe
Çevrim torku	T_2Z	Nm lb_f.in	27 - 65 239 - 575	60 - 140 531 - 1239	125 - 300 1106 - 2655	270 - 750 2390 - 6638	630 - 1660 5576 - 14692	1
Çevrim torku	T_2Z	Nm lb_f.in	27 - 77 239 - 682	60 - 150 531 - 1328	125 - 300 1106 - 2655	280 - 1000 2478 - 8851	600 - 1800 5310 - 15931	2
Maksimum tork	T_2max	Nm lb_f.in	43 - 75 381 - 664	96 - 175 850 - 1549	200 - 385 1770 - 3408	325 - 810 2876 - 7169	990 - 1660 8762 - 14692	1
Maksimum tork	T_2max	Nm lb_f.in	43 - 105 381 - 929	96 - 240 850 - 2124	200 - 480 1770 - 4248	325 - 1600 2876 - 14161	840 - 2880 7435 - 25490	2
Sürekli tork	T_2D	Nm lb_f.in	14 - 32 119 - 283	30 - 70 266 - 620	62 - 150 549 - 1328	152 - 375 1345 - 3319	315 - 800 2788 - 7081	1
Sürekli tork	T_2D	Nm lb_f.in	14 - 38 119 - 336	30 - 75 266 - 664	62 - 150 549 - 1328	152 - 500 1345 - 4425	315 - 900 2788 - 7966	2
Acil durdurma torku	T_2Stop	Nm lb_f.in	52 - 100 460 - 885	121 - 250 1071 - 2213	295 - 620 2611 - 5487	570 - 1420 5045 - 12568	1350 - 3150 11949 - 27880	1
Acil durdurma torku	T_2Stop	Nm lb_f.in	50 - 150 443 - 1328	120 - 300 1062 - 2655	240 - 650 2124 - 5753	560 - 2000 4956 - 17701	1350 - 3600 11949 - 31863	2

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190	Kademe
Sürekli giriş devri	n_1D	min^-1 rpm	2050 - 4400 2050 - 4400	1950 - 4000 1950 - 4000	1500 - 3500 1500 - 3500	850 - 2250 850 - 2250	700 - 1900 700 - 1900	1
Sürekli giriş devri	n_1D	min^-1 rpm	3550 - 4500 3550 - 4500	3400 - 4000 3400 - 4000	2450 - 3500 2450 - 3500	1300 - 3000 1300 - 3000	1000 - 2500 1000 - 2500	2
Maks. mekanik giriş devri	n_1max	min^-1 rpm	10000 10000	10000 10000	8500 8500	6500 6500	6000 6000

Çok çeşitli çıkış milleri

Kamalı çıkış mili
Kamasız çıkış mili
Çoklu Kamalı mil çıkışı (DIN 5480)
Pinyon montajlı çıkış mili

Boşluk

standart boşluk
indirgenmiş boşluk

Yağlama

standart yağlama
gıdaya uygun yağlama

Yüzey

Standart yüzey kaplama
Lake yüzey

Optimum hale getirilmiş sıkma sistemleri

Kütlesel ataleti optimize edilmiş sıkma sistemi
Büyük motor mili çapı için sıkma sistemi

Giriş

Motor bağlantısı

Pinyon montajlı

PK1 - Helis dişli pinyon
PK1 - Düz dişli pinyon

			PLN 070	PLN 090	PLN 115	PLN 142	PLN 190	Kademe
Redüktör çıkış mili çapı	D3	mm in	16 0.630	22 0.866	32 1.260	40 1.575	55 2.165
Çıkış tarafı redüktör merkezlemesi fatura çapı	D5	mm in	60 2.362	70 2.756	90 3.543	130 5.118	160 6.299
Giriş tarafı kare ﬂanş ölçüsü	Q1	mm in	70 2.756	80 3.150	110 4.331	142 5.591	190 7.480
Toplam uzunluk	L1	mm in	137.5 5.413	159.5 6.280	201.0 7.913	276.0 10.866	310.5 12.224	1
Toplam uzunluk	L1	mm in	166.5 6.555	191.5 7.539	241.0 9.488	335.0 13.189	382.5 15.059	2
Redüktör çıkış mili uzunluğu	L3	mm in	48 1.890	56 2.205	88 3.465	110 4.331	112 4.409

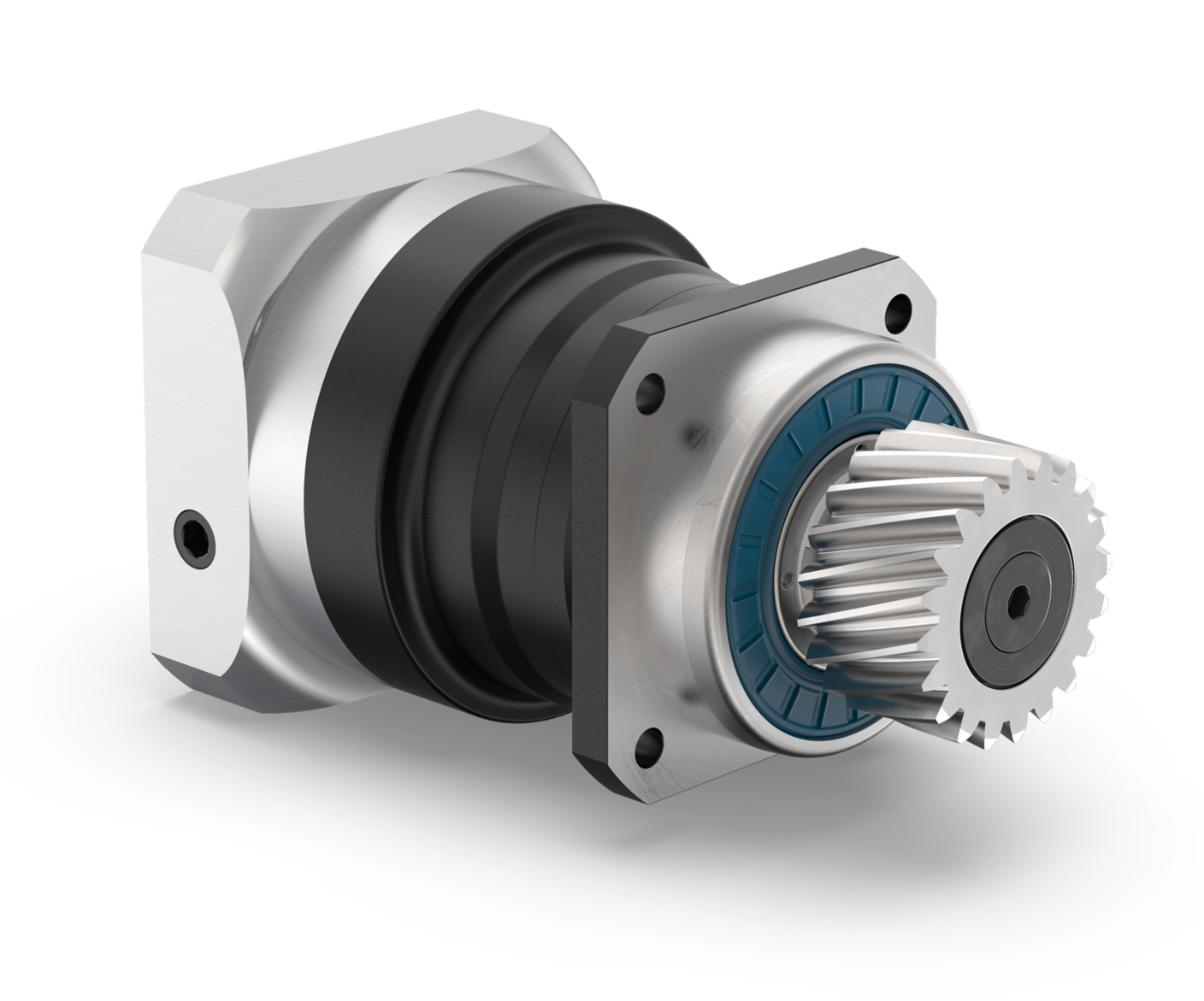

Redüktör-Pinyon

Neugart pinyonu redüktöre önceden takılmış ve vidalarla emniyete alınmıştır. Bu sayede redüktör ve pinyondan oluşan kompakt yapı hızlıca uygulamaya takılabilir ve ek montaj masrafından tasarruf sağlar.

Redüktör-Pinyon
