– Hassas seri planet redüktör

PLFN

Gövde ölçüsü

Tec Data Finder git

Redüktörünüzü yapılandırmak ve gerektiğinde doğrudan talepte bulunmak için Tec Data Finder'imizi (TDF) kullanın.

İndirme sayfasına git

PLFN ürünümüz kolay montaja izin veren standartlaştırılmış bir flanş arayüzüne sahiptir. Düz dişli hassas planet redüktör, maksimum performans ve tork için tasarlanmıştır. Yüksek devrilme momenti, en yüksek radyal ve eksenel kuvvetlerde bile en iyi performansı sağlar.

Özellikler

Precision Line
Koaksiyel redüktör
Düz dişli
Öngerilimli eğik bilyalı rulman
Radyal mil keçesi
Dairesel, ekstra büyük çıkış flanşı
Oldukça kısa redüktör
Dönme yönü aynı
Aktarma kolunun kafesli modeli

Daha fazla bilgi

Metrik Imperial

Teknik veriler Seçenekler Geometri

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200	Kademe
İletim oranı			4, 5, 7, 8, 10 4, 5, 7, 8, 10					1
İletim oranı			16, 20, 25, 32, 40, 50, 64, 100 16, 20, 25, 32, 40, 50, 64, 100					2
Verim	η	% %	96 - 97 96 - 97
Min. çalışma sıcaklığı / Maks. çalışma sıcaklığı	T_min / T_max	°C °F	-25 / 90 -13 / 194
Koruma sınıfı			IP65 IP65
Standart boşluk	φ	arcmin arcmin	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5	<3 - <5 <3 - <5
İndirgenmiş boşluk	φ	arcmin arcmin	<2 <2	<1 <1	<1 <1	<1 <1	<1 <1
Burulma dayanımı	C_2t	Nm /arcmin lb_f.in/arcmin	7.6 - 14.8 67 - 131	18.5 - 40.5 164 - 358	58.0 - 92.0 513 - 814	156.0 - 264.0 1381 - 2337	330.0 - 656.0 2921 - 5806
Redüktör ağırlığı	m	kg lb_m	1.3 - 1.9 2.9 - 4.2	2.9 - 3.4 6.3 - 7.5	4.9 - 6.1 10.8 - 13.4	12.6 - 15.0 27.9 - 33.1	36.6 - 44.7 80.7 - 98.7
Çalışma sessizliği	L_pA	dB(A) dB(A)	60 60	62 62	65 65	70 70	74 74

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200
Maksimum radyal kuvvet	F_{r max}	N lb_f	2150 483	3950 888	4900 1102	12000 2698	33000 7419
Maksimum eksenel kuvvet	F_{a max}	N lb_f	2850 641	5450 1225	6450 1450	7500 1686	12000 2698
Maksimum döndürme (devirme) momenti	M_{K max}	Nm lb_f.in	132 1170	326 2888	475 4207	1219 10786	4957 43870

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200
Kütlesel atalet momenti (Giriş)	J₁	kgcm² lb_f.in.s²10^-4	0.209 - 0.288 1.850 - 2.549	0.211 - 0.920 1.868 - 8.143	0.546 - 2.942 4.833 - 26.039	1.951 - 12.365 17.268 - 109.439	6.911 - 61.170 61.168 - 541.400
Ortalama kalkış torku	T₀	Nm lb_f.in	0.20 - 0.70 2 - 6	0.20 - 1.55 2 - 14	0.30 - 3.70 3 - 33	0.75 - 9.40 7 - 83	1.60 - 25.80 14 - 228

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200	Kademe
Çevrim torku	T_2Z	Nm lb_f.in	27 - 65 239 - 575	60 - 140 531 - 1239	125 - 300 1106 - 2655	270 - 750 2390 - 6638	630 - 1660 5576 - 14692	1
Çevrim torku	T_2Z	Nm lb_f.in	27 - 77 239 - 682	60 - 150 531 - 1328	125 - 300 1106 - 2655	280 - 1000 2478 - 8851	600 - 1800 5310 - 15931	2
Maksimum tork	T_2max	Nm lb_f.in	43 - 75 381 - 664	96 - 175 850 - 1549	200 - 385 1770 - 3408	325 - 810 2876 - 7169	1000 - 1660 8851 - 14692	1
Maksimum tork	T_2max	Nm lb_f.in	43 - 103 381 - 912	96 - 240 850 - 2124	200 - 480 1770 - 4248	325 - 1540 2876 - 13630	840 - 2880 7435 - 25490	2
Sürekli tork	T_2D	Nm lb_f.in	14 - 32 119 - 283	30 - 70 266 - 620	62 - 150 549 - 1328	152 - 375 1345 - 3319	315 - 800 2788 - 7081	1
Sürekli tork	T_2D	Nm lb_f.in	14 - 38 119 - 336	30 - 75 266 - 664	62 - 150 549 - 1328	152 - 500 1345 - 4425	315 - 900 2788 - 7966	2
Acil durdurma torku	T_2Stop	Nm lb_f.in	52 - 100 460 - 885	121 - 250 1071 - 2213	295 - 620 2611 - 5487	570 - 1420 5045 - 12568	1350 - 3150 11949 - 27880	1
Acil durdurma torku	T_2Stop	Nm lb_f.in	50 - 150 443 - 1328	120 - 300 1062 - 2655	240 - 650 2124 - 5753	560 - 2000 4956 - 17701	1350 - 3600 11949 - 31863	2

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200	Kademe
Sürekli giriş devri	n_1D	min^-1 rpm	2100 - 4100 2100 - 4100	1750 - 4000 1750 - 4000	1300 - 3150 1300 - 3150	850 - 2050 850 - 2050	500 - 1300 500 - 1300	1
Sürekli giriş devri	n_1D	min^-1 rpm	3700 - 4500 3700 - 4500	3850 - 4500 3850 - 4500	3150 - 4000 3150 - 4000	1700 - 3500 1700 - 3500	1100 - 3000 1100 - 3000	2
Maks. mekanik giriş devri	n_1max	min^-1 rpm	10000 10000	10000 10000	8500 - 10000 8500 - 10000	6500 - 8500 6500 - 8500	6000 - 6500 6000 - 6500

Çok çeşitli çıkış milleri

ISO 9409-1’a uygun flanş çıkış mili
Pinyon montajlı çıkış mili

Boşluk

standart boşluk
indirgenmiş boşluk

Yağlama

standart yağlama
gıdaya uygun yağlama

Yüzey

Standart yüzey kaplama
Lake yüzey

Optimum hale getirilmiş sıkma sistemleri

Kütlesel ataleti optimize edilmiş sıkma sistemi
Büyük motor mili çapı için sıkma sistemi

Giriş

Motor bağlantısı

Pinyon montajlı

PM1 - Helis dişli pinyon
PM2 - Helis dişli pinyon
PM2 - Düz dişli pinyon

			PLFN 064	PLFN 090	PLFN 110	PLFN 140	PLFN 200	Kademe
Redüktör çıkış tarafı bağlantı eksen çapı	D11	mm in	31.5 1.240	50 1.969	63 2.480	80 3.150	125 4.921
Redüktör çıkış flanşı faturası	D13	mm in	64 2.520	90 3.543	110 4.331	140 5.512	200 7.874
Redüktör çıkış ﬂanş çapı	D14	mm in	86 3.386	118 4.646	145 5.709	179 7.047	247 9.724
Toplam uzunluk	L1	mm in	71.0 2.795	89.0 3.504	108.0 4.252	157.0 6.181	212.5 8.366	1
Toplam uzunluk	L1	mm in	99.5 3.917	111.0 4.370	130.0 5.118	187.5 7.382	264.0 10.394	2
Redüktör çıkış mili uzunluğu	L13	mm in	19.5 0.768	30.0 1.181	29.0 1.142	38.0 1.496	50.0 1.969

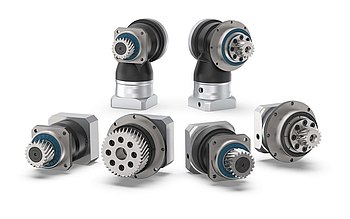

Redüktör-Pinyon

Neugart pinyonu redüktöre önceden takılmış ve vidalarla emniyete alınmıştır. Bu sayede redüktör ve pinyondan oluşan kompakt yapı hızlıca uygulamaya takılabilir ve ek montaj masrafından tasarruf sağlar.

Redüktör-Pinyon

İndirmeler

Ürün kataloğu: PLFN

Dil

İndirin

İşletim Kılavuzu

Dil

İndirin

Montaj kilavuzu: PLFN

Dil

İndirin

PLFN Redüktörünüzü buradan yapılandırın

TDF Tec Data Finder'i, sadece birkaç tıklamayla uygun PLFN planet redüktörünüzü yapılandırabilmeniz için geliştirdik. Bununla ilgili tüm verileri, teknik bilgileri ve CAD modellerini TDF'de bulabilirsiniz. Elbette motor flanşınıza uygun olarak.

REDÜKTÖRÜN YAPILANDIRILMASI
