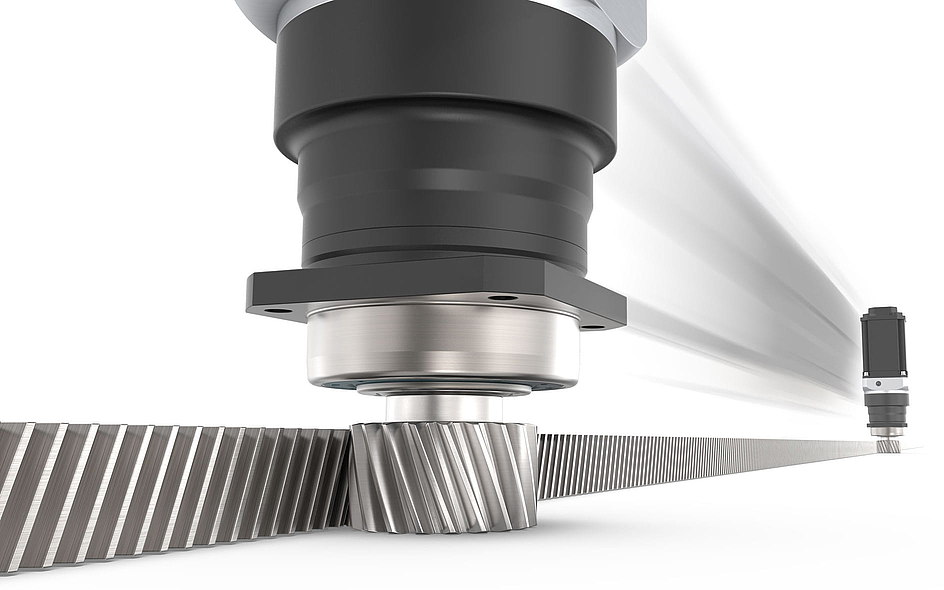

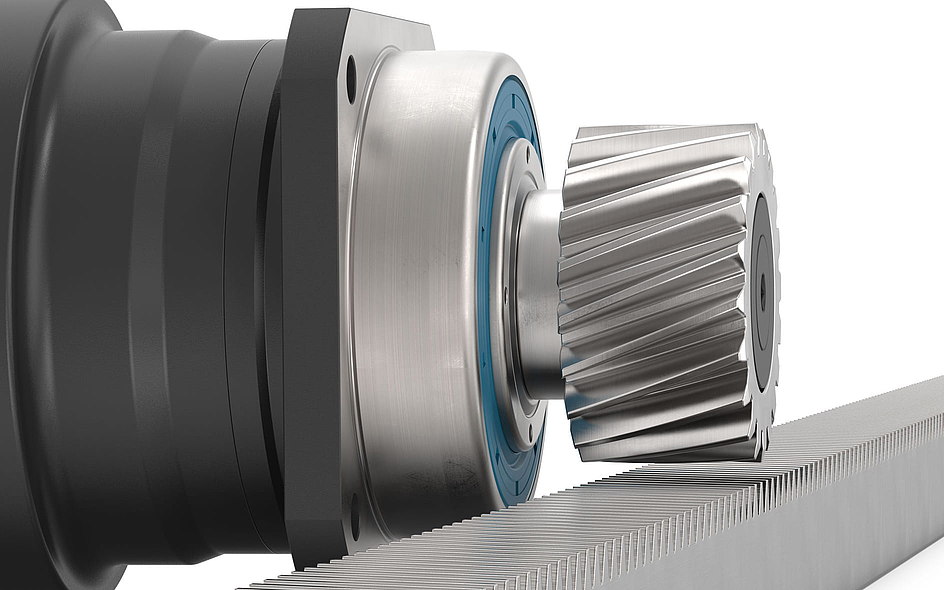

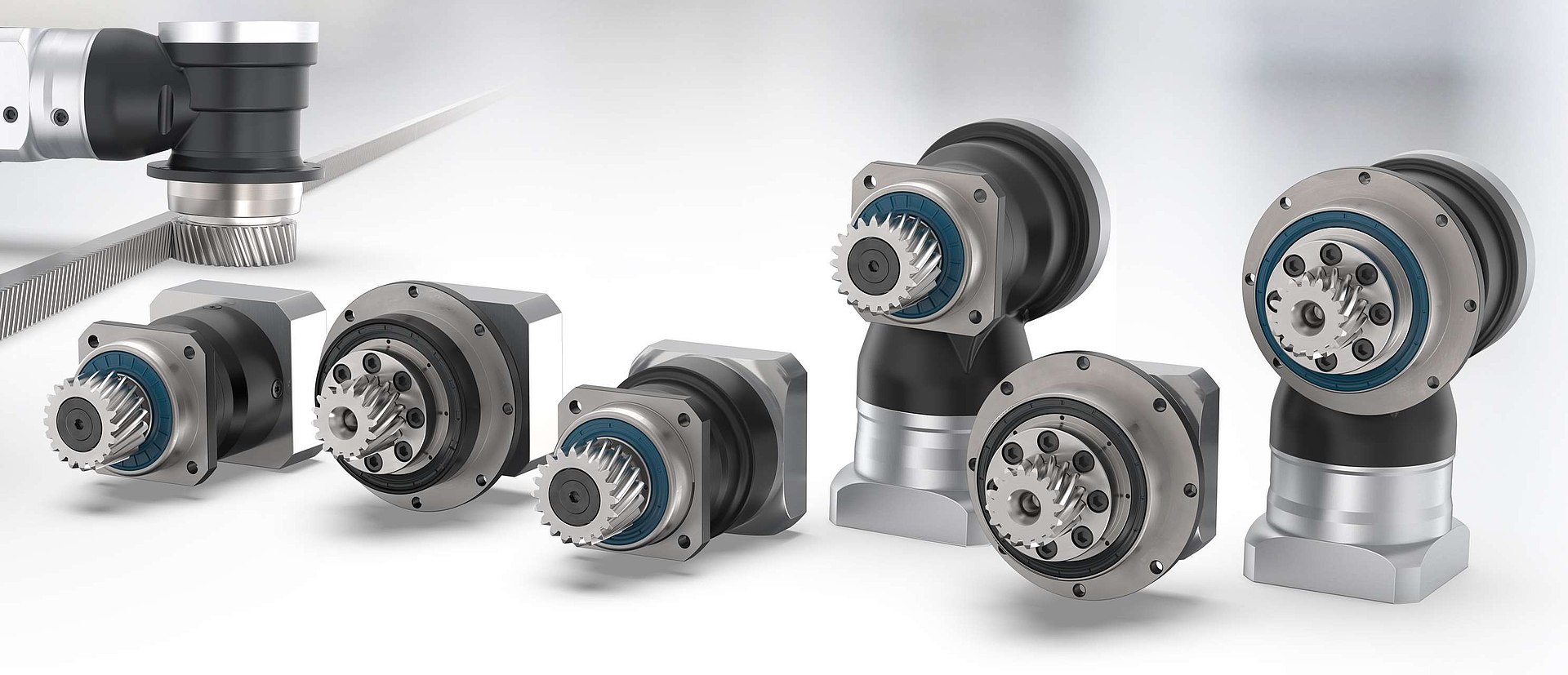

Redutores planetários com pinhão integrado

Uma combinação de redutor e pinhão desenvolvida a partir de uma única fonte garante a compatibilidade técnica ideal para seu acionamento de cremalheira e pinhão.

As combinações integradas de redutor e pinhão garantem a melhor sintonia técnica para acionamentos de cremalheira e pinhão.

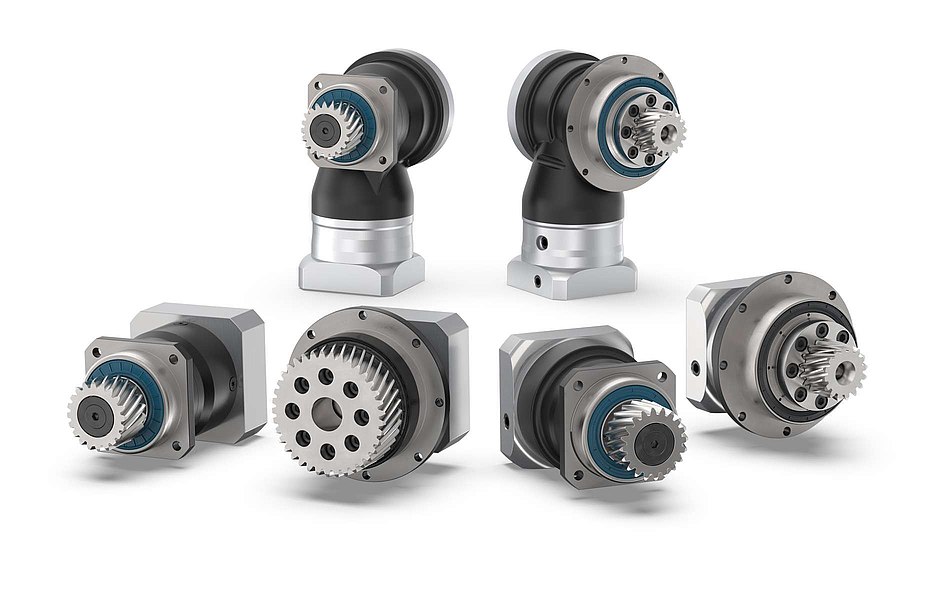

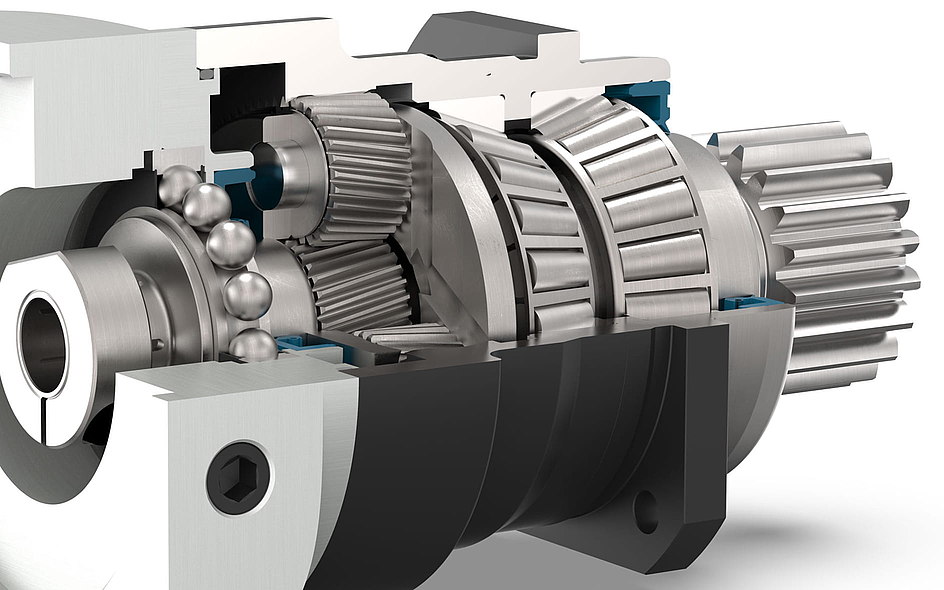

Graças à precisão dos dentes, inúmeras possibilidades de soluções oferecem alta dinâmica e, ao mesmo tempo, elevada capacidade de carga.

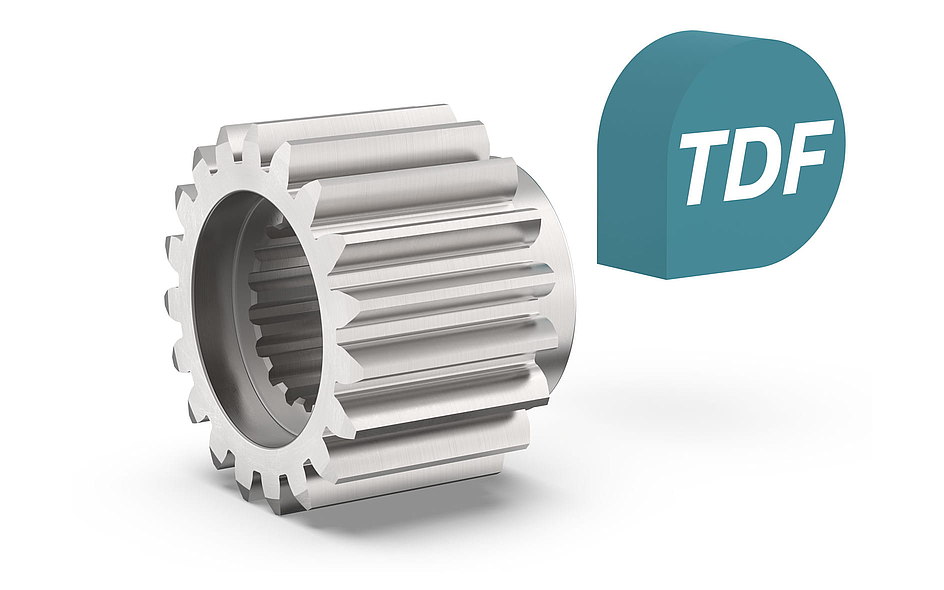

    Ir para Tec Data Finder

*  Use nosso Tec Data Finder (TDF) para configurar seu redutor e, se necessário, encaminhar solicitações diretamente. Seu redutor e, em caso de necessidade, encaminhe as solicitações diretamente.

IR PARA DOWNLOADS

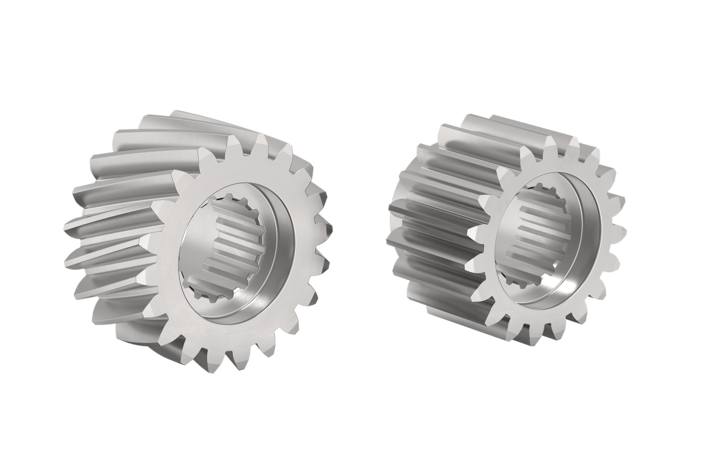

Pinhão PK1

O pinhão PK1 é montado no eixo de saída estriado do redutor, de modo que uma engrenagem interna em conformidade com a norma DIN 5480 garante a segurança necessaria da montagem.

Mais informações

Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PK1 2 15 90 5650 PSN070 PLN070 WPLN070 PLHE060 WPLHE060
PK1 2 16 103 6060
PK1 2 18 141 7380
PK1 2 18 141 7380 PSN090 PLN090 WPLN090 PLHE080 WPLHE080
PK1 2 20 183 8620
PK1 2 22 218 9330
PK1 2 23 229 9380 PSN115 PLN115 WPLN115 PLHE120 WPLHE120
PK1 2 25 250 9420
PK1 2 27 275 9590
PK1 3 20 534 16770
PK1 3 20 534 16770 PSN142 PLN142 WPLN142 - -
PK1 3 22 602 17190
PK1 3 24 660 17270
PK1 4 20 1295 30510 PSN190 PLN190 - - -
Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PK1 2 15 90 5650 PSN070 PLN070 WPLN070 PLHE060 WPLHE060
PK1 2 16 103 6060
PK1 2 18 141 7380
PK1 2 18 141 7380 PSN090 PLN090 WPLN090 PLHE080 WPLHE080
PK1 2 20 183 8620
PK1 2 22 218 9330
PK1 2 23 229 9380 PSN115 PLN115 WPLN115 PLHE120 WPLHE120
PK1 2 25 250 9420
PK1 2 27 275 9590
PK1 3 20 534 16770
PK1 3 20 534 16770 PSN142 PLN142 WPLN142 - -
PK1 3 22 602 17190
PK1 3 24 660 17270
PK1 4 20 1295 30510 PSN190 PLN190 - - -
Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PK1 2 16 61 3810 PSN070 PLN070 WPLN070 PLHE060 WPLHE060
PK1 2 19 94 4940 PSN090 PLN090 WPLN090 PLHE080 WPLHE080
PK1 3 17 225 8820 PSN115 PLN115 WPLN115 PLHE120 WPLHE120
PK1 3 22 397 12030 PSN142 PLN142 WPLN142 - -
PK1 4 19 712 18730
PK1 4 22 986 22400 PSN190 PLN190 - - -
PK1 5 19 1481 31170
Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PK1 2 16 61 3810 PSN070 PLN070 WPLN070 PLHE060 WPLHE060
PK1 2 19 94 4940 PSN090 PLN090 WPLN090 PLHE080 WPLHE080
PK1 3 17 225 8820 PSN115 PLN115 WPLN115 PLHE120 WPLHE120
PK1 3 22 397 12030 PSN142 PLN142 WPLN142 - -
PK1 4 19 712 18730
PK1 4 22 986 22400 PSN190 PLN190 - - -
PK1 5 19 1481 31170
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dk L71
mm   mm   mm mm
060 / 070 PK1 2 15 31,831 0,55 37,95 26
PK1 2 16 33,953 0,55 40,07 26
PK1 2 18 38,197 0,45 43,92 26
080 / 090 PK1 2 18 38,197 0,45 43,92 26
PK1 2 20 42,441 0,45 48,16 26
PK1 2 22 46,686 0,45 52,40 26
115 / 120 PK1 2 23 48,808 0,45 54,53 26
PK1 2 25 53,052 0,45 58,74 26
PK1 2 27 57,296 0,35 62,59 26
PK1 3 20 63,662 0,45 72,25 31
142 PK1 3 20 63,662 0,45 72,25 31
PK1 3 22 70,028 0,45 76,62 31
PK1 3 24 76,394 0,45 84,99 31
190 PK1 4 20 84,883 0,40 95,97 41
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dk L71
mm   mm   mm mm
060 / 070 PK1 2 15 31,831 0,55 37,95 26
PK1 2 16 33,953 0,55 40,07 26
PK1 2 18 38,197 0,45 43,92 26
080 / 090 PK1 2 18 38,197 0,45 43,92 26
PK1 2 20 42,441 0,45 48,16 26
PK1 2 22 46,686 0,45 52,40 26
115 / 120 PK1 2 23 48,808 0,45 54,53 26
PK1 2 25 53,052 0,45 58,74 26
PK1 2 27 57,296 0,35 62,59 26
PK1 3 20 63,662 0,45 72,25 31
142 PK1 3 20 63,662 0,45 72,25 31
PK1 3 22 70,028 0,45 76,62 31
PK1 3 24 76,394 0,45 84,99 31
190 PK1 4 20 84,883 0,40 95,97 41
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dk L71
mm   mm   mm mm
060 / 070 PK1 2 16 32,00 0,50 37,92 26
080 / 090 PK1 2 19 38,00 0,40 43,52 26
115 / 120 PK1 3 17 51,00 0,40 59,29 31
142 PK1 3 22 66,00 0,20 73,09 31
PK1 4 19 76,00 0,30 86,29 41
190 PK1 4 22 88,00 0,20 97,49 41
PK1 5 19 95,00 0,40 108,89 51
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dk L71
mm   mm   mm mm
060 / 070 PK1 2 16 32,00 0,50 37,92 26
080 / 090 PK1 2 19 38,00 0,40 43,52 26
115 / 120 PK1 3 17 51,00 0,40 59,29 31
142 PK1 3 22 66,00 0,20 73,09 31
PK1 4 19 76,00 0,30 86,29 41
190 PK1 4 22 88,00 0,20 97,49 41
PK1 5 19 95,00 0,40 108,89 51


O pinhão PK1 para os eixos de saída estriados está incorporado nas seguintes séries de redutores:

Redutores similares:

PSN PSN
Tamanho
Torque nominal
28-950 Nm
Torque nominal
248-8408 lbf in
Força radial
3200-20000 N
Força radial
719-4496 N
Força axial
4400-19000 N
Força axial
989-4271 N
Folga de torção máxima
1-5 arcmin
Folga de torção máxima
1-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
PLN PLN
Tamanho
Torque nominal
27-1800 Nm
Torque nominal
239-15931 lbf in
Força radial
3200-21000 N
Força radial
719-4721 N
Força axial
4400-21000 N
Força axial
989-4721 N
Folga de torção máxima
1-5 arcmin
Folga de torção máxima
1-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
WPLN WPLN
Tamanho
Torque nominal
22-800 Nm
Torque nominal
195-7081 lbf in
Força radial
3200-12500 N
Força radial
719-2810 N
Força axial
4300-15000 N
Força axial
967-3372 N
Folga de torção máxima
3-5 arcmin
Folga de torção máxima
3-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
PLHE PLHE
Tamanho
Torque nominal
15-260 Nm
Torque nominal
133-2301 lbf in
Força radial
3200-6000 N
Força radial
719-1349 N
Força axial
4400-8000 N
Força axial
989-1798 N
Folga de torção máxima
7-12 arcmin
Folga de torção máxima
7-12 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
WPLHE WPLHE
Tamanho
Torque nominal
14-260 Nm
Torque nominal
124-2301 lbf in
Força radial
3200-6000 N
Força radial
719-1349 N
Força axial
4400-8000 N
Força axial
989-1798 N
Folga de torção máxima
11-18 arcmin
Folga de torção máxima
11-18 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto

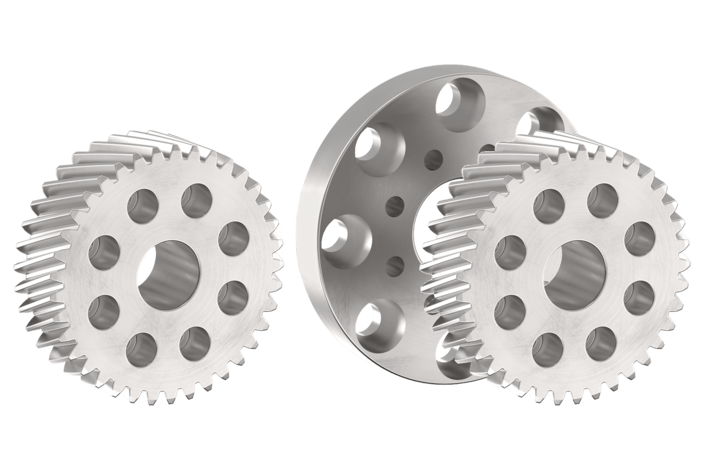

Pinhão PM1

O pinhão PM1 é projetado para redutores com flange de saída e é equipado com uma interface mecânica padronizada de acordo com a norma ISO 9409-1. Graças a sua grande circunferência, taxas de alimentação particularmente altas podem ser realizadas.

Mais informações

Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PM1 2 26 81 2930 PSFN064 PLFN064 WPSFN064 PFHE064
PM1 2 27 82 2860
PM1 2 26 81 2930 PSFN090 PLFN090 WPSFN090 PFHE090
PM1 2 27 82 2860
PM1 2 35 90 2420 PSFN090 PLFN090 PLFN090 PFHE090
PM1 2 37 176 4480
PM1 2 26 81 2930 PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 27 82 2860
PM1 2 35 90 2420
PM1 2 40 312 7350 PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 45 328 6860
PM1 2 37 176 4480 PSFN140 PLFN140 WPSFN140 -
PM1 3 31 193 3910
PM1 3 35 783 14050
PM1 3 40 829 13020 PSFN140 PLFN140 WPSFN140 -
PM1 4 30 827 12990
PM1 3 35 783 14050 PSFN200 PLFN200 - -
PM1 3 40 829 13020
PM1 4 30 827 12990
Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PM1 2 26 81 2930 PSFN064 PLFN064 WPSFN064 PFHE064
PM1 2 27 82 2860
PM1 2 26 81 2930 PSFN090 PLFN090 WSFN090 PFHE090
PM1 2 27 82 2860
PM1 2 35 90 2420 PSFN090 PLFN090 PLFN090 PFHE090
PM1 2 37 176 4480
PM1 2 26 81 2930 PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 27 82 2860
PM1 2 35 90 2420
PM1 2 40 312 7350 PSFN110 PLFN110 WPSFN110 PFHE110
PM1 2 45 328 6860
PM1 2 37 176 4480 PSFN140 PLFN140 WPSFN140 -
PM1 3 31 193 3910
PM1 3 35 783 14050
PM1 3 40 829 13020 PSFN140 PLFN140 WPSFN140 -
PM1 4 30 827 12990
PM1 3 35 783 14050 PSFN200 PLFN200 - -
PM1 3 40 829 13020
PM1 4 30 827 12990
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dK L71
mm   mm   mm mm
064 PM1 2 26 55,174 0.40 60,66 26
PM1 2 27 57,296 0.35 62,59 26
090 PM1 2 26 55,174 0.40 60,66 26
PM1 2 27 57,296 0.35 62,59 26
PM1 2 35 74,272 0.35 79,56 26
PM1 2 37 78,517 0.35 83,81 26
110 PM1 2 26 55,174 0.40 60,66 26
PM1 2 27 57,296 0.35 62,59 26
PM1 2 35 74,272 0.35 79,56 26
PM1 2 40 84,883 0.35 90,17 26
PM1 2 45 95,493 0.30 100,58 26
140 PM1 2 37 78,517 0.35 83,81 26
PM1 3 31 98,676 0.35 106,67 31
PM1 3 35 111,409 0.35 119,40 31
PM1 3 40 127,324 0.35 135,27 31
PM1 4 30 127,324 0.20 136,77 41
200 PM1 3 35 111,409 0.35 119,40 31
PM1 3 40 127,324 0.35 135,27 31
PM1 4 30 127,324 0.20 136,77 41
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dK L71
mm   mm   mm mm
064 PM1 2 26 55,174 0.40 60,66 26
PM1 2 27 57,296 0.35 62,59 26
090 PM1 2 26 55,174 0.40 60,66 26
PM1 2 27 57,296 0.35 62,59 26
PM1 2 35 74,272 0.35 79,56 26
PM1 2 37 78,517 0.35 83,81 26
110 PM1 2 26 55,174 0.40 60,66 26
PM1 2 27 57,296 0.35 62,59 26
PM1 2 35 74,272 0.35 79,56 26
PM1 2 40 84,883 0.35 90,17 26
PM1 2 45 95,493 0.30 100,58 26
140 PM1 2 37 78,517 0.35 83,81 26
PM1 3 31 98,676 0.35 106,67 31
PM1 3 35 111,409 0.35 119,40 31
PM1 3 40 127,324 0.35 135,27 31
PM1 4 30 127,324 0.20 136,77 41
200 PM1 3 35 111,409 0.35 119,40 31
PM1 3 40 127,324 0.35 135,27 31
PM1 4 30 127,324 0.20 136,77 41


O pinhão PM1 para os eixos de saída flangeados está incorporado nas seguintes séries de redutores:

Redutores similares:

PSFN PSFN
Tamanho
Torque nominal
28-950 Nm
Torque nominal
248-8408 lbf in
Força radial
2150-23000 N
Força radial
483-5171 N
Força axial
4300-16000 N
Força axial
967-3597 N
Folga de torção máxima
1-5 arcmin
Folga de torção máxima
1-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
PLFN PLFN
Tamanho
Torque nominal
27-1800 Nm
Torque nominal
239-15931 lbf in
Força radial
2150-33000 N
Força radial
483-7419 N
Força axial
4300-15000 N
Força axial
967-3372 N
Folga de torção máxima
1-5 arcmin
Folga de torção máxima
1-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
WPSFN WPSFN
Tamanho
Torque nominal
22-625 Nm
Torque nominal
195-5532 lbf in
Força radial
2150-12000 N
Força radial
483-2698 N
Força axial
4200-9500 N
Força axial
944-2136 N
Folga de torção máxima
3-5 arcmin
Folga de torção máxima
3-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
PFHE PFHE
Tamanho
Torque nominal
15-260 Nm
Torque nominal
133-2301 lbf in
Força radial
2300-5150 N
Força radial
517-1158 N
Força axial
2850-6450 N
Força axial
641-1450 N
Folga de torção máxima
7-12 arcmin
Folga de torção máxima
7-12 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto

Pinhão PM2

O pinhão PM2 é projetado para redutores com flange de saída e é equipado com uma interface mecânica padronizada de acordo com a norma ISO 9409-1. O seu pequeno número de dentes permite elevadas forças de alimentação.

Mais informações

Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PM2 2 16 124 7300 PSFN090 PLFN090 WPSFN090 PFHE090
PM2 2 20 226 10650 PSFN110 PLFN110 WPSFN110 PFHE110
PM2 3 14 228 10230
PM2 2 20 231 10930 PSFN140 PLFN140 WPSFN140 -
PM2 3 17 349 12930
PM2 3 17 349 12930 PSFN110 PLFN110 - -
PM2 4 20 1279 30140
Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PM2 2 16 124 7300 PSFN090 PLFN090 WSFN090 PFHE090
PM2 2 20 226 10650 PSFN110 PLFN110 WPSFN110 PFHE110
PM2 3 14 228 10230
PM2 2 20 231 10930 PSFN140 PLFN140 WPSFN140 -
PM2 3 17 349 12930
PM2 3 17 349 12930 PSFN110 PLFN110 - -
PM2 4 20 1279 30140
Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PM2 2 17 98 5780 PSFN090 PLFN090 WPSFN090 PFHE090
PM2 2 22 194 8840 PSFN110 PLFN110 WPSFN110 PFHE110
PM2 3 19 275 9650 PSFN140 PLFN140 WPSFN140 -
PM2 4 22 847 19260 PSFN200 PLFN200 - -
PM2 5 19 1304 27460
Tipo de pinhão Módulo Número de dentes Torque máximo Máx. força de avanço Compativel ao redutor
  m z Tvmax Fv
mm   Nm N
PM2 2 17 98 5780 PSFN090 PLFN090 WPSFN090 PFHE090
PM2 2 22 194 8840 PSFN110 PLFN110 WPSFN110 PFHE110
PM2 3 19 275 9650 PSFN140 PLFN140 WPSFN140 -
PM2 4 22 847 19260 PSFN200 PLFN200 - -
PM2 5 19 1304 27460
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dK L 71
mm   mm   mm mm
090 PM2 2 16 31,831 0,25 38,87 26
110 PM2 2 20 33,953 0,45 48,16 26
PM2 3 14 38,197 0,20 51,68 31
140 PM2 2 20 38,197 0,45 48,16 26
PM2 3 17 42,441 0,45 62,70 31
200 PM2 3 17 46,686 0,45 62,70 31
PM2 4 20 48,808 0,40 95,97 41
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dK L 71
mm   mm   mm mm
090 PM2 2 16 31,831 0,25 38,87 26
110 PM2 2 20 33,953 0,45 48,16 26
PM2 3 14 38,197 0,20 51,68 31
140 PM2 2 20 38,197 0,45 48,16 26
PM2 3 17 42,441 0,45 62,70 31
200 PM2 3 17 46,686 0,45 62,70 31
PM2 4 20 48,808 0,40 95,97 41
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dK L 71
mm   mm   mm mm
090 PM2 2 17 34,80 0,20 38,72 26
110 PM2 2 22 45,60 0,40 49,52 26
140 PM2 3 19 59,40 0,40 65,29 31
200 PM2 4 22 89,60 0,20 97,49 31
PM2 5 19 97,00 0,20 106,89 51
Tamanho do redutor Tipo de pinhão Módulo Número de dentes Diâmetro primitivo Fator de deslocamento do perfil Diâmetro externo Largura do pinhão
    m z d0 x dK L 71
mm   mm   mm mm
090 PM2 2 17 34,80 0,20 38,72 26
110 PM2 2 22 45,60 0,40 49,52 26
140 PM2 3 19 59,40 0,40 65,29 31
200 PM2 4 22 89,60 0,20 97,49 31
PM2 5 19 97,00 0,20 106,89 51


O pinhão PM2 para os eixos de saída flangeados está incorporado nas seguintes séries de redutores:

Redutores similares:

PSFN PSFN
Tamanho
Torque nominal
28-950 Nm
Torque nominal
248-8408 lbf in
Força radial
2150-23000 N
Força radial
483-5171 N
Força axial
4300-16000 N
Força axial
967-3597 N
Folga de torção máxima
1-5 arcmin
Folga de torção máxima
1-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
PLFN PLFN
Tamanho
Torque nominal
27-1800 Nm
Torque nominal
239-15931 lbf in
Força radial
2150-33000 N
Força radial
483-7419 N
Força axial
4300-15000 N
Força axial
967-3372 N
Folga de torção máxima
1-5 arcmin
Folga de torção máxima
1-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
WPSFN WPSFN
Tamanho
Torque nominal
22-625 Nm
Torque nominal
195-5532 lbf in
Força radial
2150-12000 N
Força radial
483-2698 N
Força axial
4200-9500 N
Força axial
944-2136 N
Folga de torção máxima
3-5 arcmin
Folga de torção máxima
3-5 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto
PFHE PFHE
Tamanho
Torque nominal
15-260 Nm
Torque nominal
133-2301 lbf in
Força radial
2300-5150 N
Força radial
517-1158 N
Força axial
2850-6450 N
Força axial
641-1450 N
Folga de torção máxima
7-12 arcmin
Folga de torção máxima
7-12 arcmin
Tipo de proteção
IP65
Configurar e solicitar redutores Ir para o produto



Configure aqui o seu redutor com pinhão incorporado

Desenvolvemos o TDF Tec Data Finder para que você possa configurar seu redutor planetário com pinhão incorporado adequado com apenas alguns cliques: no TDF você receberá todos os dados relevantes, informações técnicas e modelos CAD, em função do flange do seu motor, é claro.

CONFIGURAR CAIXA DE VELOCIDADES

Descarregamentos

Informações sobre o pinhão
Veja online
Transferir
Catálogo de produtos: Pinhão
Transferir

Não encontrou o que procurava?

Então, utilize nossas ferramentas intuitivas! Com elas, o redutor adequado e os dados CAD associados estão a apenas alguns cliques.


Encontre seu redutor com o Product Filter!

O Product Filter é muito simples, e leva você diretamente para a solução certa. Experimente!

PRODUCT FILTER


Tec Data Finder – Fácil configuração de redutores

Desenvolvemos o TDF Tec Data Finder para que você possa configurar seu redutor planetário adequado com apenas alguns cliques: no TDF você receberá todos os dados relevantes, informações técnicas e modelos CAD, em função do flange do seu motor, é claro.

TEC DATA FINDER


Para profissionais: o NCP

O Neugart Calculation Program - NCP, é o nosso software de cálculo para configuração de redutores, através do qual você cria diretamente a perfeita configuração de motor-redutor com base nos dados da sua aplicação.

Neugart Calculation Program

Você tem perguntas sobre os nossos redutores?

Teremos prazer em ajudá-lo!
Neugart GmbH

Fale comigo!

Vamos manter contato

Assine a newsletter

Seja o primeiro a saber sobre novos produtos, feiras, datas de treinamentos e mantenha-se sempre atualizado.

Ir a Assinar newsletter

Mídias sociais

  • Youtube
  • Linkedin
